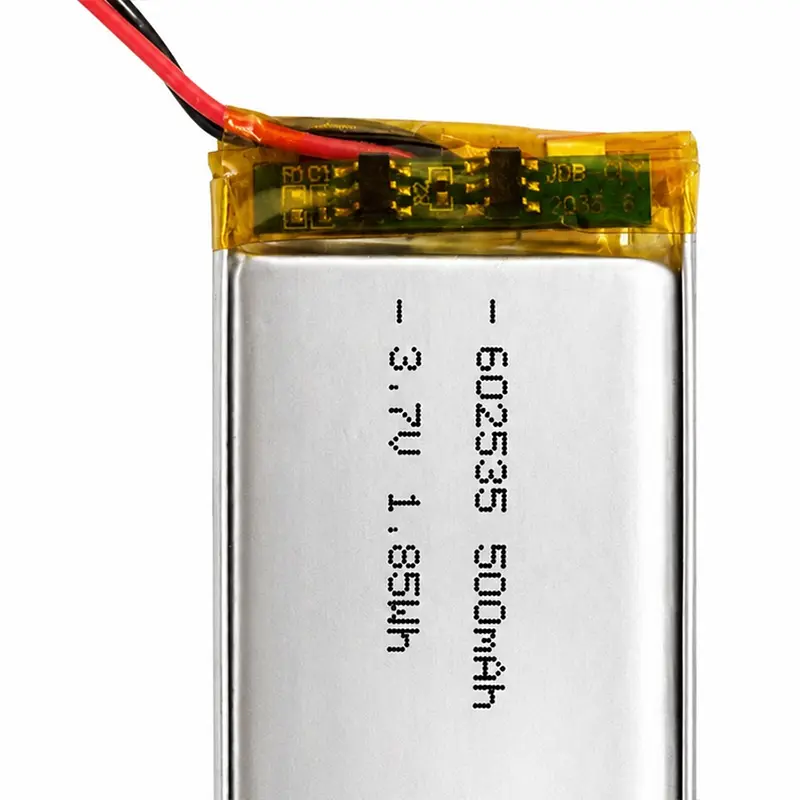

HSS Energy 3,7V 500mAh LiPo-batteri är för elektronik med begränsad utrymme som använder en 3,7V uppladdningsbar encellskälla. Provet visar ett skyddskretskort och 2-trådskontakt; slutström, ledning, kontakt och paketdimensioner är projektbekräftade. Typiska projekt inkluderar wearables, trackers, skönhetsapparater och annan kompakt elektronik där tjocklek och kopplingsväg kan spela lika stor roll som kapacitet. Det färdiga batteriet är större än den nominella cellkoden när skyddskort, tejp, kablar och kontakt ingår, så enhetens hålrum och serviceväg bör bekräftas från en ritning eller originalbatteri. Detta projektbaserade tillvägagångssätt ger OEM-köpare en mer realistisk pack-kuvert och anslutningsspecifikation för produktion.
|
Parameter |
HSS Prov / Projektbekräftelse |
|
Modell/cellformat |
602535 |
|
Kemi |
Uppladdningsbar litiumpolymer påscell |
|
Konfiguration |
1S1P |
|
Nominell spänning |
3,7V |
|
Nominell kapacitet |
500 mAh |
|
Nominell energi |
1,85Wh |
|
Laddningsspänning |
4,2V referens för 1S Li-ion / LiPo |
|
Nominellt cellformat |
Ca. 6 × 25 × 35 mm |
|
Uppmätt provaxel |
35,00 mm visas på medföljande bromsokfoto |
|
Skydd |
Skyddskretskort synligt på aktuellt prov; trösklar projektbekräftade |
|
Ledning/kontakt |
Röd-svart 2-ledarprov med liten vit 2-stiftskontakt; Exakt hölje, tonhöjd och polaritet projektbekräftad |
|
Aktuella gränser |
Projektbekräftat från målenhetsbelastning och vald PCM/cellkonfiguration |
Ett 602535 LiPo-batteri använder det nominella cellformatet 6 × 25 × 35 mm och lagrar 1,85 Wh. Det medföljande fotot bekräftar 35,00 mm på den uppmätta axeln. Den nominella koden är användbar för tidig mekanisk screening, men den bör inte behandlas som den slutliga färdiga förpackningens storlek. PCM-position, flikkonstruktion, isolering, ledningsutgång och kontaktkropp kan alla sträcka sig en eller flera dimensioner. För kompakta enheter kan till och med några millimeter påverka monteringstrycket eller höljets stängning, så HSS föredrar att validera hela paketet mot det faktiska batteriutrymmet.

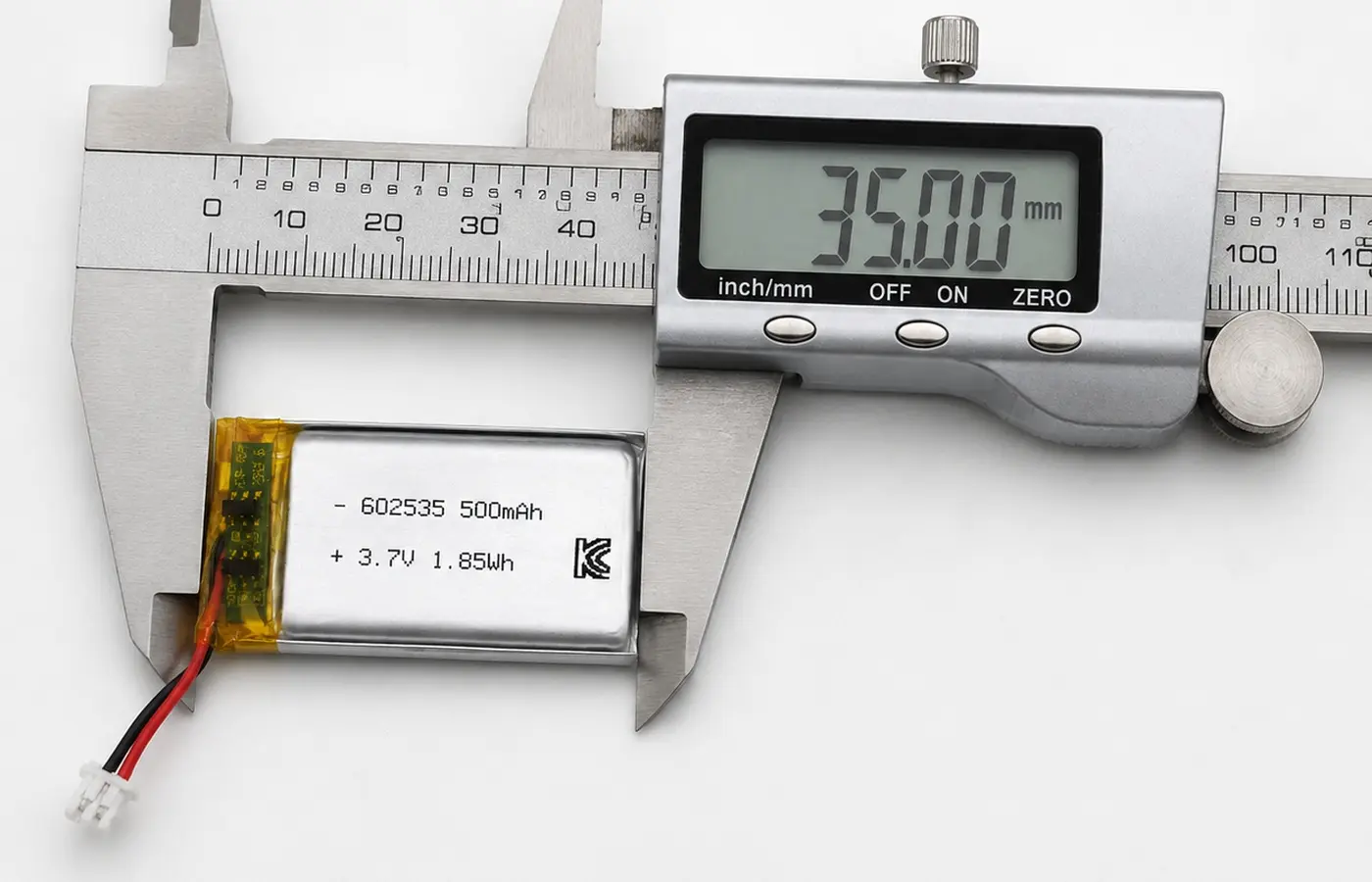

Medföljande måttbevis: 35,00 mm på den uppmätta axeln. Slutliga färdiga förpackningsmått måste inkludera PCM, ledningar och kontakt. Detta mått stöder cellformatreferensen på det medföljande provet, medan de återstående måtten och det slutliga kuvertet fortfarande kräver projektbekräftelse. För en upprepad OEM-beställning bör den godkända ritningen skilja mellan den nominella påscellkroppen och den färdiga batterienheten, så inköps-, ingenjörs- och produktionsteam använder samma dimensionsreferens.

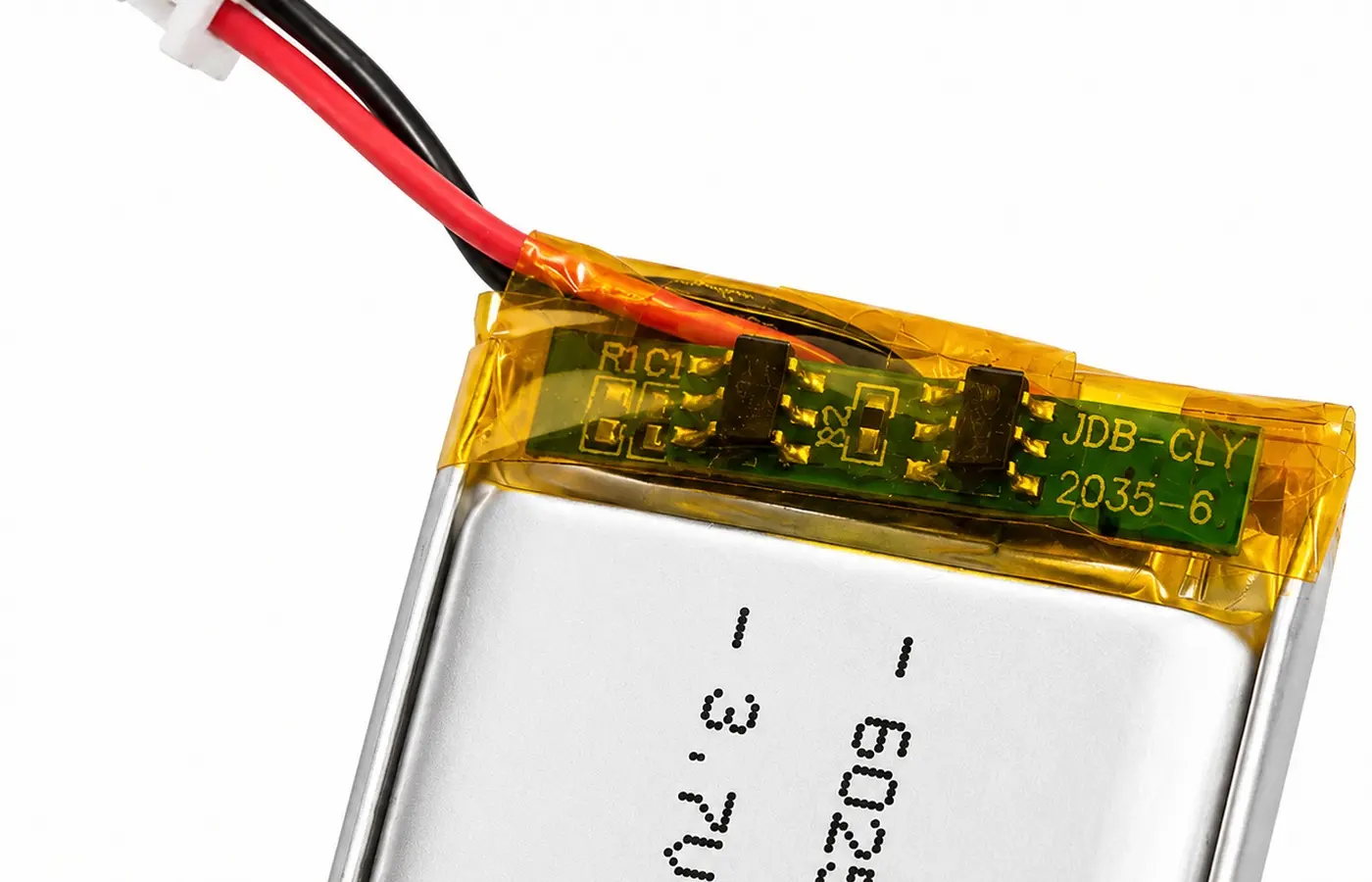

Ett 500mAh LiPo-batteri med PCM lägger till skyddshårdvara, men tröskelvärden och strömkapacitet beror på den valda cellen och kortet. PCM kan tillhandahålla viktiga batteriskyddsfunktioner, men dess faktiska tröskelvärden och nuvarande kapacitet bestäms av de valda cell-, kort- och projektinställningarna. Köpare bör därför tillhandahålla information om genomsnittlig belastning, toppbelastning och laddning innan de antar att provet kan stödja en motor, värmare eller radioskur. Detta låter HSS välja en lämplig skyddslösning istället för att behandla varje 500mAh batteri som elektriskt identiskt.

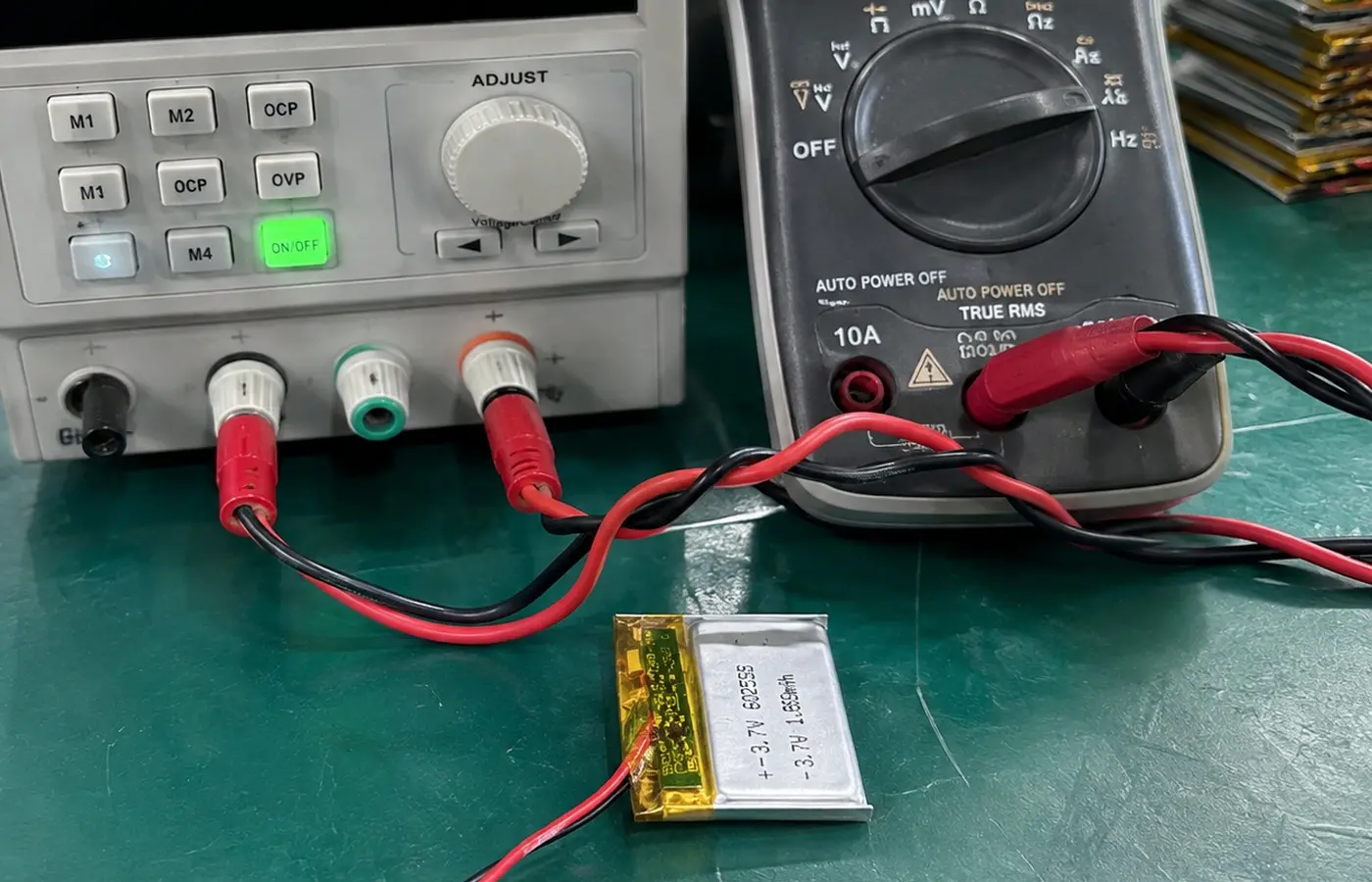

Medföljande bild för elkontroll. 4.20V-inställningen överensstämmer med ett 1S LiPo-laddningstak; visad ström är testbevis, inte en universell HSS-produktklassificering.
|
Designfråga |
Vad måste bekräftas |
|
Laddnings IC / laddare |
4,2V profil, laddström och termineringsbeteende |
|
Enhetens genomsnittliga belastning |
körtidsmål från 1,85Wh nominell energi |
|
Toppbelastning |
trådlös TX, motor, summer, vibration eller värmare |
|
Skydds PCB |
trösklar för överladdning, överladdning, överström och kortslutning |
Ett 3,7V 500mAh LiPo-batteri är bäst för låga till medelstora medelbelastningar; radioskurar, motorer, värmare och ställdonstoppar måste kontrolleras innan godkännande. Energiklassen på 1,85 Wh fungerar bra när enheten tillbringar mycket av sin tid i standby eller använder måttliga elektroniska belastningar, men korta högströmshändelser kan fortfarande dominera batteridesignen. GPS/LTE-överföring, vibrationsmotorer, pumpar och värmare bör kontrolleras mot vald cell och PCM. För köpare som jämför flera påscellstorlekar är verklig arbetscykel vanligtvis en bättre valinsats än enbart kapacitet.
Ett 602535-batteri med kontakt ska matchas av polaritet, kontakthus, stigning, ledning och kabellängd; provet använder röda/svarta kablar och en liten vit 2-stiftskontakt. Anslutningsmatchning kräver också att husfamiljen, stigningen, stiftpositionen, trådmåttet och ledningslängden överensstämmer med designen på enhetens sida. En visuellt liknande 2-stiftskontakt kan fortfarande vara inkompatibel om polariteten eller stigningen är annorlunda. Genom att tillhandahålla ett närbildsfoto, PCB-ritning eller originalbatteriprov kan HSS bekräfta gränssnittet innan kunden får en prototyp.
|
OEM-variabel |
Varför det spelar roll |
Ingång för godkännande |
|
|
Kontakt / polaritet |
förhindrar omvänd eller inkompatibel installation |
enhetskretskort eller originalbatterifoton |
|
|
Trådlängd/mått |
påverkar routing, motstånd och montering |
batterihålighet + seleväg |
|
|
PCM layout |
byter övergripande förpackningskuvert |
enhetsbelastning + tillgängligt toppavstånd |
|
|
Etikett / spårbarhet |
stödjer produktionskontroll och kundidentifiering |
projektmärkningskrav |
|
|
1 Enhetssidan |
2 Polaritet |
3 Tråd/längd |
4 PCM + förpackning |
|
kontakthus + stigning |
röd/svart stiftposition |
mätare + routing + ledningslängd |
tavla layout + färdigt kuvert |
För 602535 3,7V 500mAh LiPo-batteri, bör kontaktgodkännandet följa ritningen på enhetens sida eller originalbatteriprovet. När anslutningen har bekräftats kan ledningsvägen, ledningslängden och PCM-positionen frysas i ritningen för färdigförpackningen. Detta är särskilt värdefullt för kontraktstillverkare och OEM-köpare eftersom det minskar variationen mellan prov- och bulkproduktion och ger monteringsteamen en repeterbar gränssnittsreferens.
Ett 602535 litiumpolymerbatteri kan passa spårare, wearables, smarta lås, skönhetsenheter och annan kompakt elektronik när den verkliga kraftprofilen är validerad. Dessa applikationer delar ett behov av ett litet uppladdningsbart format, men deras belastningsmönster är väldigt olika. En tracker kan tillbringa större delen av sin tid i sömn och sedan sända med hög toppström, medan en skönhetsapparat kan köra en motor eller värmare periodvis. HSS utvärderar därför applikationsanpassning utifrån faktisk belastning, laddningsfrekvens, termiska förhållanden och tillgänglig kavitet istället för att använda ett brett kompatibilitetsanspråk.
|
Ansökan |
Typiskt kraftmönster |
Varför 602535 kan passa |
Köparen måste bekräfta |
|
GPS Tracker / IoT-sensor |
lång standby + korta radioskurar |
1,85Wh i ett kompakt 1S-påseformat |
LTE / GPS-sändningstopp, sömnström, laddningsintervall |
|
Smartklocka / Bärbar |
display + sensor + Bluetooth, frekvent laddning |
tunt rektangulärt fotavtryck och lätt packmassa |
kavitetstryck, laddningsfrekvens, hudtemperaturdesign |
|
Skönhet / Personlig vård |
intermittent motor, LED eller styrelektronik |
500mAh-klassen passar kompakta handhållna produkter |
motor/värmare överspänning, arbetscykel, fuktisolering |
|
Smart lås / åtkomstkontroll |
standbyelektronik + intermittent kommunikation / ställdonshändelse |
kompakt backup eller styrenhet där belastningen passar |
ställdonstopp, kallstartbeteende, laddningsarkitektur |
|
Bluetooth / Fjärrkontroll / Handdator |
låg till medelstor digital belastning med kort trådlös aktivitet |
enkel 1S-laddning och liten höljepassning |
ljud / radio topp, kontakt, mål körtid |
|
Babymonitor / Dashcam Backup |
övervakningselektronik eller kort reservtjänst |
kompakt uppladdningsbar reservkälla |
kontinuerlig belastning, värme, förväntad backupvaraktighet |
|
SPÅRNING / IoT |
BÄRBAR / UI |
SKÖNHET / HANDHÅLLD |
|
Standby kan vara låg, men GPS/LTE/Bluetooth TX-skurar kör toppströmsgranskning. |
Kontrollera 6 mm-klassens tjocklek, kavitetstryck, laddningsfrekvens och anslutningsväg. |
Motor-, pump- eller värmarbelastningar behöver överspänningsvalidering; storleksanpassa inte från enbart 500mAh. |

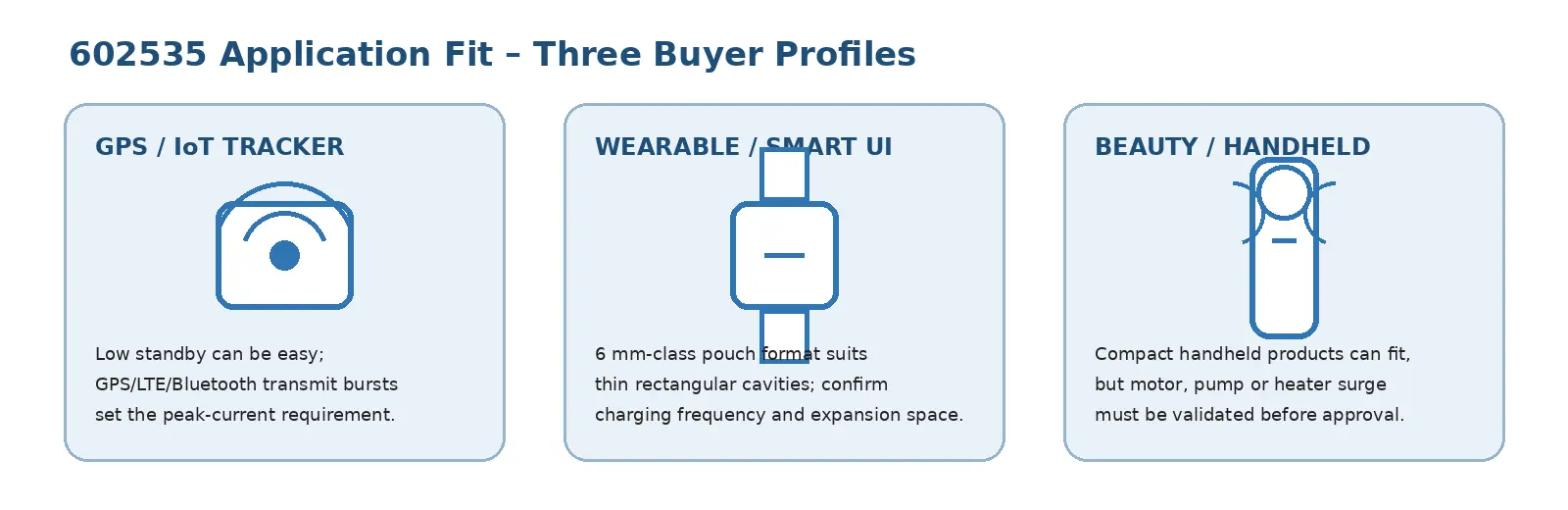

Applikationsanpassad visuell: välj från arbetscykel, toppbelastning, laddningsbeteende och enhetshålighet snarare än kapacitet ensam.
Köparens beslut: välj inte 602535 från enbart kapacitet för drönare, RC-fordon eller högdränerande motorutrustning. Validera den verkliga toppströmsprofilen först. Dessa applikationer kan kräva toppströmmar som överstiger vad en liten påsecell och PCM är utformade för att leverera. Om kunden överväger en enhet med högre dränering bör HSS först granska den uppmätta aktuella profilen och temperaturbeteendet och kan rekommendera ett annat cellformat om 602535-plattformen inte ger tillräckligt med marginal.

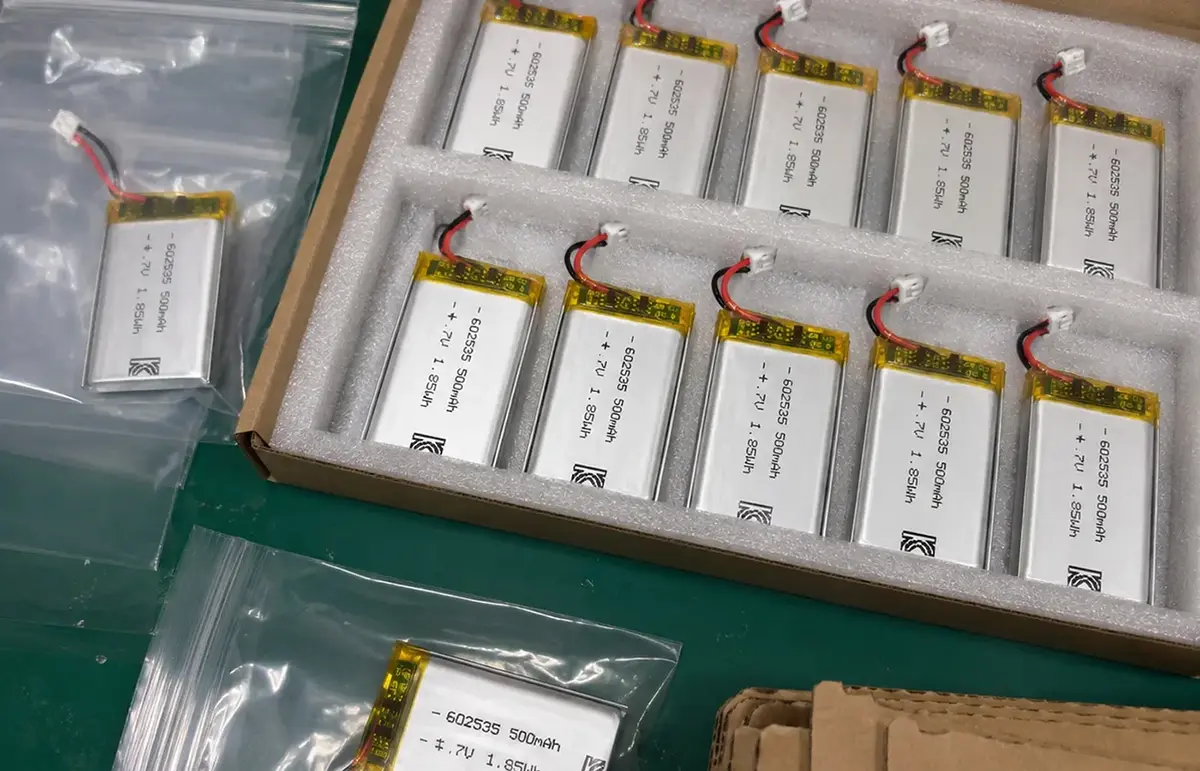

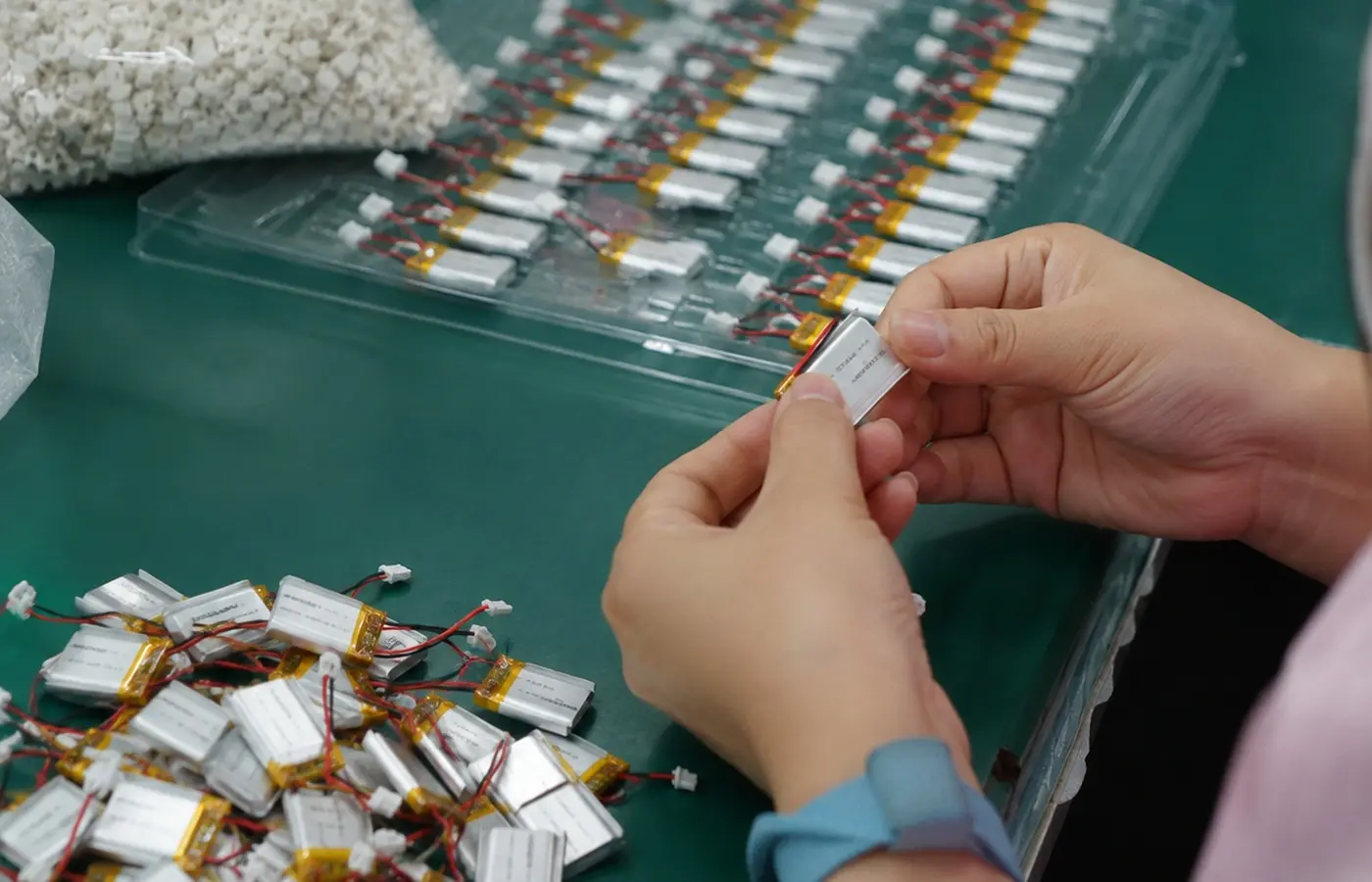

Medföljande bild för batchhantering: färdiga 602535 celler med skyddskort, ledningar och kontakt förberedda för packning. Bilden är användbar som bevis för produktionssammanhang eftersom den visar vilken typ av färdig batterienhet som hanteras, men den bör inte användas för att antyda ett specifikt overifierat testresultat eller certifiering. För upprepade OEM-beställningar ska etikett, polaritet, kontakt, elektriska kontroller och packningsmetod följa den godkända projektspecifikationen.
|
Cell-/etikettkontroll |
PCM / Blykontroll |
Elektrisk kontroll |
Förpackningsrecension |
|
modell + spänning + kapacitet |
kort + polaritet + kontakt |
laddning / spänning / funktion |
separation + skydd |
|
Dokument / Marknad |
Nuvarande bevisgräns |
Kundinriktad regel |
|
KC / Korea |
KC-märket är synligt på det medföljande provet. Certifikatnummer och exakt modellomfattning är ännu inte länkade i detta dokument. |
Gör anspråk på KC först efter att certifikatet matchar den exakta HSS 602535-cellen/paketet. |
|
UN38.3 / Transport |
602535 3,7V 500mAh marknadstestrapporter finns, men tredjepartsrapporter är inte HSS-produktbevis. |
Använd endast HSS-rapporten som matchar den beställda cellen/paketet och fraktkonfigurationen. |
|
MSDS / Säkerhetsdata |
MSDS är allmänt tillgängligt för 602535-klassceller på marknaden. |
Ange/citera endast det aktuella HSS-dokumentet för den exakt beställda konfigurationen. |
|
IEC62133 / CE / RoHS |
Tillämpligheten varierar beroende på cell, förpackning, marknad och kundkrav. |
Tilldela inte ett certifierings- eller överensstämmelsemärke till denna SKU utan exakt dokumentverifiering. |
|
Köparens fråga |
HSS Engineering svar |
|
Betyder 602535 alltid att den färdiga förpackningen är exakt 6 × 25 × 35 mm? |
Nej. Koden beskriver det nominella cellformatet; PCM, flikar, kablar och kontakt kan öka det färdiga kuvertet. |
|
Kan jag använda en annan 2-polig kontakt? |
Ja. Skicka kontaktbilden på enhetens sida, tonhöjd, polaritet och nödvändig ledningslängd för matchning. |
|
Räcker 500mAh för min enhet? |
Det beror på genomsnittlig belastning, toppström och arbetscykel. HSS granskar enhetens strömprofil innan godkännande. |
|
Kan detta driva en motor eller värmare? |
Först efter att överspänning och kontinuerlig ström har verifierats. Applikationer med hög dränering bör inte antas vara kompatibla. |
SKICKA DIN ENHET BATTERIKRAV
För en 602535 3,7V 500mAh LiPo-batteripassningsgranskning skickar du HSS Energy enhetens belastning, laddningsprofil, kavitet, kontakt, polaritet, elektrodlängd och arbetscykel. Om tillgängligt, inkludera originalbatteriprovet eller kontaktfotot på enhetens sida tillsammans med provkvantitet och förväntad årlig efterfrågan. Den informationen hjälper HSS att granska både teknisk passform och krav på upprepad produktion innan offerten utarbetas.
