Anpassade litiumbatterilösningar

Ett anpassat litiumbatteriprojekt börjar med utrustningen. Driftspänning, körtid, kontinuerlig och toppbelastning, tillgängligt installationsutrymme, laddningsmetod, driftsmiljö och efterlevnadskrav avgör den slutliga batteriarkitekturen. HSS Energy stödjer batteriutveckling från cell- och BMS-val till prototyp, enhetsvalidering och produktion.

1. Börja med enhetskrav

En standardbatterispecifikation är bara användbar när den matchar utrustningen. Innan cellvalet bör projektet definiera den elektriska belastningen och mekaniska gränser som batteriet måste arbeta inom.

· Driftspänning och tillåtet spänningsområde

· Krävd körtid eller målenergi

· Genomsnittlig, kontinuerlig och toppbelastningsström

· Maximala batterimått och vikt

· Laddningsmetod och laddningsgränssnitt

· Drifts- och förvaringstemperatur

· Målland och certifieringskrav

· Förväntat prov och produktionskvantitet

2. Snabbt anpassat batteribeslutsträd

3. Kemi och cellurval

För små och medelstora anpassade litiumjonprojekt kan cellalternativ inkludera Grad A-celler från etablerade tillverkare som EVE, DMEGC, BAK, LG och Samsung, med förbehåll för projektets elektriska, dimensionella, certifierings- och leveranskrav.

Cellmärket är bara en urvalsfaktor. Kapacitetskonsistens, internt motstånd, urladdningsförmåga, driftstemperatur, storlek, cykelbehov och matningskontinuitet utvärderas tillsammans.

4. Spännings- och packarkitektur

Spänning är startarkitekturen, inte den fullständiga batterispecifikationen. Kapacitet, nuvarande kapacitet, cellformat, BMS, packdimensioner och kontakt måste fortfarande matchas till enheten.

5. BMS och skyddsdesign

BMS-konfigurationen väljs enligt batteriarkitekturen och utrustningskraven. Standardskyddsfunktioner kan inkludera:

· Överladdningsskydd

· Överladdningsskydd

· Övertemperaturskydd

· Kortslutningsskydd

· Överströmsskydd vid behov

· Cellbalansering och temperaturövervakning enligt design

Kommunikation är valfri och vald enligt utrustningens gränssnitt. Tillgängliga projektalternativ kan inkludera Bluetooth, RS485 och CAN. BMS-utveckling eller protokollanpassning kan stödjas där projektet kräver en anpassad styrstrategi.

6. Anpassning av mekanik, hölje och gränssnitt

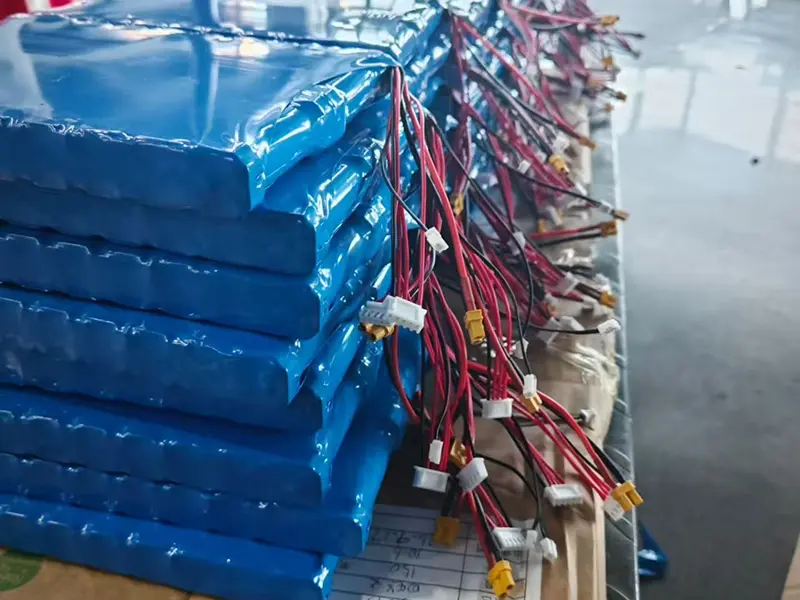

Anpassade batteripaket med projektspecifika kablar och kontakter förberedda för produktion

7. Applikationsspecifik batteriteknik

Tre verkliga projekt illustrerar olika anpassningsprioriteringar: el- och kontaktmatchning, BMS-kommunikationsintegration och mekanisk anpassning med hög ström. Kundens identiteter avslöjas inte.

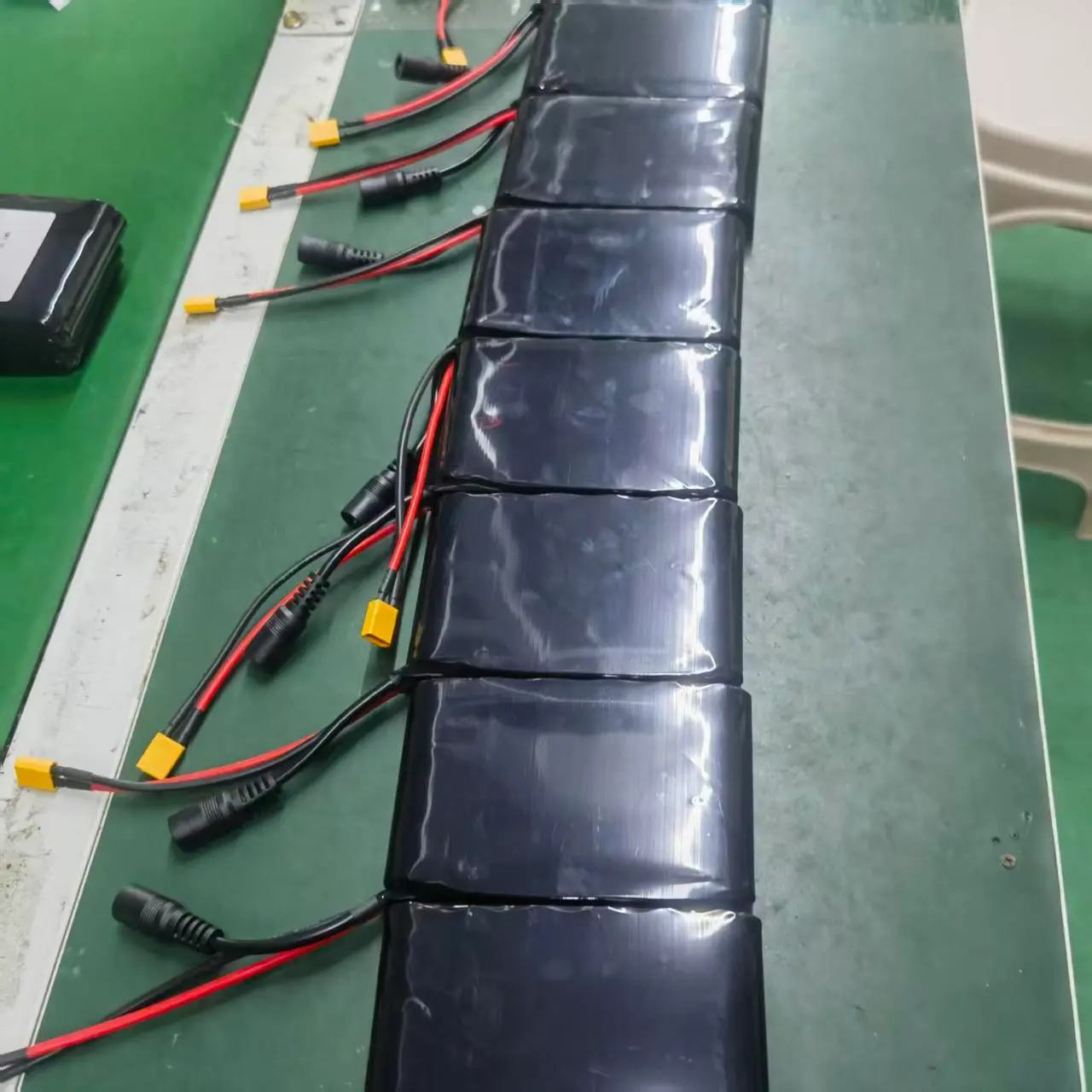

Fodral 01 — 11,1V 3Ah anpassat litiumbatteripaket

Elektrisk belastning och anpassning av dubbla kontakter

Batchproduktion av 11,1V 3Ah-paket med DC- och XT60-gränssnitt.

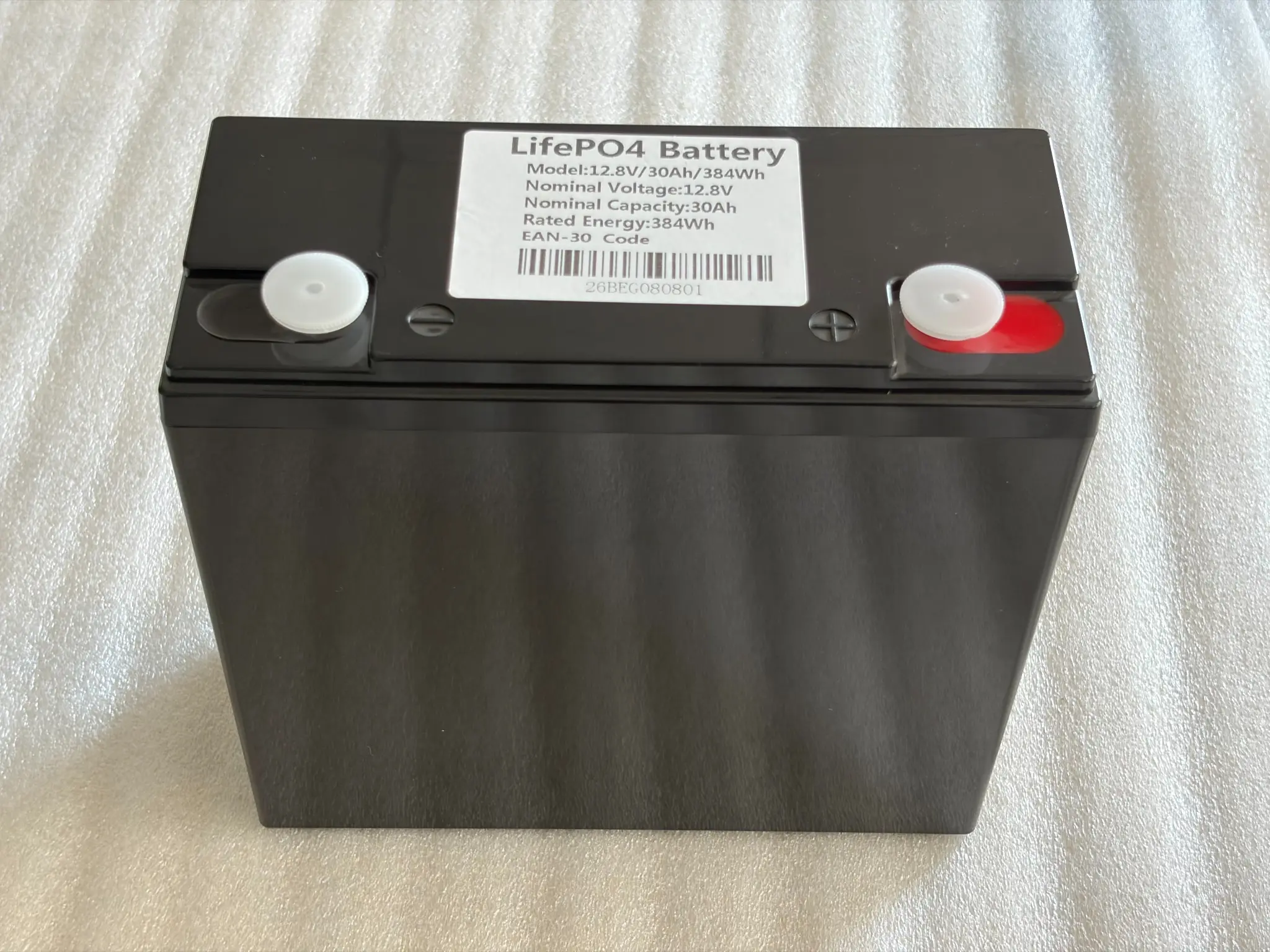

Fodral 02 — 12,8V 30Ah LiFePO4 batteripaket

Anpassning av BMS och Bluetooth-kommunikation

12,8V 30Ah LiFePO4-batteri med 60A BMS och Bluetooth-kommunikation.

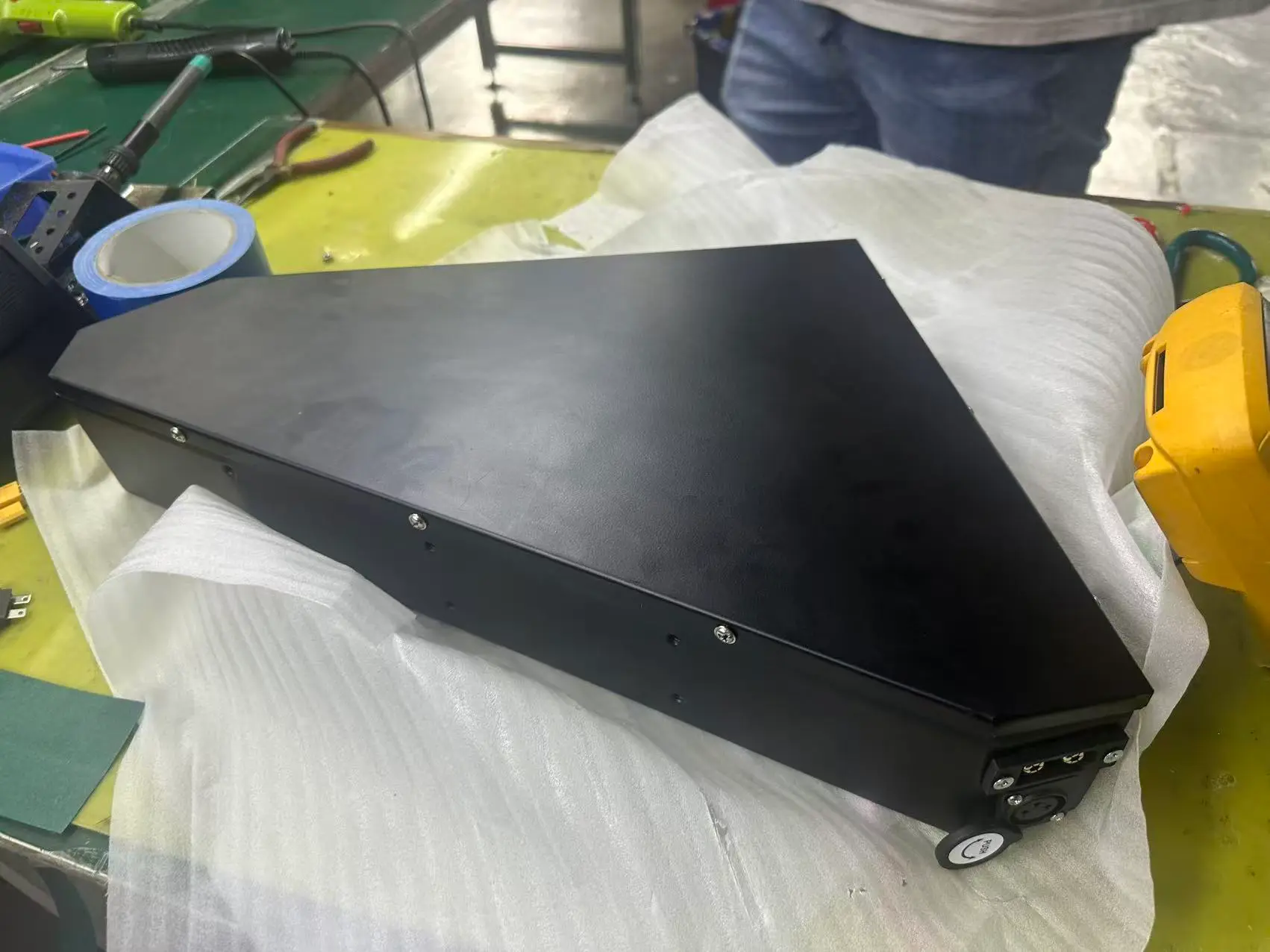

Fodral 03 — 72V 25Ah specialformat batteripaket

Högströmseffekt och speciell mekanisk formfaktor

72V 25Ah specialformat batteripaket med 150A kontinuerlig urladdning och QS10-gränssnitt.

Dessa fall visar hur spänning, strömkapacitet, BMS, kommunikation, kapslingsform, kabel och kontakt kan matchas till utrustningen istället för att tvinga en enhet att acceptera ett fast batteriformat.

9. Från enhetens körtid till batterikapacitet

Ett anpassat paket bör dimensioneras från enhetens energibehov och sedan kontrolleras mot ström-, spännings- och utrymmesgränser.

60Wh-beräkningen är bara utgångspunkten. Slutlig kapacitet bör också beakta urladdningsström, omvandlingseffektivitet, tillåtet urladdningsdjup, temperatur, åldringsmarginal, toppbelastning och enhetsspecifika reservkrav. Ingenjörsmarginalen bekräftas av projektet snarare än att tillämpa en fast procentsats för varje ansökan.

10. Befintlig plattform, halvanpassad eller helt anpassad

11. Prototyp till massproduktion

12. Produktion och elektrisk verifiering

Anpassad batteriproduktion kräver konsekvens på både komponent- och förpackningsnivå. Typiska processkontroller kan inkludera inkommande cellinspektion, cellsortering och matchning, BMS-verifiering, packmontering, laddnings-/urladdningskontroller, skyddsverifiering, åldrande och slutlig inspektion.

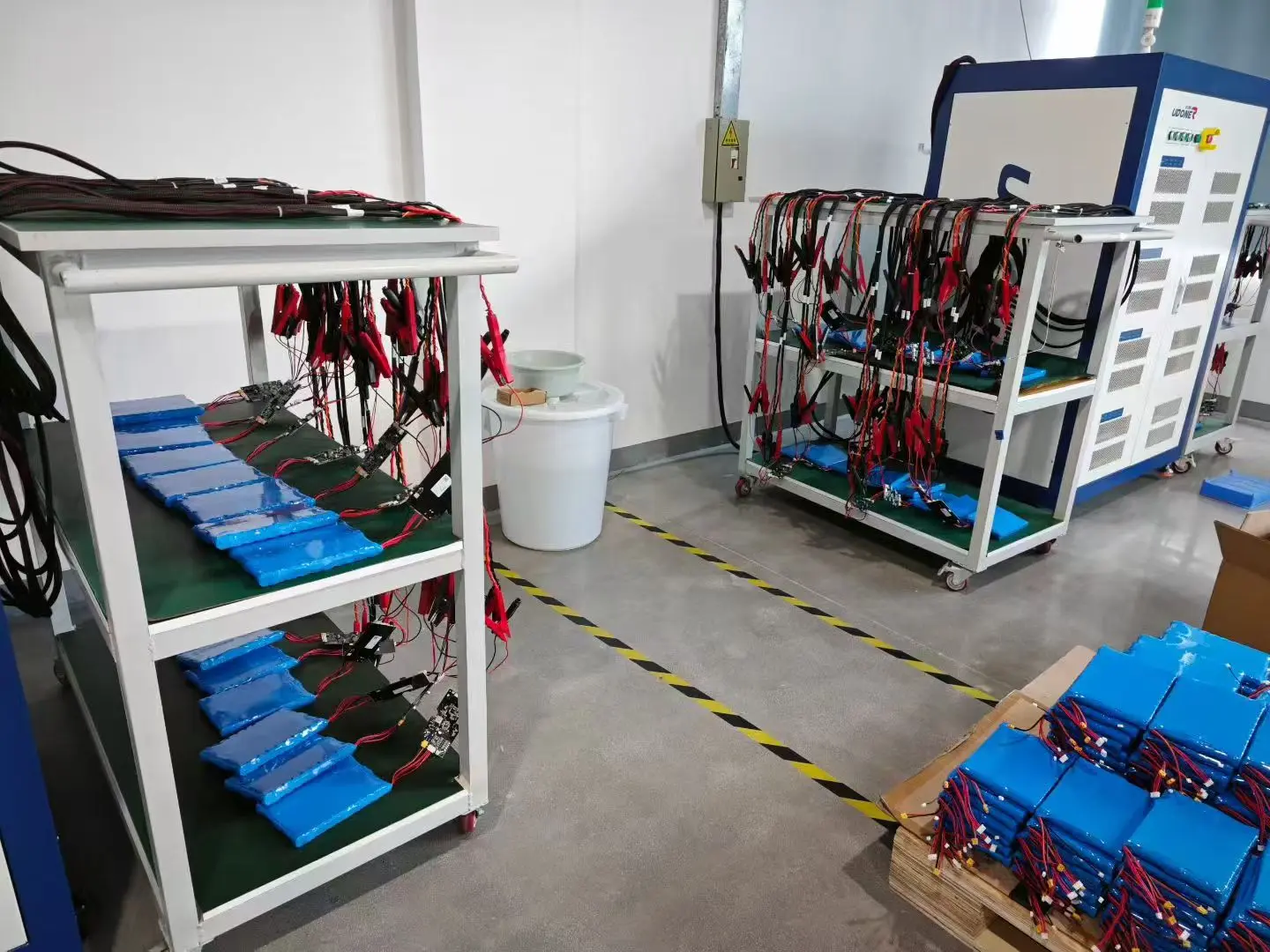

Batteripaket som genomgår flerkanals elektrisk testning och produktionsverifiering

13. Certifierings- och dokumentationsstöd

Certifieringskraven beror på den slutliga batterikonfigurationen, slutproduktkategorin och destinationsmarknaden. HSS Energy kan stödja dokumentation och certifieringsplanering för anpassade batteriprojekt. Exempel på tillgänglig projektdokumentation inkluderar UN38.3 transporttestning, MSDS och utvalda marknadscertifieringar som KC för tillämpliga batterimodeller.

Dokumenten som visas nedan är endast utvalda exempel. De betyder inte att varje anpassad batterikonfiguration täcks automatiskt. Modellspecifikt certifieringsomfång måste bekräftas innan ordern godkänns.

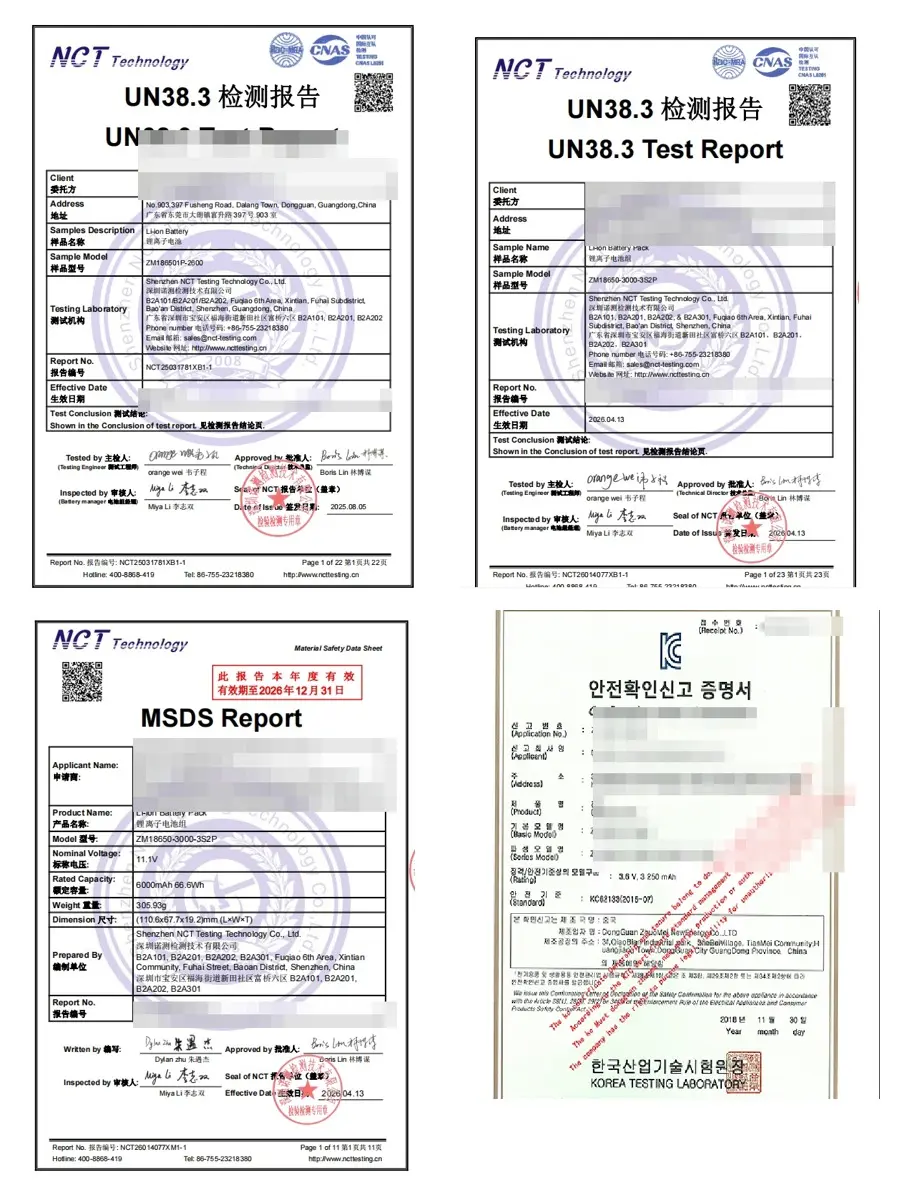

Utvalda exempel på certifiering och transportdokument; sökande/företagsinformation redigerad för offentlig visning

Typisk dokumentationsrutt

14. Information som krävs för ett anpassat batteriprojekt

· Enhetens namn och app

· Driftspänning och tillåtet spänningsområde

· Genomsnittlig och toppström eller effekt

· Krävd körtid

· Maximala batterimått och vikt

· Nuvarande batterispecifikation om ett befintligt paket byts ut

· Laddningsmetod och laddarinformation

· Krav på anslutning, kabel och kommunikation

· Driftstemperatur och installationsmiljö

· Målland/certifieringskrav

· Förväntat prov och produktionskvantitet

15. Meddelande om parameter och specifikation

Specifikationer, exempel och konfigurationsalternativ som visas på denna sida är för preliminär teknisk utvärdering. Slutlig spänning, kapacitet, dimensioner, vikt, urladdningsström, cellmodell, BMS, kontakt, kapsling, kommunikation och andra specifikationer kan ändras beroende på enhetskrav, komponenttillgänglighet, certifieringsomfång och produktutveckling.

Slutliga specifikationer är föremål för det godkända provet, bekräftat datablad, tekniskt avtal, PI eller kontrakt. Om webbplatsinformationen skiljer sig från ett godkänt projektdokument ska det godkända projektdokumentet ha företräde.

Berätta för oss om din enhet

Skicka enhetens spänning, belastning, nödvändig körtid, batteriutrymme, laddningsmetod, kontakt och målmarknad. HSS Energy kan utvärdera om en befintlig plattform, semi-anpassad konfiguration eller helt anpassad batteridesign är den lämpligaste utgångspunkten för projektet.
