LiFePO4-batteriplattformar anpassade till växelriktarspänning, hushållsbelastning, backupvaraktighet, kommunikationsprotokoll och destinationsmarknadskrav.

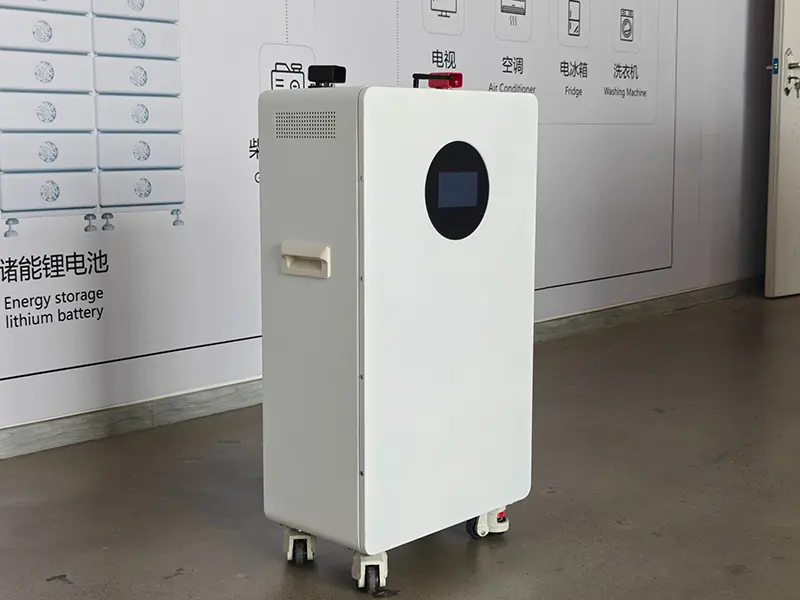

Golvstående LiFePO4 energilagringsbatteri för bostäder.
|
Matchat till hela elsystemet Batterikapaciteten är bara en del av systemvalet. Den slutliga konfigurationen kontrolleras mot inverterns DC-område, kontinuerlig och topplast, CAN/RS485-kommunikation, installationsförhållanden och framtida expansionskrav. |
Valet av bostadslagring börjar med den exakta växelriktarmodellen. 48V / 51,2V växelriktarplattformar använder normalt lågspänningsbatteribanker, medan högspänningshybridväxelriktare kräver en seriekopplad HV-batteriplattform som är anpassad till växelriktarens DC-driftfönster.
|
System |
Typiskt format |
Expansionsmetod |
Typisk användning |
|
48V / 51,2V LV |
Vägg/golv/ställ |
Matchade förpackningar parallellt |
Hemsolar, backup och off-grid bostadssystem |
|
Högspänning |
Seriekopplade moduler |
Lägg till matchade moduler i serie |
Kraftfullare bostäder, villor och större distribuerade lagringssystem |
|
STEG |
KONTROLLERA |
URVALSREGEL |
|
1 |
Inverterplattform |
48V / 51,2V batteriingång -> välj en lågspänningsbatteribank. Högspänningsbatteriingång -> välj en HV-modulär plattform som är anpassad till växelriktarens DC-fönster. |
|
2 |
Lagringsmål |
Välj önskad användbar energi och reservtid. Börja från 10,24 kWh eller 16,08 kWh klassplattformar, expandera sedan med matchade LV-paket i parallell eller HV-moduler i serie där stöds. |
|
3 |
Belastning och kommunikation |
Bekräfta kontinuerlig och toppeffekt/ström, CAN- eller RS485-kommunikation, exakt protokoll och inverterns firmware innan du slutför batterikonfigurationen. |
|
4 |
Destinationsmarknad |
Bekräfta mållandet och modellspecifika överensstämmelsedokument, märkning, transportdokumentation och eventuella lokala godkännanden eller listningsvägar som krävs för projektet. |
Slutlig konfiguration bekräftas mot den exakta växelriktarmodellen, lagringsmål, belastning/ström, CAN/RS485-krav och destinationsmarknad.
Det nuvarande utbudet av bostadslagring omfattar 51,2V lågspänningsbatterisystem och modulära högspänningsplattformar. Grad A LiFePO4-celler kan konfigureras från EVE, DEJIN, REPT och CORNEX enligt kapacitet, nuvarande krav och projektdesign.
|
Parameter |
NSTLV-10.2K |
51,2V 314Ah |
NSTFW-16K-HV |
|
Arkitektur |
Låg spänning |
Låg spänning |
Högspänningsmodul |
|
Kemi |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Nominell energi |
10,24kWh |
16,08kWh |
16,08kWh per modul |
|
Användbar energi / DoD |
9.22kWh / 90% |
14,47 kWh / 90 % |
90 % DoD |
|
Spänning |
51,2V |
51,2V |
256-716,8V system nominellt |
|
Expansion |
Max. 15 förpackningar parallellt |
Max. 15 förpackningar parallellt |
5-14 moduler i serie |
|
Rekommenderad ström |
80A |
140A |
160A |
|
Maximal ström |
120A |
200A |
200A |
|
Cykelliv |
>=6 000 cykler |
>=8 000 cykler |
>=8 000 cykler |
|
IP / kyla |
IP54 / naturlig |
IP20 / naturlig |
IP20 / fläkt |
|
Kommunikation |
CAN / RS485 / RS232 |
CAN / RS485 / RS232 |
CAN / RS485 |
|
Installation |
Vägg/golv |
Golvmonterad |
Stapel / järnram |
|
Plattform |
1 förpackning |
2 förpackningar |
3 förpackningar |
Plattformsgräns |
|
NSTLV-10.2K |
10,24kWh |
20,48kWh |
30,72kWh |
Upp till 15 förpackningar parallella* |
|
51,2V 314Ah |
16,08kWh |
32,16kWh |
48,24kWh |
Upp till 15 förpackningar parallella* |
*Parallell kvantitet är en batteriplattformskapacitet. Den slutliga användbara systemstorleken beror på växelriktargränser, BMS-konfiguration, skyddsdesign och projektkrav.
|
Modulbetyg |
51,2V / 314Ah / 16,08kWh |
|
Seriekonfiguration |
5-14 moduler |
|
Systemets nominella spänning |
256-716,8V |
|
Systemets nominella energi |
80,38-225,08 kWh |
|
Användbar energi vid 90 % DoD |
72,34-202,57 kWh |
|
Arbetstemperatur |
-10°C till 55°C |
|
Kommunikation |
CAN / RS485 |
* HV-systemspänning och energiområden är konfigurationsexempel. Slutlig seriekvantitet är beroende av det exakta DC-fönstret för växelriktaren, BMS-design och godkänd projektspecifikation.
Exakt modulkvantitet väljs mot växelriktarens högspännings DC-fönster och erforderlig lagringskapacitet.
|
Meddelande om parameter och specifikationer Specifikationer är referensvärden och kan ändras med cellval, BMS/firmware-version, kapsling, inverterprotokoll, produktionsoptimering eller projektkonfiguration. Slutlig spänning, kapacitet, strömgränser, dimensioner, vikt, IP-klassificering, kommunikation, livscykelvillkor, certifieringsomfång och garantivillkor är föremål för det modellspecifika databladet och den undertecknade PI, tekniska avtalet eller kontraktet för varje beställning. Undertecknade orderdokument har företräde framför webbplatsens innehåll. Icke-kontraktuella specifikationer kan uppdateras utan föregående meddelande. |
HSS Energy lågspännings- och högspänningsbatteriplattformar kan konfigureras för vanliga hybrid- och energilagringsväxelriktarplattformar. Kompatibiliteten bekräftas av exakt växelriktarmodell, batterispänningsområde och CAN/RS485-kommunikationsprotokoll före slutlig konfiguration.
|
Stämpla |
Exempel på kompatibel serie/plattform |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000 ES |
|
|
BraVi |
Ytterligare modeller som stöds - bekräfta exakt modell |
|
|
Förut |
Ytterligare modeller som stöds - bekräfta exakt modell |
|
|
Megarevo |
Ytterligare modeller som stöds - bekräfta exakt modell |
|
|
Varför exakt modellbekräftelse är viktig Ett kompatibelt varumärke betyder inte att varje växelriktarmodell använder samma spänningsområde, protokoll eller strömgräns. Att matcha den exakta modellen före leverans minskar idrifttagningsändringar och kommunikationsfelsökning. |
||
Utvalda projektreferenser visar både parallella lågspänningssystem och högspänningsmodulära konfigurationer på olika marknader.
|
Marknadsföra |
Systemkapacitet |
Arkitektur |
Inverter |
|
|
Tyskland |
64,3 kWh |
Högspänning |
Deye |
|
|
Mauritius |
32,15 kWh |
Låg spänning |
Solis |
|
|
Malaysia |
144,69 kWh |
Högspänning |
Deye |
|

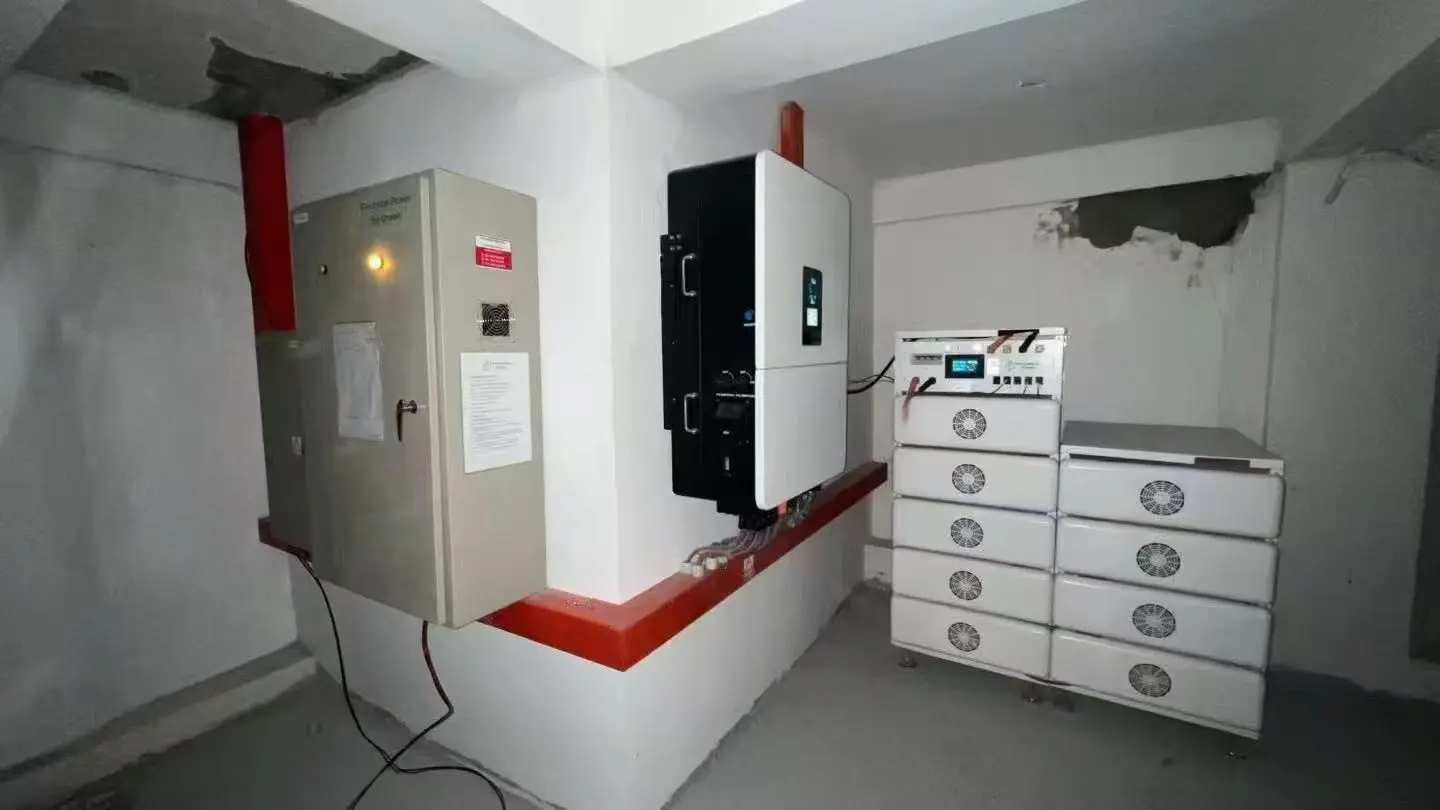

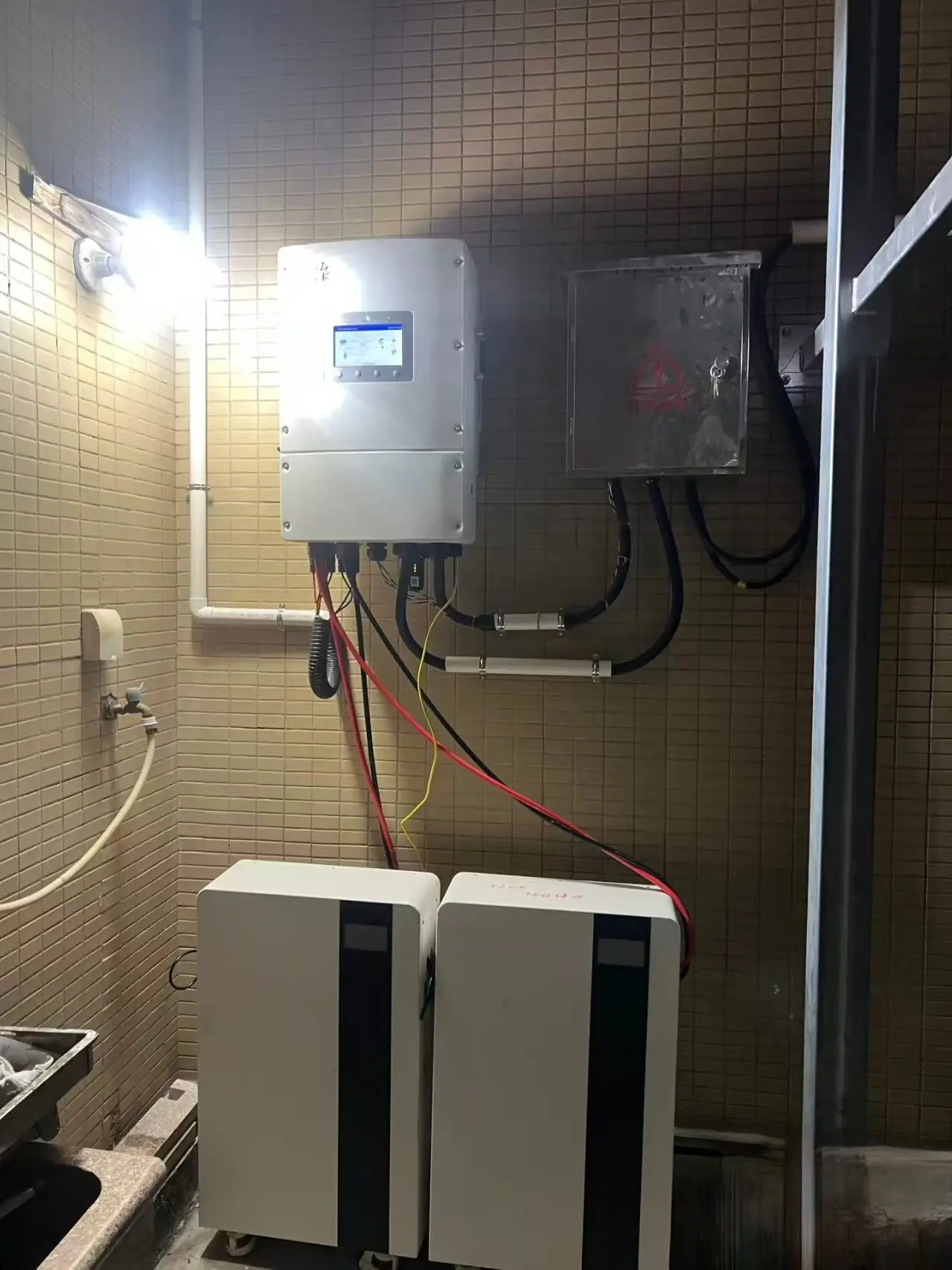

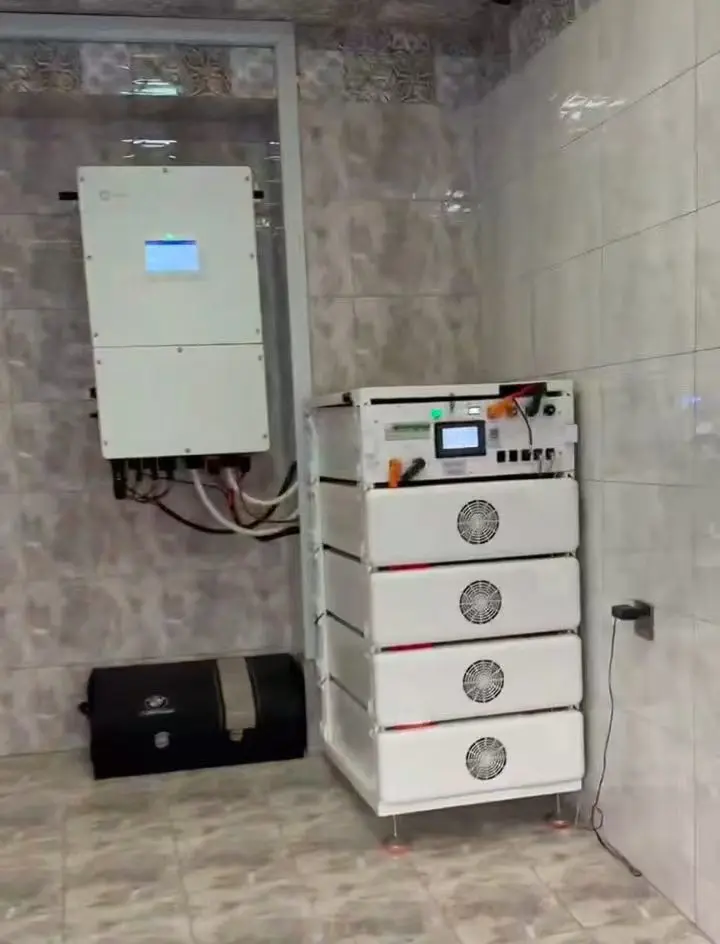

Utvalda fältinstallationsfoton tillhandahålls för HSS Energy bostads- och distribuerade lagringsprojekt.
Ett ackumulatorbatteri måste anpassas elektriskt och digitalt till växelriktaren. BMS-konfiguration, laddnings-/urladdningsströmgränser och kommunikationsbeteende kontrolleras tillsammans med batteriarkitekturen.
|
Ingenjörskontroll |
Projektkrav |
|
Elektriskt fönster |
Nominell spänning, laddningsspänning, brytspänning och inverterns ingångsområde |
|
Kraftförmåga |
Kontinuerlig och toppladdnings-/urladdningsström |
|
Kommunikation |
CAN- eller RS485-protokoll, SOC-rapportering, larm och skyddsstatus |
|
Termisk design |
Naturlig eller fläktkylning beroende på batteriplattformen |
|
Mekanisk integration |
Vägg-, golv-, ställnings-, stapel- eller järnramsinstallation |
|
Expansion |
Parallell- eller seriearkitektur anpassad till växelriktaren och BMS-designen |

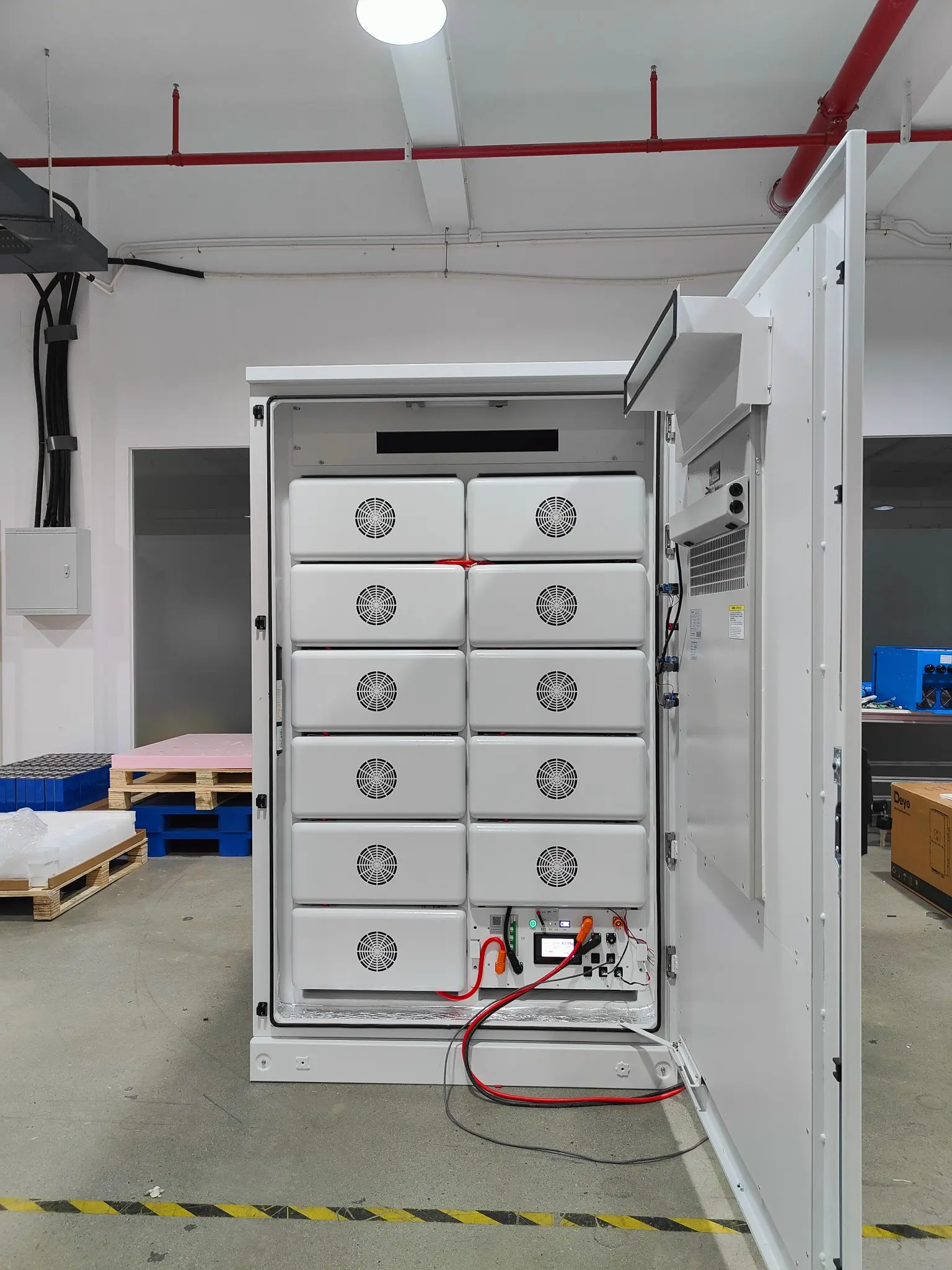

Modulär batterisystemintegration och intern elektrisk montering.

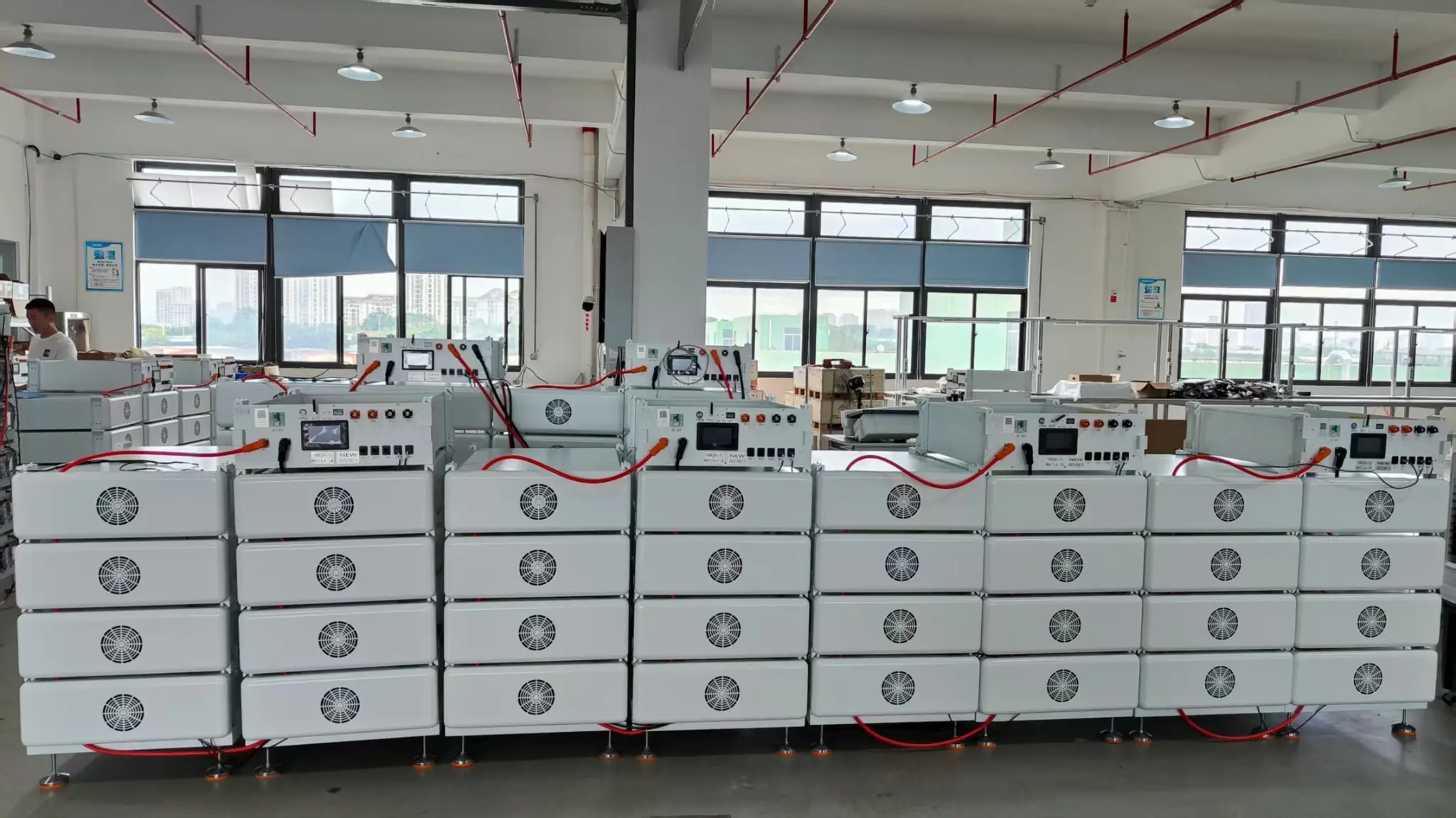

Batterimoduler som genomgår montering och elektrisk verifiering innan systemintegration.
· Konsistensinspektion av celler och moduler
· Kontroll av spänning, polaritet och isolering
· Verifiering av laddnings- och urladdningsfunktion
· BMS-skydd och verifiering av strömgräns
· CAN/RS485-kommunikationskontroll vid behov
· Slutlig inspektion av ledningar, kontakt och systemfunktion
Modellspecifik dokumentation finns tillgänglig för utvalda batteriprodukter. Certifikat och rapportomfattning bör alltid kontrolleras mot exakt modell före publicering eller leverans.
|
|
|
|
|
|

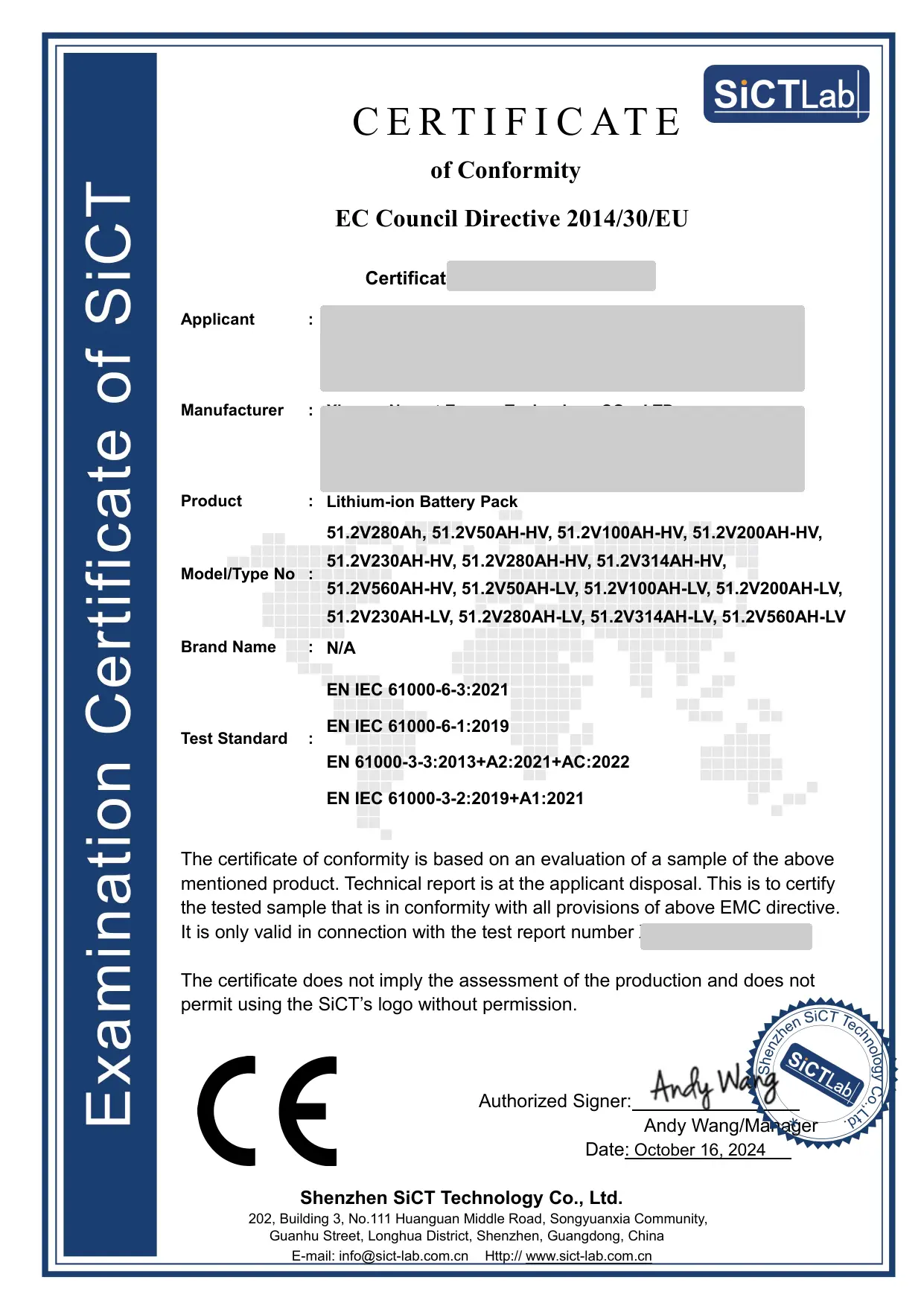

CE / EMC |

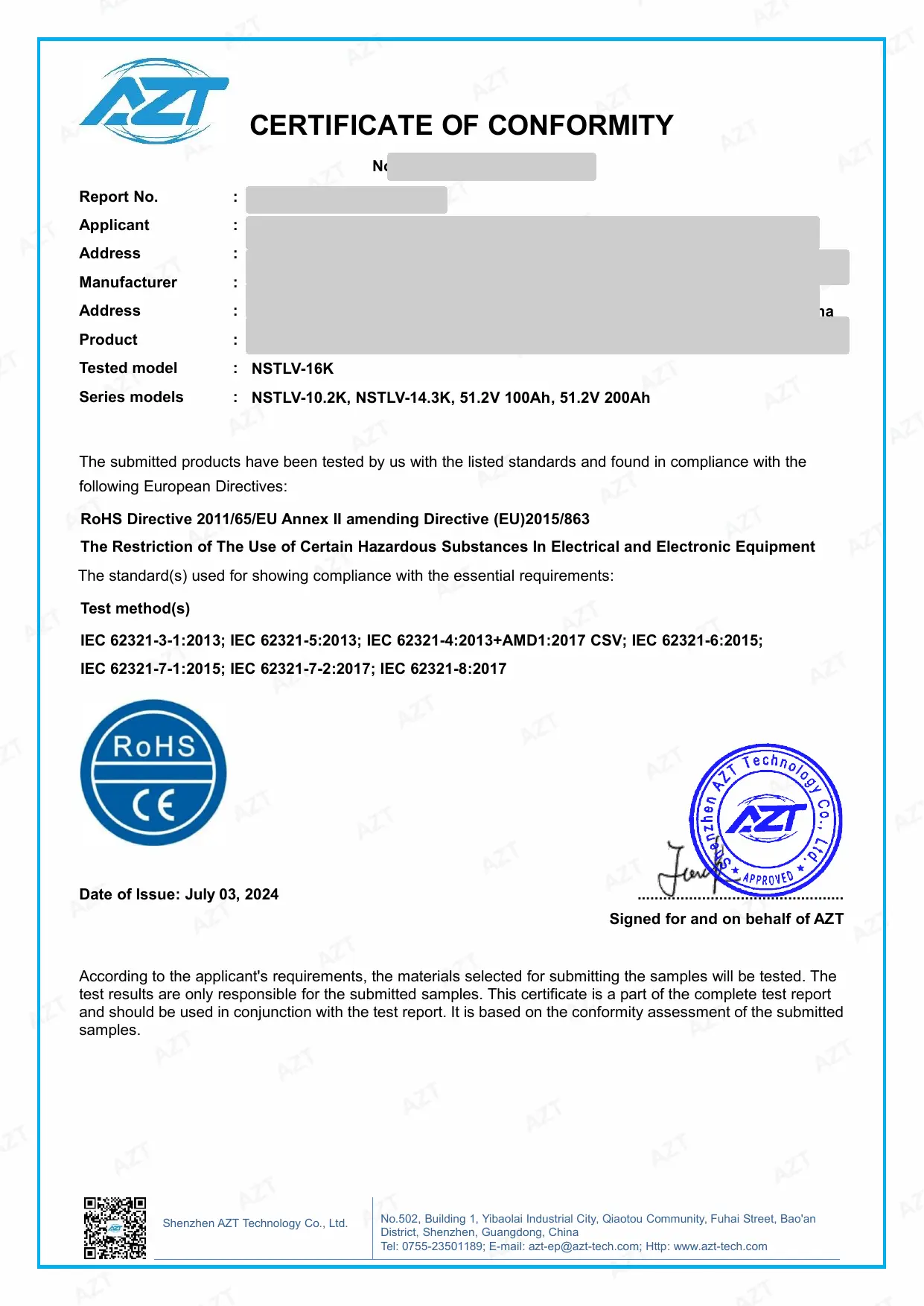

RoHS |
IEC 62619 |
UN38.3 |
Säkerhetsdatabladsdokumentation finns också tillgänglig för den testade referensmodellen NSTLV-16K. Modellspecifika kopior kan tillhandahållas på begäran.
|
STANDARDGARANTI 5 år |
FÖRLÄNGD GARANTI Ytterligare 5 år tillgängliga |
Garantiomfattning och förlängningsvillkor bekräftas för den valda batterimodellen och projektvillkoren.
|
EUROPA Aktuella CE/EMC- och RoHS-dokument gäller endast för de modeller som anges i motsvarande rapporter. EU-förordning 2023/1542 lägger till batterispecifika skyldigheter utöver EMC/RoHS. Industribatterier över 2 kWh kräver ett batteripass från den 18 februari 2027. Bekräfta den exakta modellen, tekniska dokumentationen och ekonomiska operatörers skyldigheter innan marknadslansering. |
AUSTRALIEN IEC 62619 och UN38.3 ger stödjande tekniska bevis, men australiensisk marknadstillgång och Clean Energy Council-listningen är separata krav. Under 2026 övergår CEC till SA TS 5398; från 1 januari 2027 accepteras nya approved Batteries List-ansökningar endast under SA TS 5398. |
MELLANÖSTERN Kraven skiljer sig åt mellan olika länder. Saudiarabiens projekt bör kontrollera SASO:s tekniska föreskrifter för elektriska batterier och den tillämpliga SABRE-överensstämmelsevägen. I UAE kan produkter som omfattas av tekniska föreskrifter kräva ett UAE-certifikat om överensstämmelse genom MoIAT; ackrediterade laboratorietestrapporter ingår i ansökningspaketet. |
Regleringsanmärkning: kraven förändras över tiden. Verifiera den aktuella modellens omfattning, lokal listrutt, etiketter, importörens skyldigheter och transportdokumentation innan du publicerar marknadsspecifika påståenden om efterlevnad.
Ett praktiskt batteriförslag kan normalt utarbetas när följande projektinformation är tillgänglig:
1. Målland/marknad
2. Invertermärke och exakt modell
3. Nödvändig lagringskapacitet eller måltid för backup
4. Maximal kontinuerlig och toppbelastning
5. Lågspännings- eller högspänningsarkitektur
6. Installation inomhus / utomhus och tillgängligt utrymme
7. Krav på kommunikationsprotokoll
8. Erforderliga överensstämmelsedokument och uppskattad orderkvantitet
|
Projektförfrågan Skicka invertermodellen, mållagringskapacitet, maximal belastning, installationsmetod och destinationsmarknad. HSS Energy kan sedan utvärdera batterispänning, modulkonfiguration, BMS-kommunikation och dokumentationspaket för projektet. |
HSS Energy levererar lågspännings- och högspännings LiFePO4-batteriplattformar för självkonsumtion av solenergi, reservkraft och off-grid-applikationer, med projektbaserad konfiguration för växelriktarkommunikation, kapacitetsutbyggnad och installationsformat.
