100 kWh energilagringsbatteri

För integratörer som jämför leverantörer för 100 kWh energilagringsbatteri, tillhandahåller HSS Energy Factory modulval, alternativ för rack eller utomhusskåp, märkning och kommunikationskonfiguration runt projektet. Namnet beskriver en marknadskapacitetsklass, inte ett exakt energivärde för varje arrangemang. För sex-modulreferensen anger katalogsystemtabellen 96,46 kWh nominell energi, medan sex moduler på 16,08 kWh beräknar till cirka 96,48 kWh. Samma tabell listar 86,81 kWh användbar energi vid 90 % DOD. Eftersom de två nominella energisiffrorna skiljer sig med 0,02 kWh, har den godkända specifikationen, systemdiagrammet och utrustningsmatchningsposten företräde för en inköpsorder.

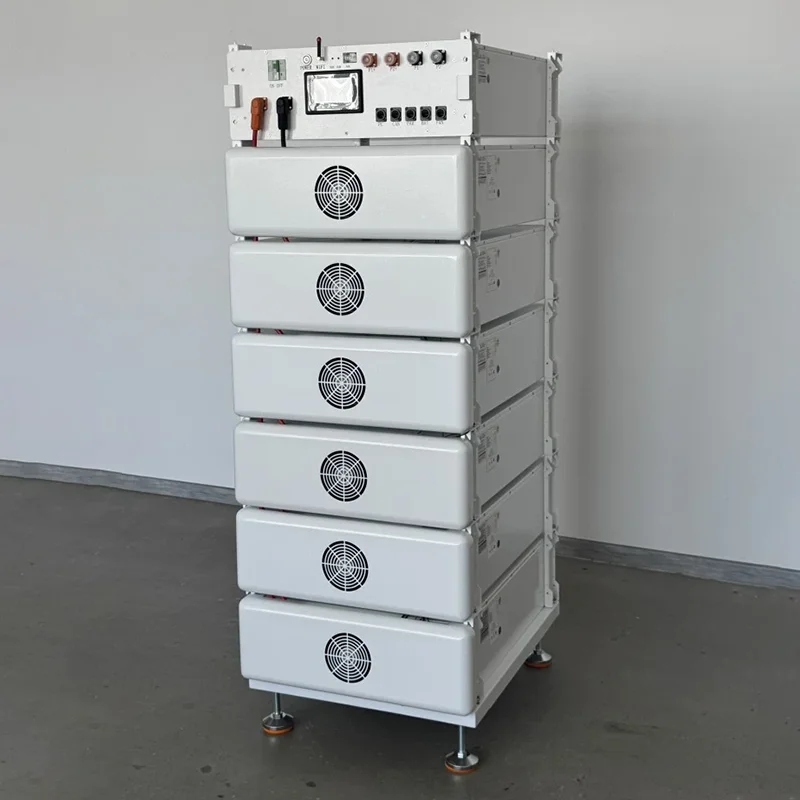

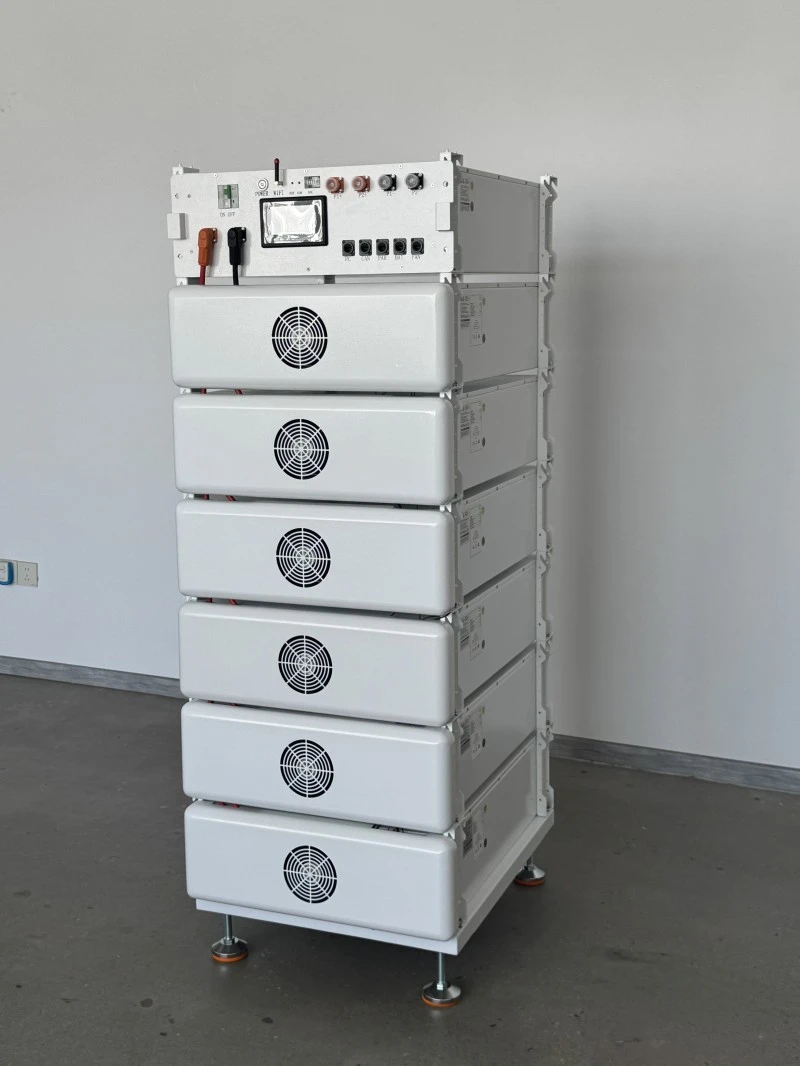

Sex 16,08 kWh högspänningsrackmoduler kopplade i serie

Referens till tekniska specifikationer

1. Kapacitetsarkitektur och modulval

Ett 100KWH hv batterisystem kan använda olika modulenergiklasser: tio cirka 10kWh-enheter, sex 16kWh-klassenheter eller fyra 24kWh-klassenheter. Den här sidan fokuserar på sex 16,08 kWh-moduler. Genom att ändra arrangemanget ändras också systemspänning, rackdimensioner, vikt, frakt och utrustningsmatchning, så modulkvantiteter kan inte ersättas med enbart energi. Under konfigurationsgranskning registrerar HSS Energy modulantal, seriespänning och elektriska gränssnitt för 100 kWh energilagringsbatteriet i beställningens tekniska bilaga.

2. Högspänningstopologi och PCS-matchning

Att välja ett högspänningsbatteri börjar med DC-spänningsfönstret för PCS eller växelriktare. Referensen med sex moduler är klassad till 307,2 V med ett arbetsområde på 278,4-345,6 V. CAN eller RS485 identifierar ett tillgängligt gränssnitt; det bevisar inte protokollkompatibilitet. Före produktion, tillhandahåll utrustningens märke, modell, protokollversion och stiftdefinition för teknisk granskning.

3. Inomhusställ eller utomhusskåp

Som ett kommersiellt energilagringsbatteri kan systemet stödja kommersiell topphantering, självförbrukning av solenergi och utvalda reservbelastningar, och det kan även passa högförbrukningshem eller mindre projekt. Katalogen listar IP20 för ställarrangemanget inomhus. Utomhusplacering kan använda ett valfritt IP55-skåp, men kapslingens klassificering ersätter inte kontroller av omgivningstemperatur, luftflöde, fundament, serviceavstånd och lokala elektriska krav.

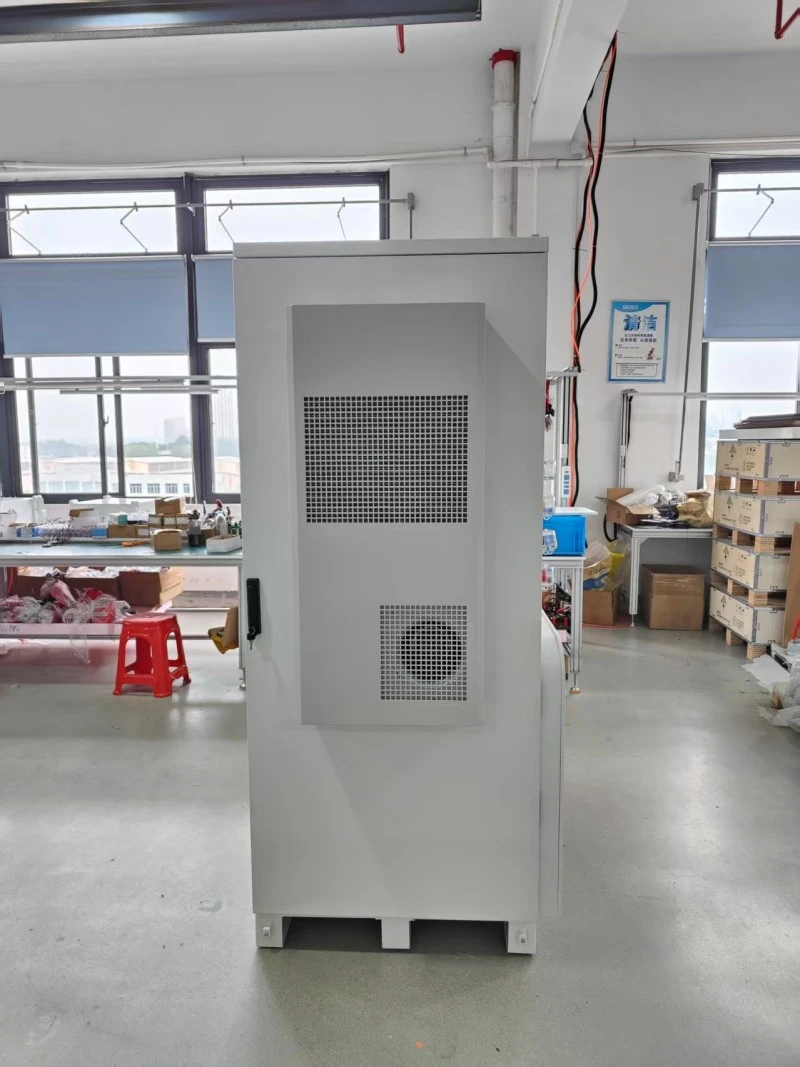

Skyddsskåp utomhus; interna moduler, luftflöde och gränssnitt bekräftas för varje beställning

4. Modulär konstruktion och servicetillgång

Ett rackmonterat LiFePO4-batteri använder oberoende moduler med en huvudkontrollenhet, vilket gör fabriksinspektion, delad leverans och serviceåtkomst mer praktiskt. En modul i klassen 16 kWh väger cirka 118 kg, medan katalogreferensen för systemet med sex moduler är cirka 782 kg. Racklastning, tillträdesvägar och lyft- eller gaffelarrangemang bör därför diskuteras i offertskedet. Detaljerade installations-, kabeldragnings- och idrifttagningsprocedurer hör till produktmanualen.

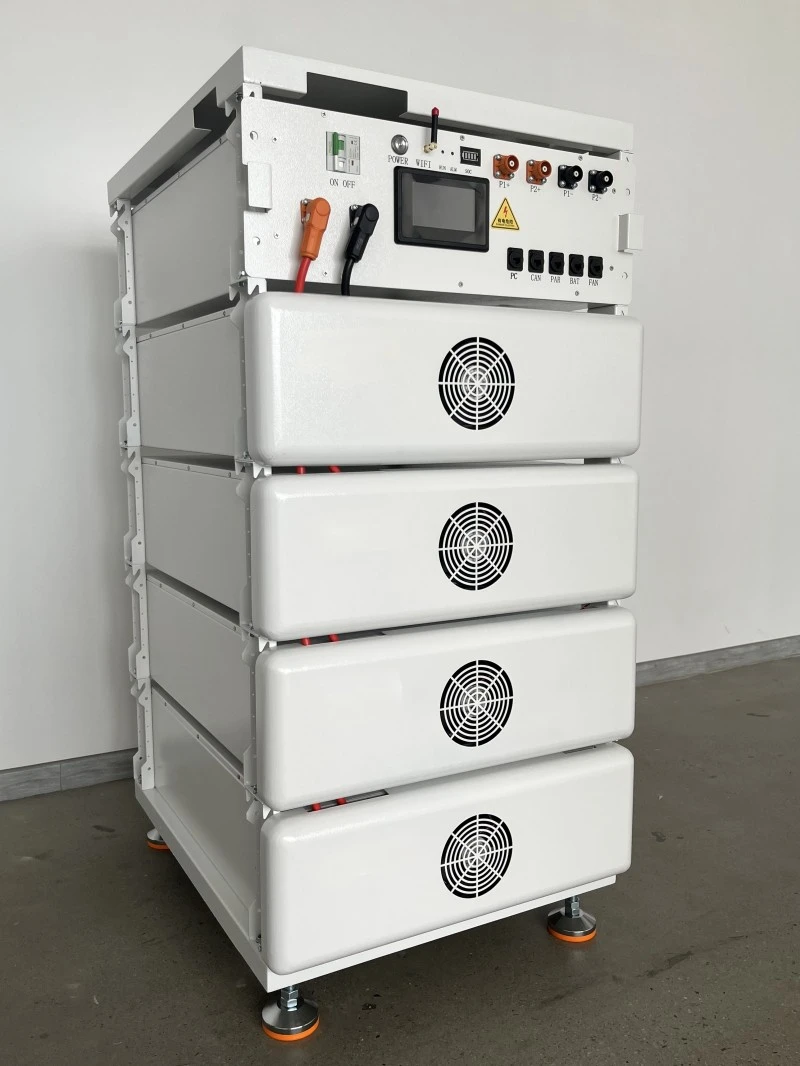

Närbild av modulstapeln och huvudkontrollenheten; den fotograferade stapeln är en konstruktionsreferens, inte systemarrangemanget med sex moduler

5. BMS, fläktkylning och driftgränser

Högspänningslitiumbatterisystemet använder batterihantering för att övervaka modulstatus och utbyta data med överordnad utrustning via CAN eller RS485. Katalogen anger 160A som rekommenderad laddnings-/urladdningsström och 200A som max, samtidigt som det noteras att strömkapaciteten påverkas av temperatur och SOC. Fläktkylning, arbetsområdet -10°C till 55°C, luftfuktighet och höjdgränser måste betraktas tillsammans snarare än att behandla ett enskilt maximum som kontinuerlig förmåga under alla förhållanden.

6. Produktionsgodkännande, OEM/ODM och certifieringsomfång

HSS Energy kan bekräfta moduletiketter, ställ, utomhusskåp, displayinställningar, kommunikationskonfiguration och paketering för ett definierat projekt. Före batchproduktion bör ritningar, stycklista, protokoll och prov godkännas, med montering, anslutningsinspektion, BMS-inställningar och åldringstestposter bevarade per parti. Det medföljande CE EMC-certifikatet är nr. XK2410013017C och dess modellomfattning inkluderar 51,2V 314Ah-HV. Huruvida en skräddarsydd version håller sig inom den omfattningen måste kontrolleras mot den slutgiltiga levererade konfigurationen.

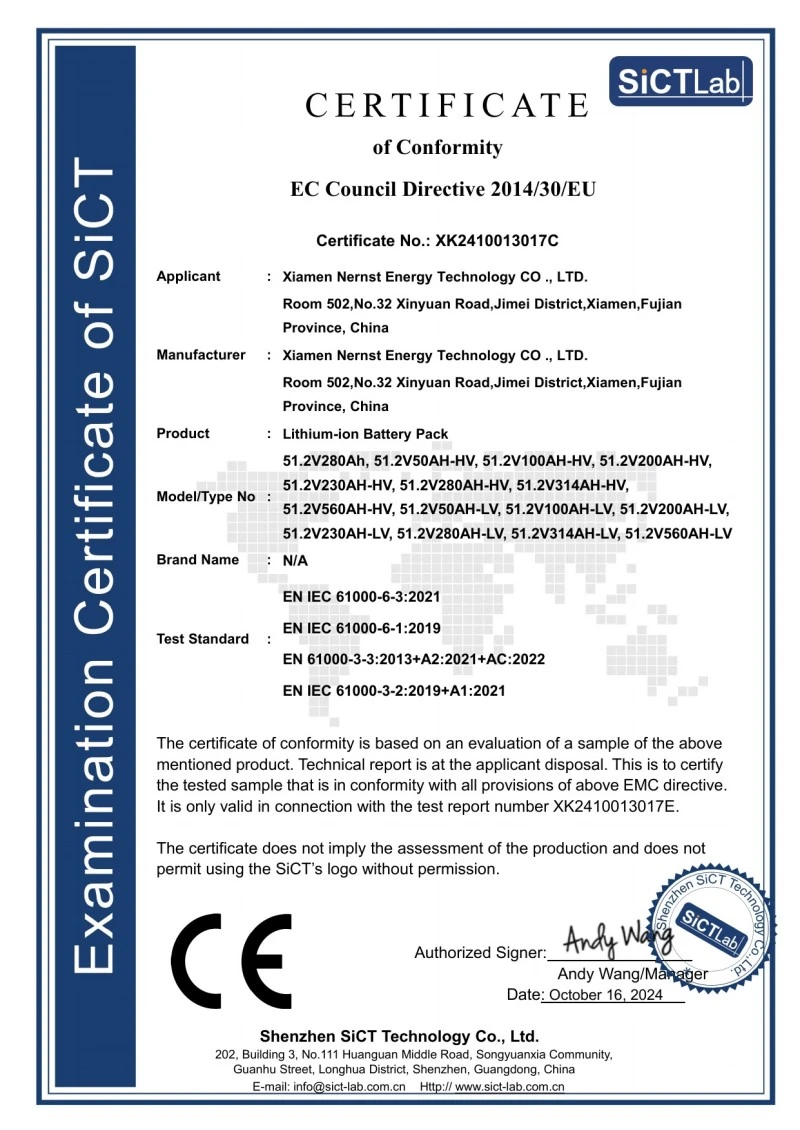

CE EMC-certifikatsida; certifikat nr XK2410013017C

7. Förpackning, frakt och projektleverans

Ett 100 Kwh litiumjonbatteri involverar tung högspänningsutrustning, så modulerna, styrenheten, racket och skåpet kan kräva separat skydd, fasthållning, etiketter för farligt gods och lossningsplaner. För leveransförberedelser, ange destination, transportmetod, lossningsförhållanden, nödvändiga dokument och om ett komplett skåp behövs. Trälåda eller palldetaljer, UN3480-märkning och transportpapper måste bekräftas för själva modulen och rutten istället för att kopieras från ett visningsfoto.

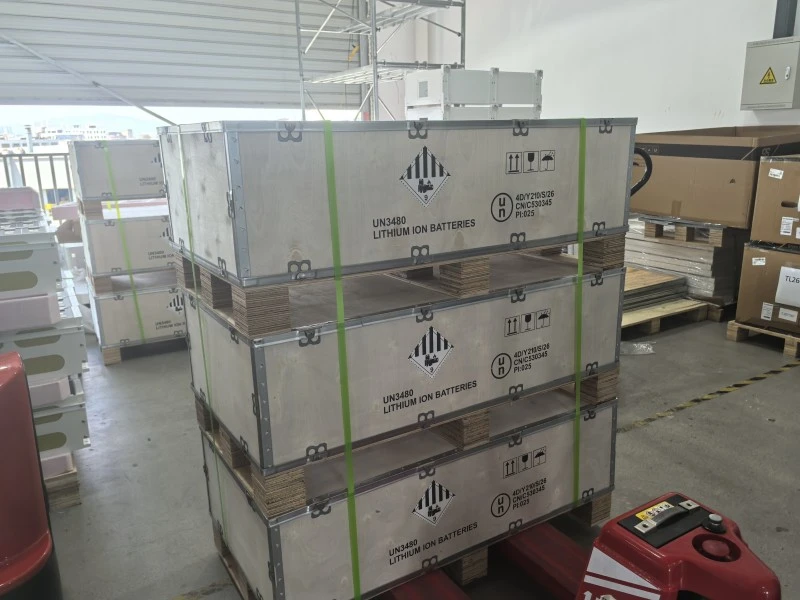

Träfodralförpackning för högspänningsbatterimoduler med UN3480-märkning

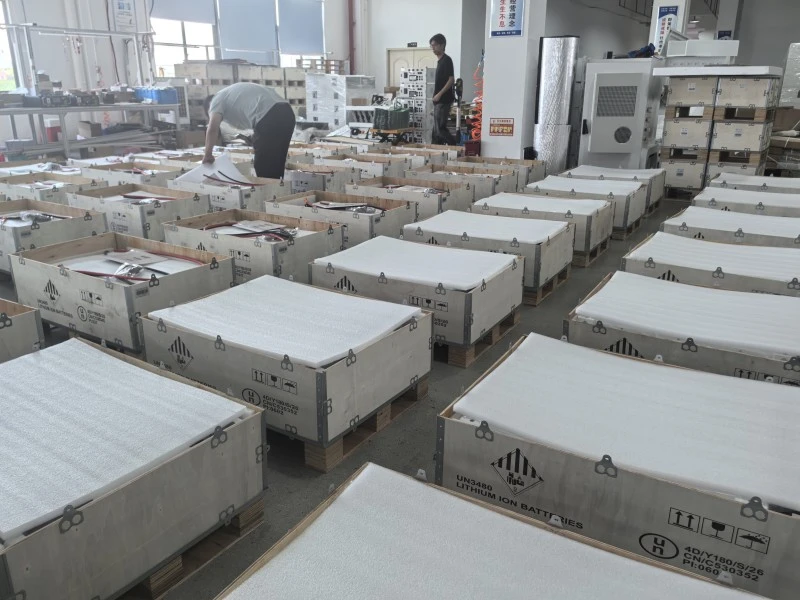

Batchpackning i verkstaden; skyddsmaterial, fodral och fraktpartier följer beställningen

Vanliga frågor

1. Varför heter produkten 100kWh när sex 16kWh-klassade moduler inte är exakt 100kWh?

Figuren är en vanlig kapacitetsklassbeskrivning. Varje referensmodul är klassad 16,08 kWh, så sex räknar till cirka 96,48 kWh; katalogsystemtabellen anger 96,46kWh. I offert och kontrakt ska den faktiska nominella energin anges.

2. Kan tio 10kWh-, sex 16kWh-klassade och fyra 24kWh-klassmoduler utbytas direkt?

Nej. Systemspänning, driftsområde, dimensioner, vikt, rack, huvudkontroll och utrustningskompatibilitet kan alla förändras. En ny systemkonfigurationsgranskning krävs.

3. Kan systemet installeras utomhus?

Ett IP55 utomhusskåp finns som tillval. Kapslingens klassificering är bara en del av webbplatsens design; temperatur, kyla, fundament, kabelgenomföring, serviceutrymme och lokala krav behöver fortfarande bekräftas.

4. Betyder en CAN- eller RS485-port att batteriet kan anslutas till alla datorer eller växelriktare?

Nej. En matchande kontakt garanterar inte matchande protokoll, adressering eller datadefinitioner. Ange utrustningsmodell, protokollversion och pindefinition innan du beställer.

5. Täcker CE-certifikatet automatiskt varje OEM-modifiering?

Inte nödvändigtvis. Den medföljande certifikatomfattningen inkluderar 51,2V 314Ah-HV, men skåp, strukturella, elektriska eller andra ändringar måste kontrolleras mot den slutliga konfigurationen och certifikatets omfattning.

Offertchecklista:När du utvärderar energilagringsbatteriet på 100 kWh, dela målenergin, föredraget modularrangemang, PCS- eller växelriktarmodell, huvudlaster, installationsmiljö, krav på inomhusrack eller IP55-skåp, protokoll, kvantitet, destination, obligatoriska certifieringsdokument och leveransmål. HSS Energy kommer att granska dessa punkter innan konfigurationen och det kommersiella förslaget utfärdas.
