215 kWh energilagringsbatteri

HSS Energy förbereder Kinas 215 kWh energilagringsbatteri för energilagringsintegratörer, installatörer, distributörer och ingenjörsköpare som behöver ett högspänningsbatteripaket med en tydlig teknisk gräns. Det är inte bara femton moduler placerade i ett skåp: seriespänning, master BMS-logik, DC-skydd, kommunikation, kablage, termisk design och PCS- eller invertermatchning måste ses över som ett system. Köpare kan skicka ett enradsdiagram, utrustningsmodell och lastprofil för att få en konfigurationsgranskning och formell offert.

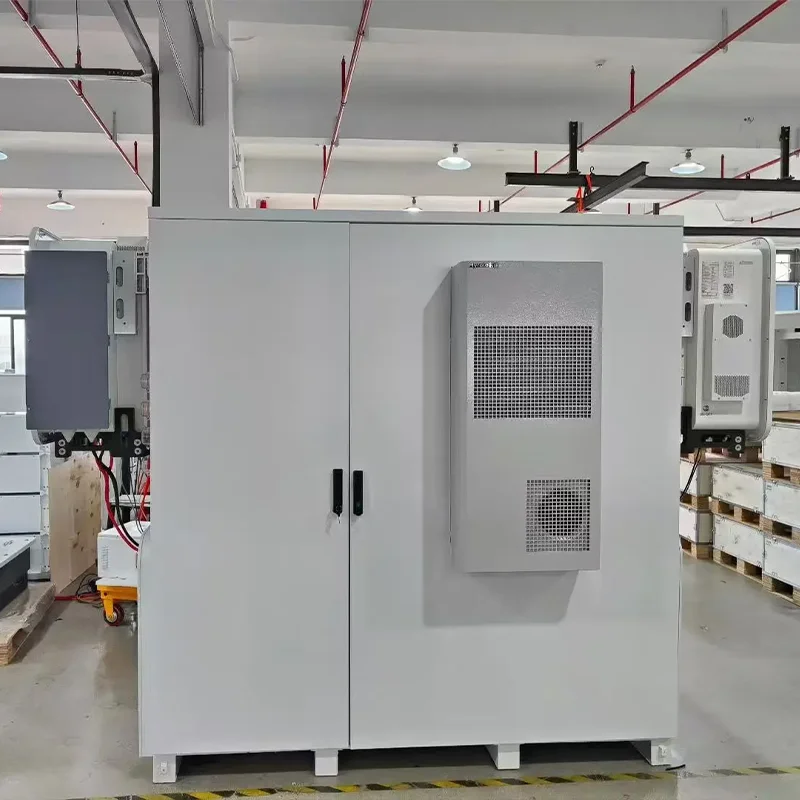

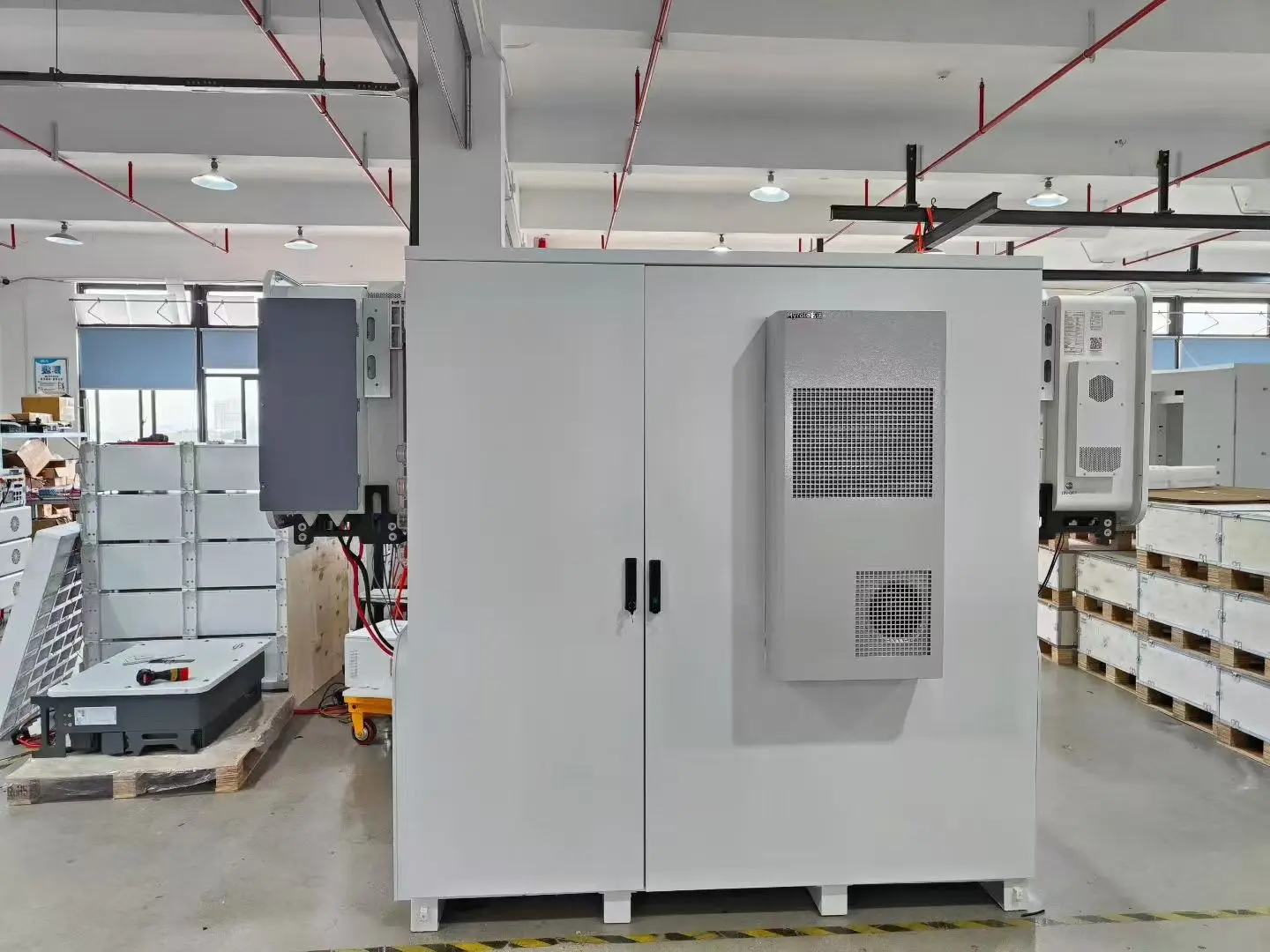

IP55 skåp fotograferat i verkstaden. Slutliga gränssnitt, termisk hantering och platsarrangemang bekräftas för projektet.

Kärntekniska data

1. En arkitektur i 15-serien börjar med DC-spänningsfönstret

Detta 215 kWh batterienergilagringssystem kopplar femton batterienheter i serie. Kapaciteten förblir 280Ah medan spänningen stiger med serieräkningen, vilket ger ett beräknat driftområde på 696–864V. Valet bör börja med PCS eller växelriktarens maximala DC-ingång, batterispänningsfönster, laddnings- och urladdningsströmgränser, förladdningssekvens och skyddskoordinering. För varje projekt med energilagringsbatteri på 215 kWh registrerar HSS Energy seriearrangemang, enhetsadresser, gränssnittsdefinition och tillåtna driftsgränser i den godkända tekniska specifikationen istället för att välja utrustning från enbart kapacitetsetiketten.

2. Matcha PCS eller inverter

Ett energihögspänningssystem matchas av mer än nominell spänning. CAN- eller RS485-protokoll, ramversion, adressregler, larmlänkning och effektkontrolllogik måste också överensstämma. HSS Energy kan granska specifika modeller från Deye, Solis, Afore, Growatt, FOX ESS och Megarevo. Kompatibilitet bekräftas av exakt modell och protokollversion; det antas inte för varje produkt som bär samma varumärke.

3. IP55-skåp och modulär batterilayout

LiFePO4 energilagringsskåpet samlar de femton modulerna, huvudkontrollern, DC-skyddet, bussanslutningarna och relaterade tillbehör i ett hölje. Ytterskåpet är klassad IP55, medan den individuella katalogbatterienheten är klassad IP20; dessa två betyg bör inte behandlas som utbytbara. Kabelgenomföringar, ventilations- eller temperaturkontrollutrustning, underhållsavstånd och platsfundamentet kontrolleras mot omgivningstemperatur, damm, regnexponering och lokala installationskrav.

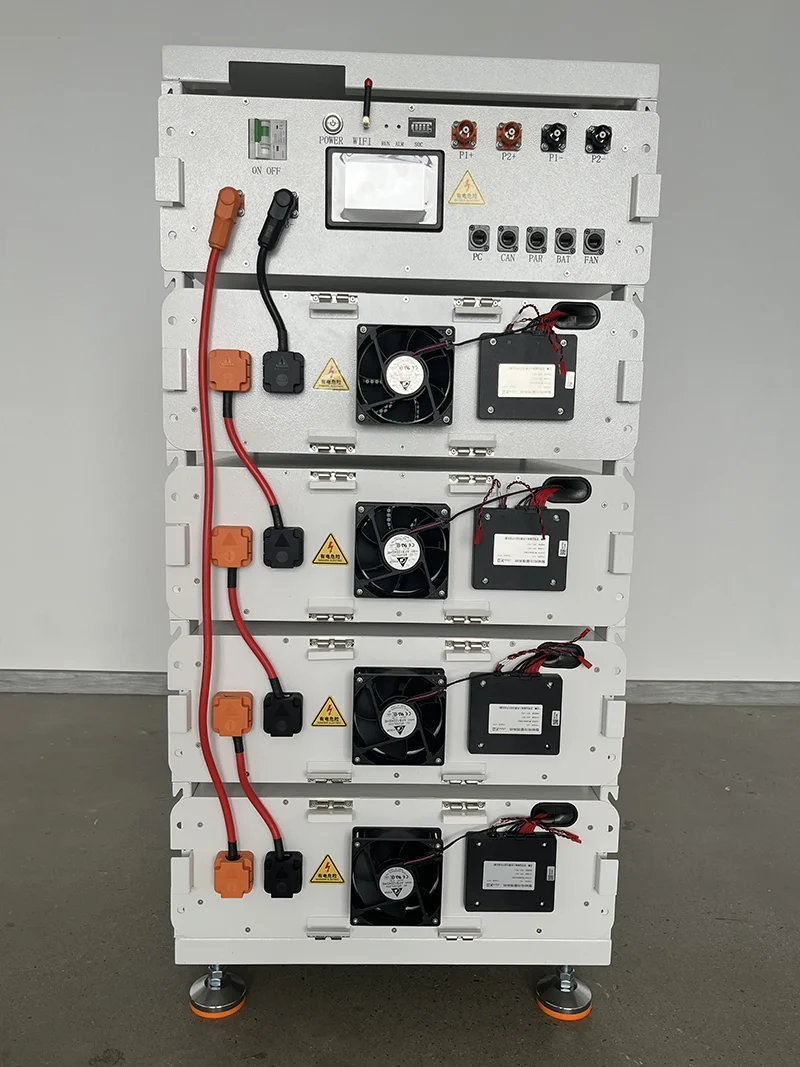

Högspänningsmoduler och regulatoranslutning visas på ett verkstadsfoto. Det kompletta 215kWh-arrangemanget använder femton 51,2V 280Ah-enheter.

4. Kommersiella driftsscenarier

Ett kommersiellt batterilagringssystem kan stödja självkonsumtion av solenergi, växling vid användningstid, topprakning, backup av utvald belastning och mikronätprojekt. Det användbara driftsresultatet beror på belastningsprofilen, användbar energi, PCS-effekt, solelgenerering och styrstrategi. För en meningsfull offert bör köpare tillhandahålla senaste förbrukningsdata, kritiska belastningar och det problem som systemet förväntas lösa. Nätansluten drift, off-grid överföring eller generatorsamordning måste också ses över av systemintegratören mot det lokala skydds- och distributionsschemat.

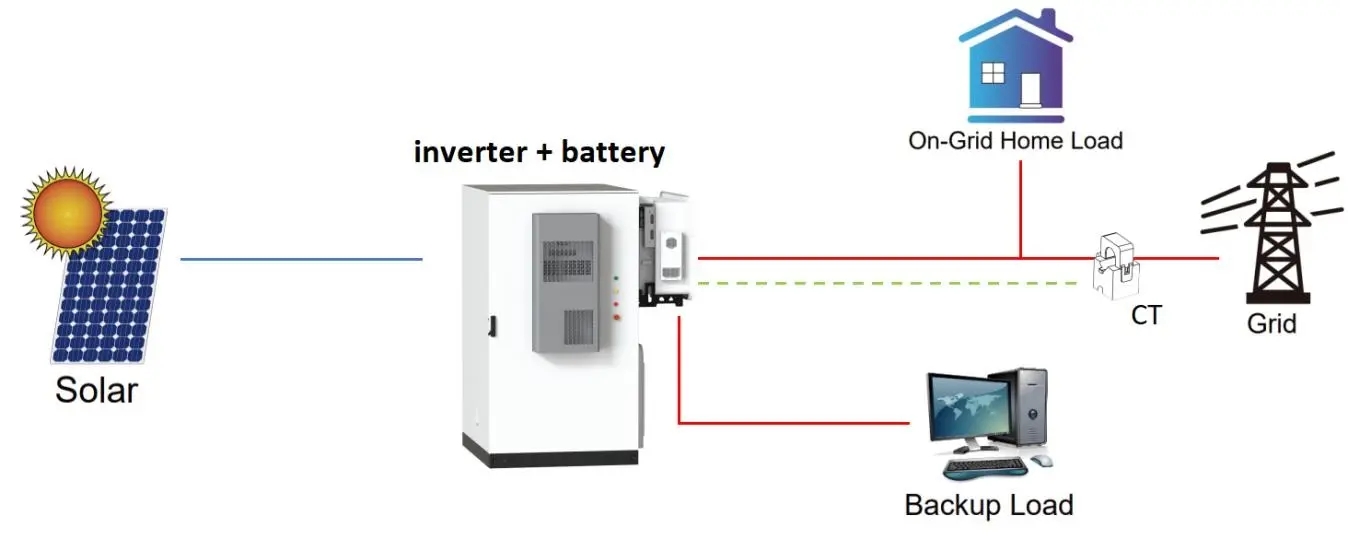

Exempel på grundläggande energiflöde. Hemladdningsikonen är illustrativ; kommersiella PCS, EMS, CT, nätpunkt och lastledningar ska följa projektritningen.

5. BMS, kommunikation och operativa gränser

Batterienheterna tillhandahåller CAN-, RS485- och RS232-gränssnitt, och huvudstyrenheten konsoliderar modulstatus för utrustningen på översta nivån. En matchande kontakt bevisar inte protokollkompatibilitet, så utrustningsmodellen, protokollfilen och kommunikationstestmetoden bekräftas före produktion. Katalogen listar 140A rekommenderad ström och 200A maxström, samtidigt som inverkan av temperatur och SOC noteras. Kontinuerlig systemeffekt ställs därför in tillsammans med skåpets värmehantering, kablage, skyddsanordningar och PCS-gränser.

6. Anpassning, produktionskontroll och efterlevnadsbevis

Ett BESS-batterienergilagringssystem går normalt igenom ritningsgranskning, stycklistbekräftelse, skåplayout, protokollmatchning, etikettgodkännande och första artikelverifiering innan batchproduktion. HSS Energy grundades 2023 och dess partners har mer än tio års erfarenhet av litiumbatterier. Flera produktionsbaser i Kina täcker totalt cirka 12 000 m², med lasersvetsning, automatiserad montering, åldringstester och utgående inspektion som stödjer batch- och OEM- eller ODM-projekt. Granskningspaketet som tillhandahålls för den här sidan inkluderar ett CE EMC-certifikat om överensstämmelse, ett RoHS-certifikat om överensstämmelse och en IEC 62619-testrapport. Dokumentets omfattning och slutgiltiga tillämplighet kontrolleras mot den beställda konfigurationen.

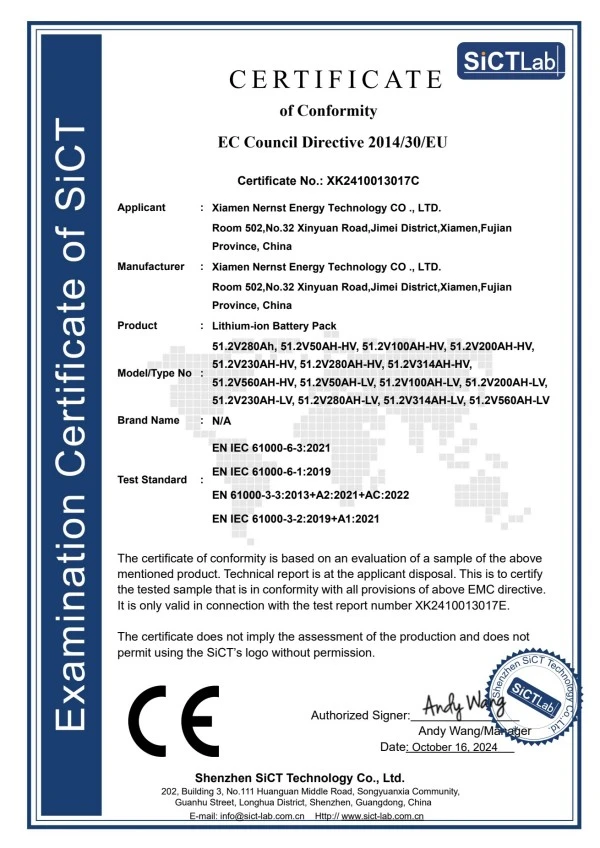

CE EMC-certifikat om överensstämmelse tillhandahålls för produktfamiljegranskning.

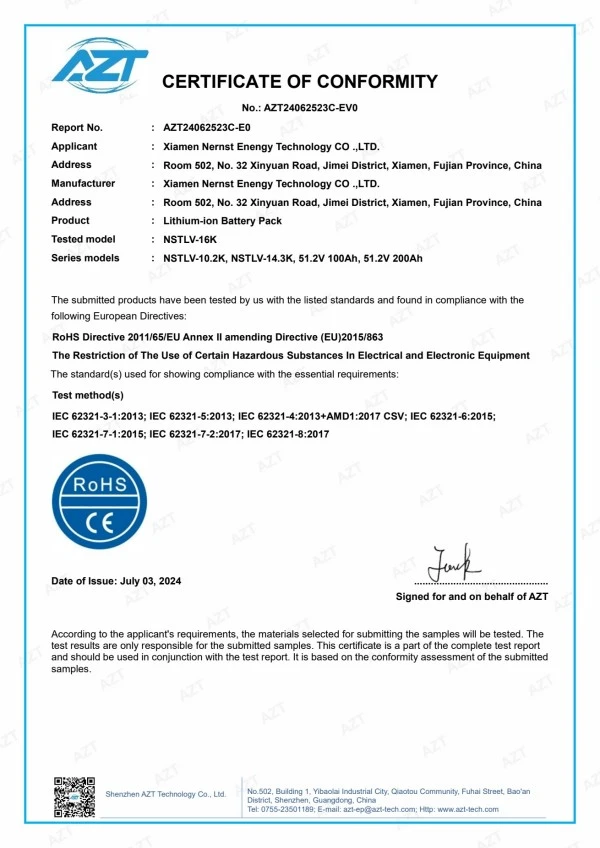

RoHS-certifikat om överensstämmelse tillhandahålls för granskning av efterlevnad.

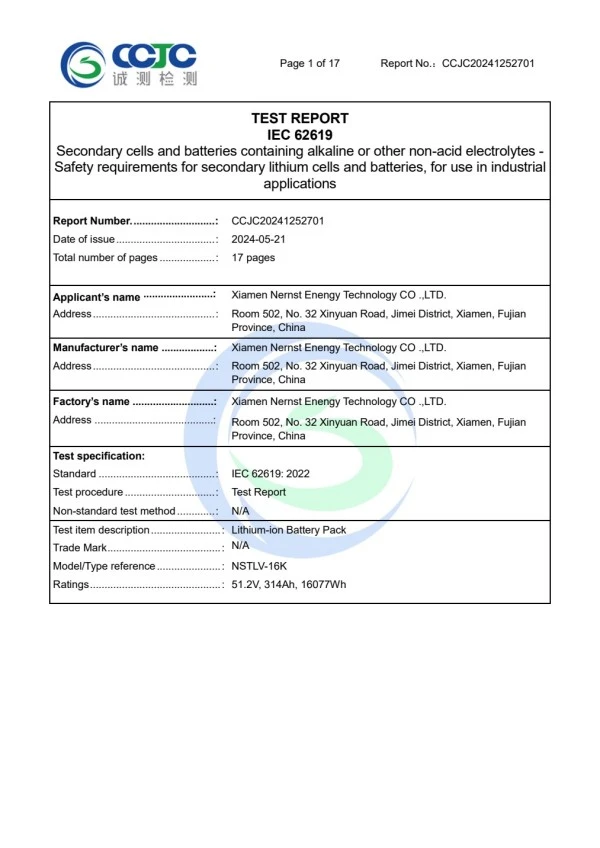

IEC 62619:2022 testrapportsida tillhandahålls som stödjande säkerhetstestdokumentation.

7. Förpackning, leverans och överlämning efter försäljning

De femton batterienheterna har en ungefärlig sammanlagd nettovikt på 1 533 kg innan skåp, styrenhet, kablar och tillbehör ingår. Lossningsutrustning, transportdelning, tillfartsväg och slutlig placering bör därför överenskommas före leverans. Förpackningen förbereds för den bekräftade sjö- eller vägrutten, destination, etiketter och dokumentlista. Efter leverans tillhandahåller HSS Energy den manual och tekniska filer som motsvarar den beställda konfigurationen. Detaljerade ledningar, idrifttagning, larmhantering och underhållsprocedurer finns kvar i bruksanvisningen så att produktsidan online förblir praktisk och lätt att läsa.

FAQ

1. Varför heter systemet 215kWh?

Femton 51,2V 280Ah enheter producerar en beräknad nominell energi på 215,04kWh, så produkten presenteras i kapacitetsklassen 215kWh.

2. Kan den ansluta direkt till valfri Deye-, Solis- eller Growatt-växelriktare?

Nej. Enbart varumärke är inte tillräckligt. Ange exakt modell, DC-spänningsområde, strömgräns och protokollversion så att båda sidor kan slutföra en kompatibilitetsgranskning.

3. Gäller IP55 för varje batterimodul?

IP55 avser ytterskåpet. Den individuella 51,2V 280Ah enheten är listad som IP20 i katalogen. Kabelgenomföringar och värmeledningsdesign måste också uppfylla de faktiska villkoren på plats.

4. Kan de femton modulerna ändras från serie till parallell?

Den här sidan beskriver ett högspänningsseriesystem. Ett parallellt arrangemang skulle ändra spänning, ström, kontroll, skydd och utrustningsmatchning och kräver därför en separat design.

5. Vilka efterlevnadsdokument finns tillgängliga?

Den medföljande granskningssatsen inkluderar CE EMC- och RoHS-överensstämmelsedokument plus en IEC 62619-testrapport. Transportfiler och det exakta dokumentets omfattning bekräftas för den slutliga orderkonfigurationen.

6. Vilken information behövs för en offert?

Ange måleffekt, huvudlaster, PCS- eller växelriktarmodell, driftscenario, installationsmiljö, kvantitet, destinationsland, nödvändiga dokument och förväntat leveransdatum.

Projektförfrågan:När du skaffar ett 215 kWh energilagringsbatteri, skicka PCS- eller växelriktarens märke och modell, systemeffekt, större belastningar, platsmiljö, kommunikationskrav, kvantitet, destination och nödvändiga dokument. HSS Energy kommer att använda denna information för att verifiera 15-seriens spänningsfönster, skåpkonfiguration, protokollmatchning, leveransfiluppsättning och offert.
