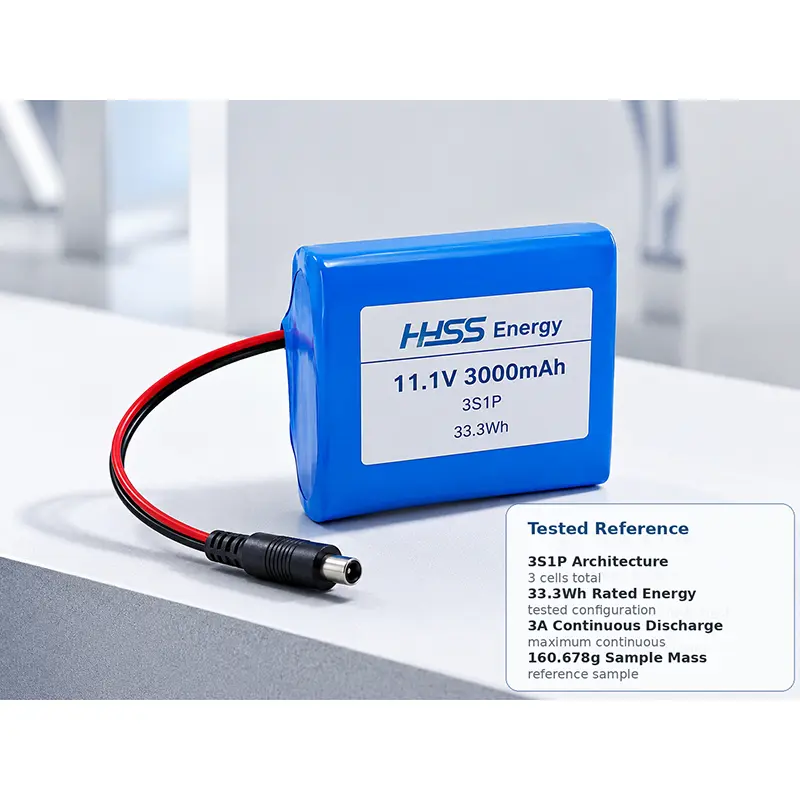

11,1V 3000mAh batteripaket

11,1V 3000mAh batteripaketet från HSS Energy-leverantören använder tre 18650-3000 cylindriska celler i en testad 3S1P-konfiguration för att ge 11,1V nominell spänning, 3000mAh och 33,3Wh för kompakt bärbar utrustning. Referenskonfigurationen listar en 12,6V begränsad laddningsspänning, 9,0V urladdningsavstängning och upp till 3A maximal kontinuerlig laddning och urladdning; kontakt- och kabeldetaljer förblir enhetsspecifika.

Tekniska specifikationer

Specifikationsnotering: värdena ovan gäller för den testade referenskonfigurationen. Ändringar av cellen, skyddsdesignen, kontakten, kabeln eller packstrukturen kräver en ny integration och dokumentationsgranskning.

Kompakt design för trånga batteriutrymmen

Designad som ett 11,1V 3000mAh batteri, denna kompakta konfiguration prioriterar batteriutrymme och massa framför maximal körtid. Dess mindre testade kuvert är den främsta anledningen till att välja den framför 6000mAh-alternativet.

Vilken 11,1V-konfiguration passar din enhet?

Passform, laddning och integration

Mekanisk passning före kapacitet

Det testade kuvertet på 69,6 × 55,2 × 19,2 mm håller denna konfiguration fokuserad på utrymmeseffektivitet snarare än maximal lagrad energi. Det kan lämna mer internt utrymme för elektronik, displayer, sensorer eller kapslingsfunktioner, men den färdiga installationen behöver fortfarande utrymme för isolering, ledningsutgång, kontaktkropp och kabelböjningsradie.

När en enhet behöver samma spänningsplattform i tre serier men inte kan acceptera en bredare parallellcellslayout, ger ett 3S 3000mAh Li-ion-batteri en praktisk mekanisk utgångspunkt. Det sista facket måste fortfarande kontrolleras med den verkliga kontaktriktningen, blyutgången och kabelböjningsradien snarare än bara batteridimensionerna.

Elektrisk passform och laddare

Laddningskompatibiliteten bör följa de testade elektriska gränserna: 12,6V begränsad laddningsspänning, 600mA standardladdningsström, upp till 3A maximal kontinuerlig laddningsström, 60mA slutladdningsström och en urladdningsbrytare på 9,0V. Laddaren, skyddskretsen och enhetens lågspänningsbeteende måste fungera som ett system.

Lastmatchning är lika viktig. I handhållna instrument och bärbar kontrollutrustning kan ett 3 000 mAh 18 650 batteripaket fungera bra när normal belastning och korta övergående behov kvarstår inom det validerade strömfönstret. Motorer, värmare eller högre startström kan kräva en annan cell- eller skyddskonfiguration.

Runtime, Application & Tradeoff

Den tydligaste applikationsriktningen är kompakt bärbar elektronik: övervakningsapparater, handhållna instrument, bärbara kontrollterminaler och liknande produkter där batterimassan påverkar användbarheten. Ett 11,1V 3000mAh litiumjonbatteri är starkast när enheten håller mindre än att förlänga körtiden med en extra parallell cellväg.

Körtid förblir avvägningen. Med 33,3Wh nominell energi lagrar paketet hälften av energin från 6000mAh-alternativet, så drifttiden bör kontrolleras mot arbetscykel, skärmanvändning, sensorbelastning, kommunikationsmoduler och standby-perioder. För köpare som utvärderar ett 11,1V 3Ah Li-ion-batteri kan den avvägningen fortfarande vara attraktiv när en mindre 3S1P-layout hjälper till att hålla höljet kompakt och lämnar mer internt utrymme för resten av enheten.

Slutligt integrationsbeslut

Om enheten bekvämt kan acceptera det större paketet på 110,6 × 67,7 × 19,2 mm, kan alternativet med högre kapacitet ge bättre körtidsmarginal. För 11,1V 3000mAh-batteripaketet är minimistorlek och massa fortfarande de främsta skälen till att välja den testade 69,6 × 55,2 × 19,2 mm-konfigurationen.

Applikation och fysisk referens

Bildtillämplighet

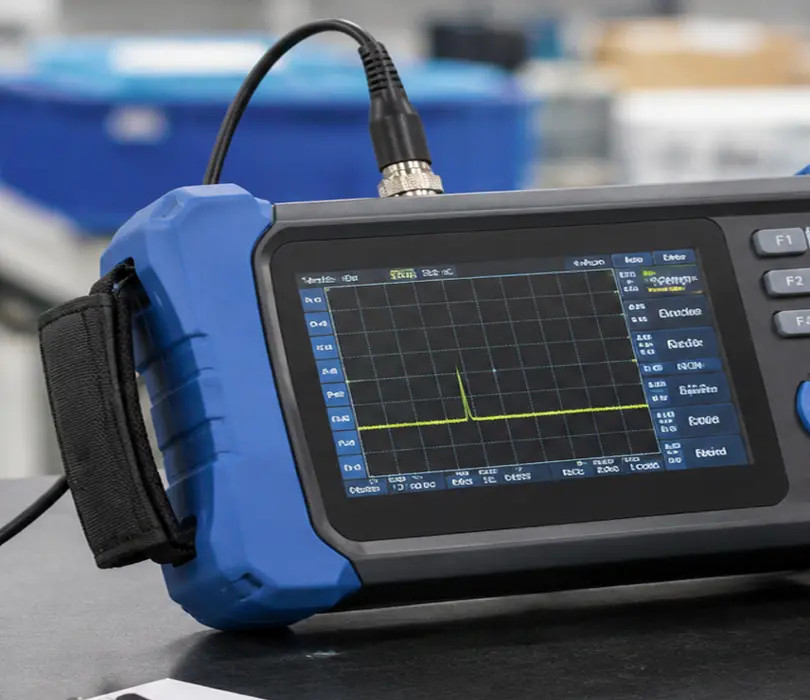

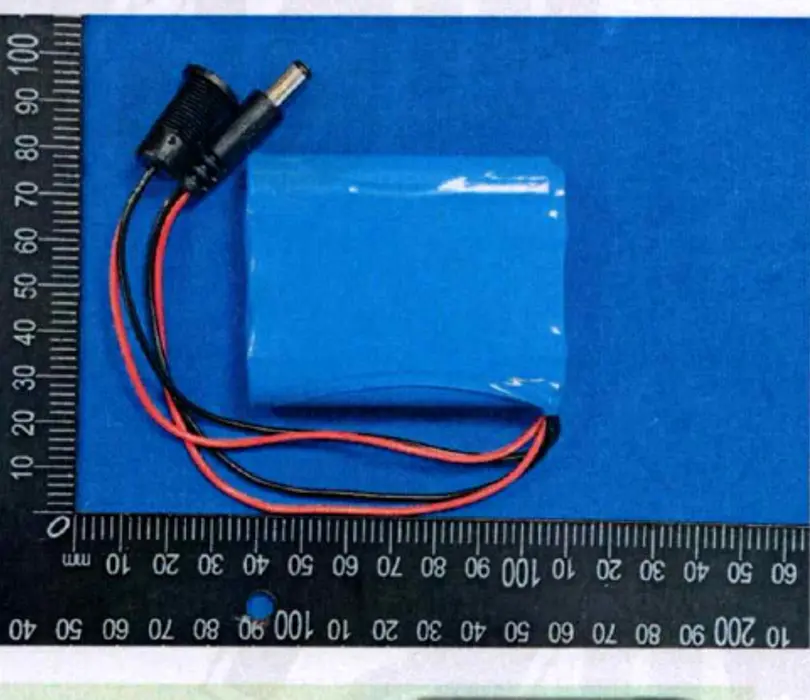

Applikationsbilden illustrerar en kompakt 18650-pack användningsriktning för bärbar utrustning. Den testade provbilden visar referenspaketets form, ledningsarrangemanget och anslutningen som används i de stödjande testfilerna.

Testad förpackningsreferens

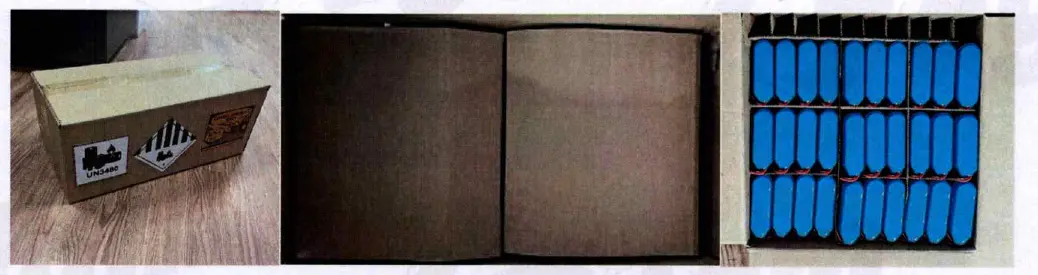

Testad förpackningsreferens för den dokumenterade transportkonfigurationen.

Test & Transportdokumentation

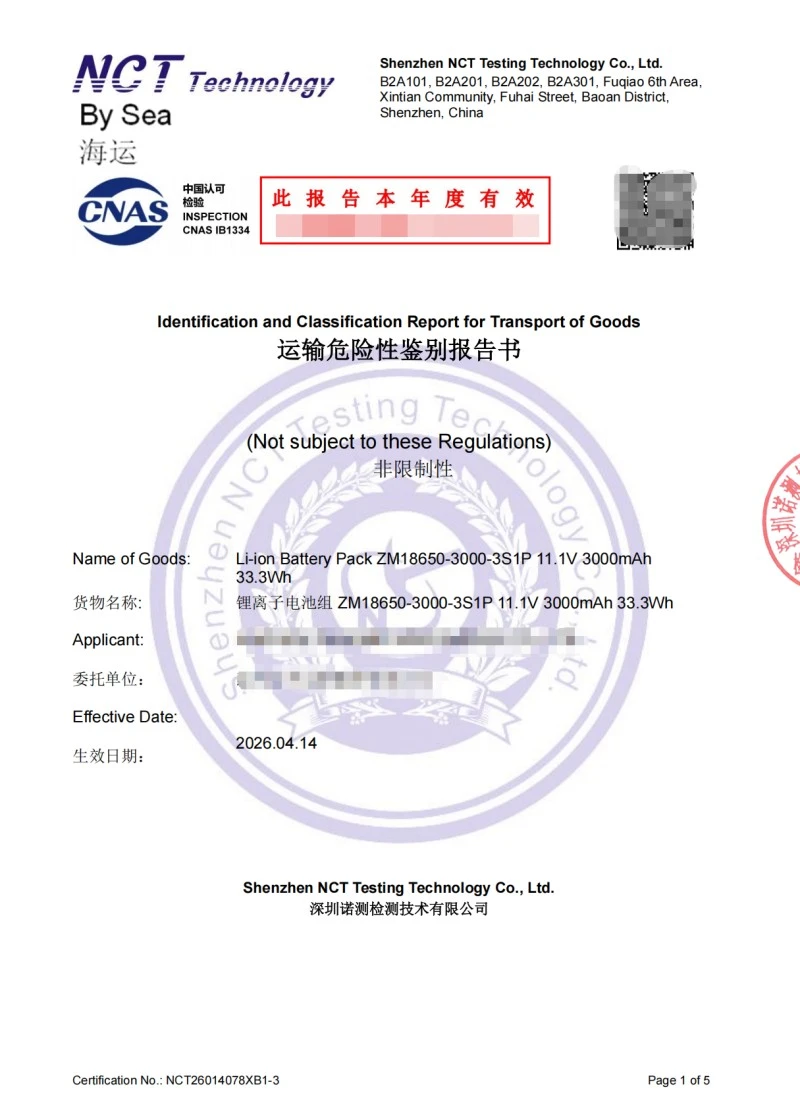

Det testade 33,3Wh-paketet stöds av de exakta test- och transportfilerna som förhandsgranskas nedan. Fullständiga dokument kan tillhandahållas för projektgranskning eller orderbekräftelse.

Dokumenttillämplighet: dessa poster gäller för den testade konfigurationen och de dokumenterade transport-/förpackningsförhållandena. Tillämpligheten bör bekräftas på nytt om batteri- eller leveranskonfigurationen ändras.

Snabb FAQ

Är detta ett 12V batteri?

Det är ett 11,1V nominellt treseries litiumjonpaket. Den testade konfigurationen listar en 12,6V begränsad laddningsspänning och en 9,0V urladdningsbrytare.

Vad betyder betyget 3A?

Den testade konfigurationen listar 3000mA som maximal kontinuerlig laddningsström och 3000mA som maximal kontinuerlig urladdningsström. Något högre toppströmsvärde påstås inte här.

Kan kontakten och kabeln ändras?

För ett anpassat batteripaket bör kontakttyp, polaritet, kabellängd och utgångsriktning bekräftas mot den slutliga enheten.

Vilken dokumentation finns tillgänglig?

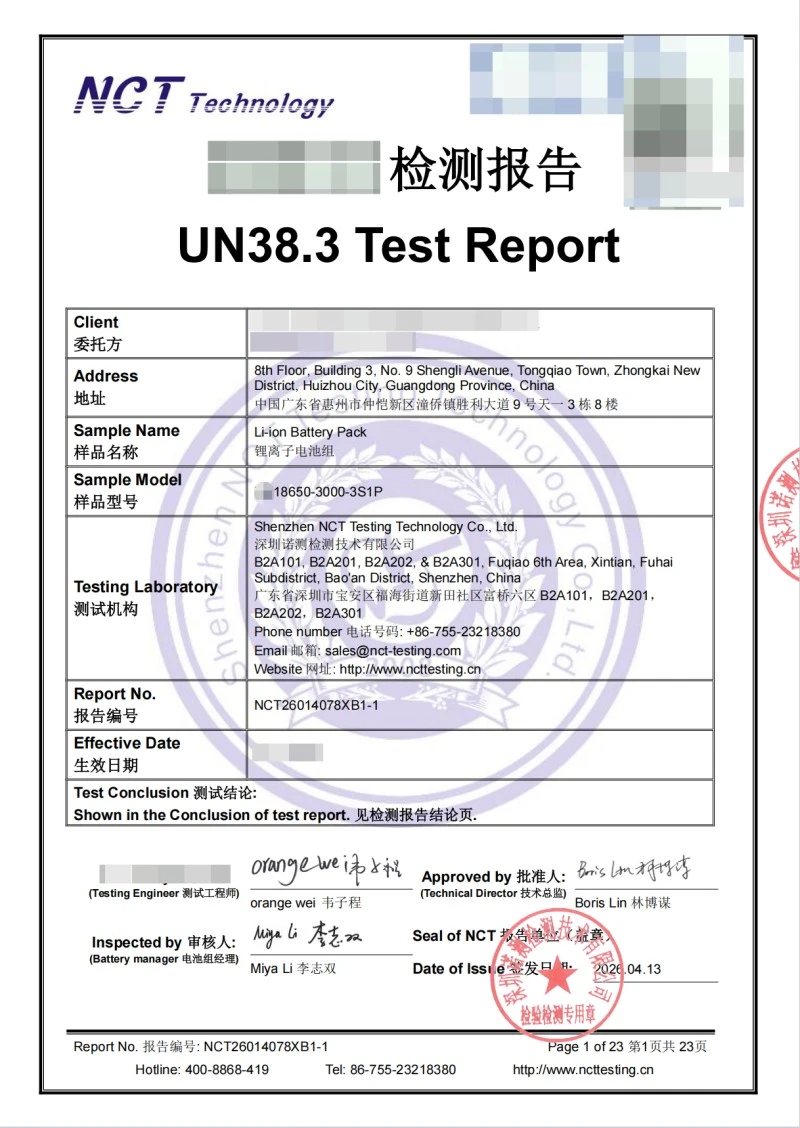

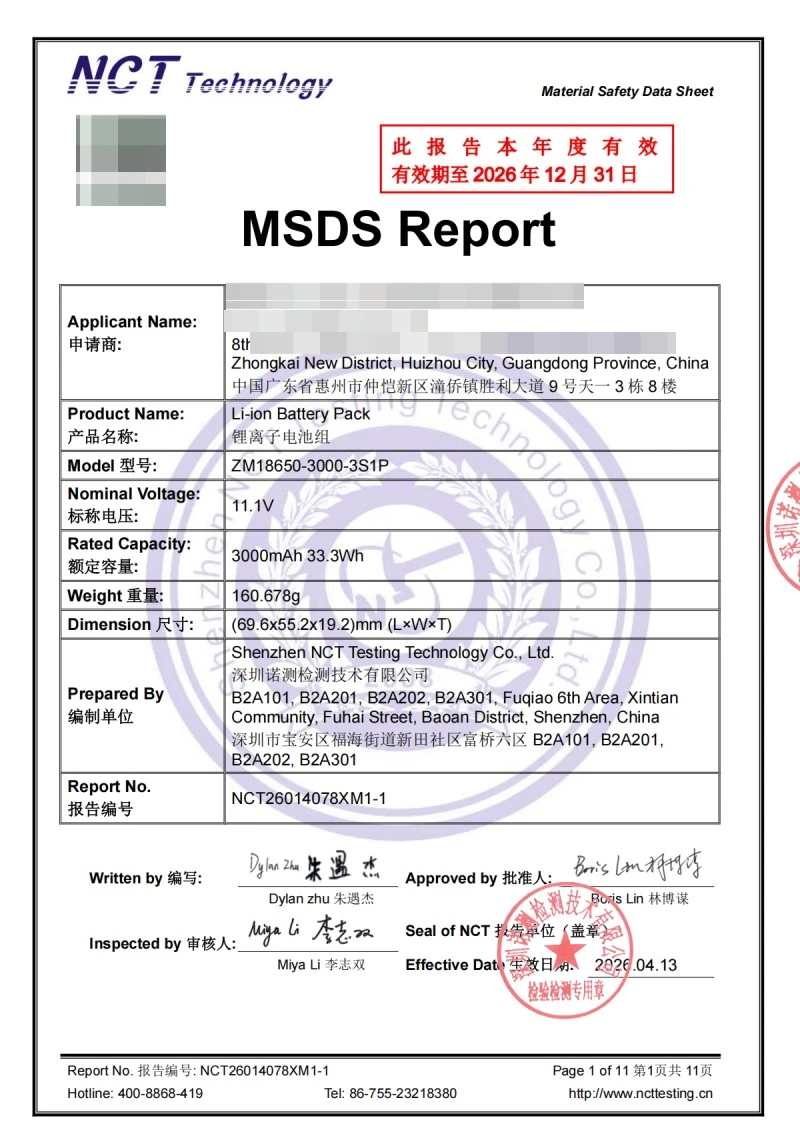

UN38.3, MSDS, sjötransport, flygtransport och förpackningstestposter är tillgängliga för den testade 11,1V 3000mAh batteripaketskonfigurationen.

När passar 6000mAh-versionen bättre?

Välj 6000mAh 3S2P-konfigurationen när längre drifttid, 66,6Wh energi och upp till 6A kontinuerlig urladdning betyder mer än minsta batteristorlek och massa, och enheten kan acceptera det större 110,6 × 67,7 × 19,2 mm-paketet.

Information att bekräfta innan slutlig integration

· Enhet/applikation och driftspänning

· Normal ström och start-/transientström

· Krävd körtid

· Tillgängligt batteriutrymme och viktgräns

· Laddarens utgång och laddningsmetod

· Kontaktfoto/typ, polaritet och kabellängd
