11,1V 6000mAh batteripaket

För bärbar utrustning som prioriterar körtid framför minsta förpackningsstorlek är HSS Energy-fabrikens China 11.1V 6000mAh Battery Pack en testad 3S2P-plattform byggd av sex ZM18650-3000-celler. Dess 66,6Wh referenskonfiguration stöder upp till 6A maximal kontinuerlig laddning och urladdning, medan laddare, kontakt, kabel och mekanisk passform förblir enhetsspecifika.

Tekniska specifikationer

Specifikationsnotering: värdena ovan gäller för den testade referenskonfigurationen. Ändringar av cellen, skyddsdesignen, kontakten, kabeln eller packstrukturen kräver en ny integration och dokumentationsgranskning.

Mer körtid på samma 11.1V-plattform

Designad kring ett 11,1V 6000mAh-batteri, prioriterar den här konfigurationen längre körtid och strömutrymme framför minimistorlek och massa. 3S2P-strukturen passar bättre när enheten kan acceptera det större testade referensenveloppet och den extra lagrade energin ger ett meningsfullt driftstidsvärde.

Vilken 11,1V-konfiguration passar din enhet?

Passform, laddning och integration

Körtid kontra installationsutrymme

3S2P-strukturen behåller samma spänningsarkitektur i tre serier samtidigt som den lägger till en andra parallell cellväg. Det fördubblar den nominella kapaciteten och energin jämfört med den kompakta versionen, men det ökar också referensenveloppen till 110,6 × 67,7 × 19,2 mm och provmassan till 305,93 g, så höljesutrymmet bör bekräftas tidigt.

För utrustning som redan är designad kring samma 11,1V-arkitektur kan ett 3S2P 6000mAh Li-ion-batteri öka arbetstiden utan att tvinga fram en omkonstruktion av systemet med högre spänning. Fördelen är starkast när enheten har tillräckligt med intern yta för det bredare paketet och annars skulle behöva frekvent laddning eller batteribyten.

Elektrisk passform och strömhöjd

Den testade konfigurationen listar 1200mA standardladdnings- och urladdningsström, 6A maximal kontinuerlig laddnings- och urladdningsström, 120mA slutladdningsström och en urladdningsbrytare på 9,0V. Laddarens utgång, skyddsinställningar och kabelmätare bör ses över tillsammans eftersom högre kapacitet inte gör alla befintliga laddare kompatibla.

I utrustning med längre aktiva perioder ger ett 6Ah 18650-batteri mer driftsmarginal och ett högre validerat kontinuerligt strömtak än det kompakta alternativet. Förmånen gäller endast när faktisk belastning och startbehov håller sig inom de testade gränserna; ingen separat högre toppströmssiffra görs gällande.

Applikationsriktning och energiavvägning

Bärbar inspektionsutrustning, mobila övervakningsterminaler och fältinstrument är den tydligaste applikationsriktningen eftersom dessa produkter ofta behöver längre sessioner borta från en laddare. Ett 11,1V 6Ah litiumjonbatteri kan stödja längre fältsessioner genom energireserven på 66,6Wh, förutsatt att höljet kan acceptera det bredare fotavtrycket och högre massan.

Urvalet bör därför följa hela driftprofilen snarare än Ah enbart. Denna 3S2P-konfiguration kan förbättra arbetstiden i fält, men en mindre handhållen kapsling eller starkt viktkänslig produkt kan fortfarande gynna 3000mAh-alternativet även om den nominella systemspänningen är densamma.

Slutligt integrationsbeslut

Mekaniska ritningar bör bekräfta kontaktspel, kabelutgång, monteringstryck och serviceåtkomst innan designen fryses. För köpare som jämför ett 11,1V 6000mAh uppladdningsbart batteri, ger det testade 110,6 × 67,7 × 19,2 mm envelope, 66,6Wh energi och 6A kontinuerlig strömkapacitet en starkare körtidsmarginal när utrustningen kan ta emot det större paketet.

Längre användningstid och fysisk referens

Bildtillämplighet

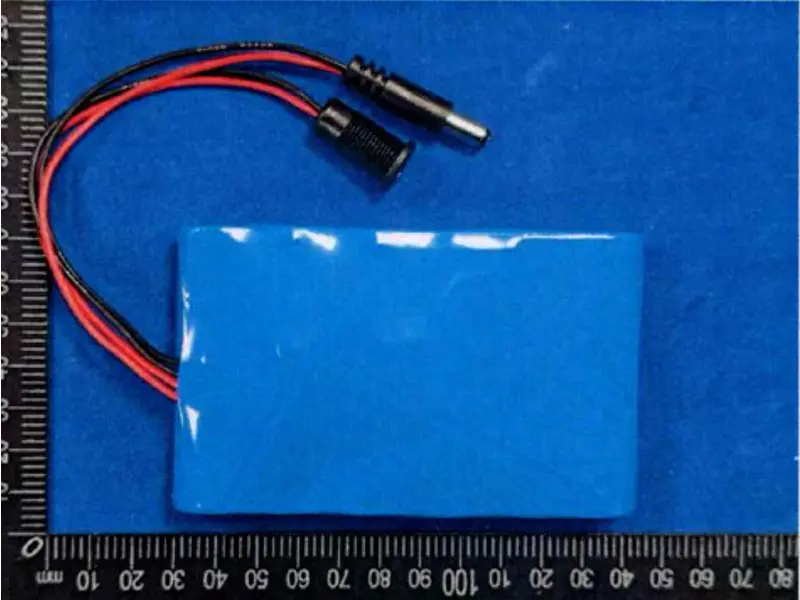

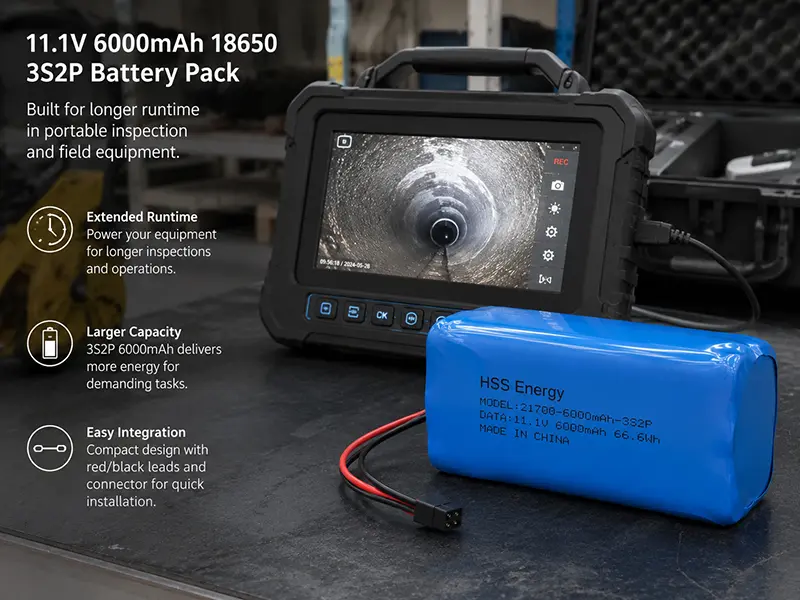

Applikationsbilden illustrerar en längre användningsriktning för bärbar utrustning för fältsessioner borta från en laddare. Den testade provbilden visar referenspaketets form, ledningsarrangemanget och anslutningen som används i de stödjande testfilerna.

Testad förpackningsreferens

Testad förpackningsreferens för den dokumenterade transportkonfigurationen.

Test & Transportdokumentation

Det testade 66,6Wh-paketet stöds av de exakta test- och transportfilerna som förhandsgranskas nedan. Fullständiga dokument kan tillhandahållas för projektgranskning eller orderbekräftelse.

Dokumenttillämplighet: dessa poster gäller för den testade konfigurationen och de dokumenterade transport-/förpackningsförhållandena. Tillämpligheten bör bekräftas på nytt om batteri- eller leveranskonfigurationen ändras.

Snabb FAQ

Varför välja 6000mAh-konfigurationen?

Den dubblar nominell kapacitet och energi till 6000mAh / 66,6Wh och höjer maximal kontinuerlig urladdning till 6A, men den kräver också mer installationsutrymme och lägger till massa.

Är 6A ett toppströmvärde?

Nej. Den testade konfigurationen listar 6000mA som maximal kontinuerlig laddningsström och 6000mA som maximal kontinuerlig urladdningsström. Något högre toppströmsvärde påstås inte.

Kan den ersätta 3000mAh-versionen i samma fack?

Inte automatiskt. Den testade referensstorleken är 110,6 × 67,7 × 19,2 mm jämfört med 69,6 × 55,2 × 19,2 mm för den kompakta versionen.

Vilken dokumentation finns tillgänglig?

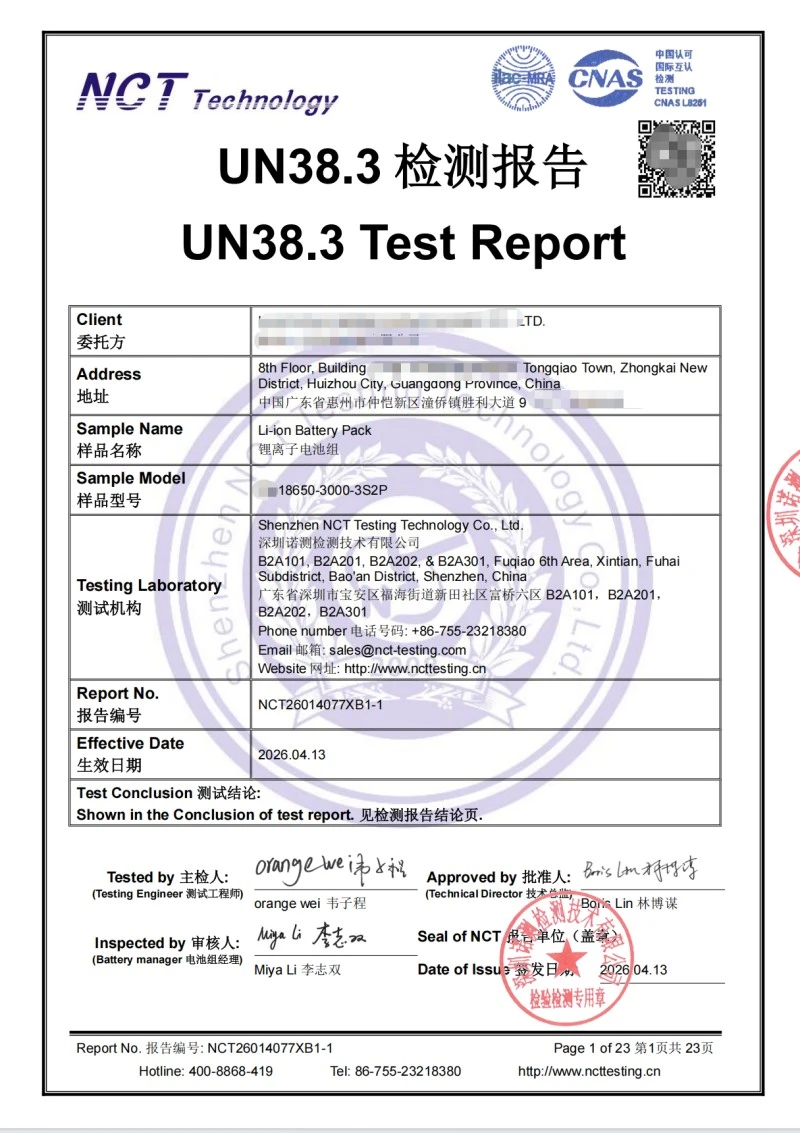

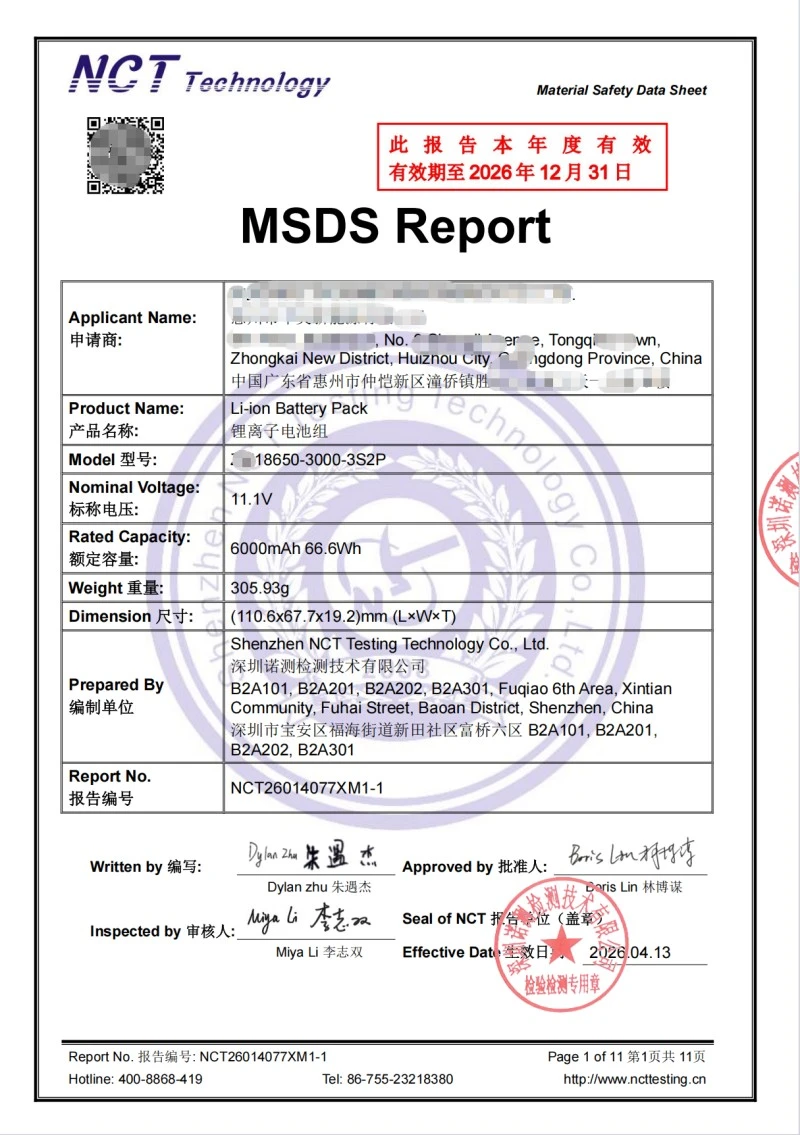

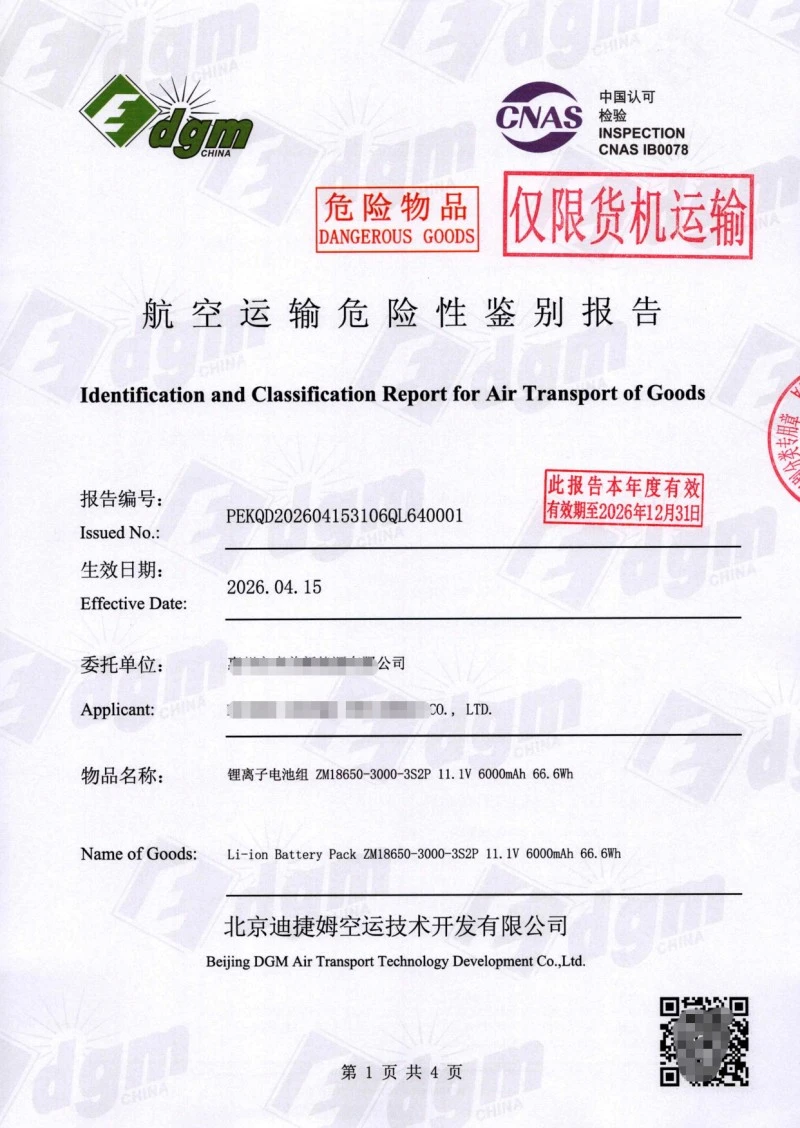

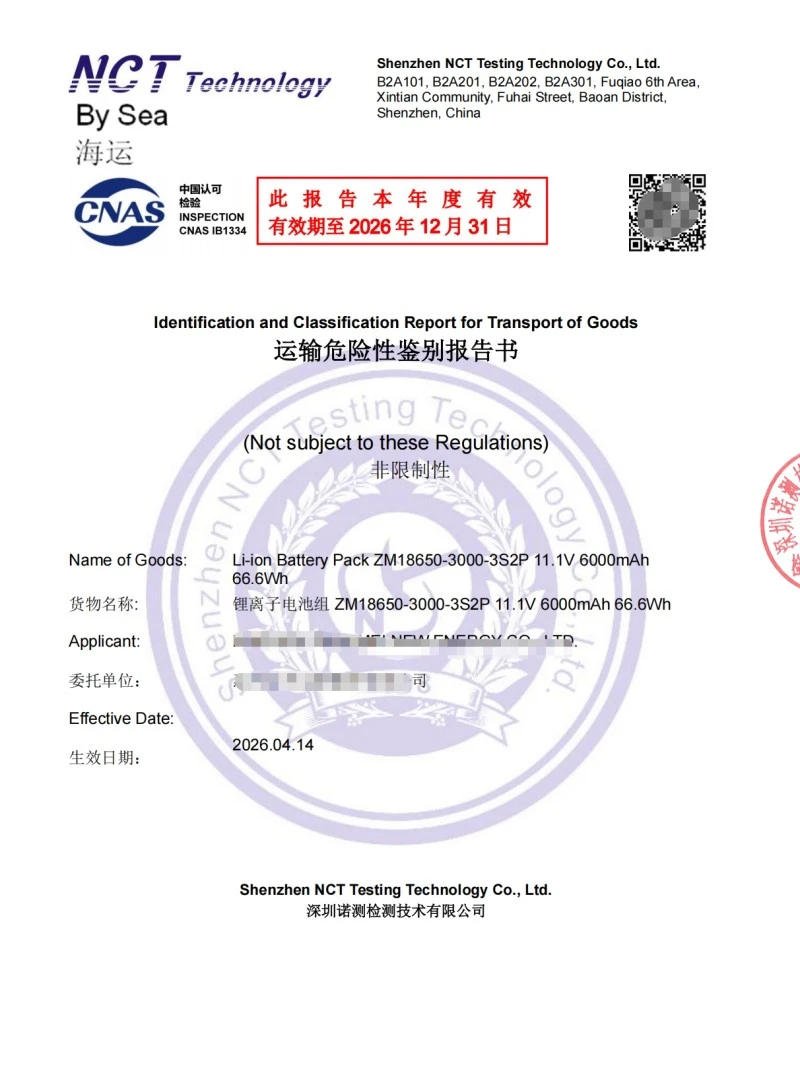

UN38.3, MSDS, sjötransport, flygtransport och förpackningstestposter är tillgängliga för den testade 11,1V 6000mAh batteripaketskonfigurationen.

Kan kontakten och kabeln ändras?

För ett anpassat batteripaket bör kontakttyp, polaritet, kabellängd och utgångsriktning bekräftas mot den slutliga enheten.

Information att bekräfta innan slutlig integration

· Enhet/applikation och driftspänning

· Normal ström och start-/transientström

· Krävd körtid

· Tillgängligt batteriutrymme och viktgräns

· Laddarens utgång och laddningsmetod

· Kontaktfoto/typ, polaritet och kabellängd
