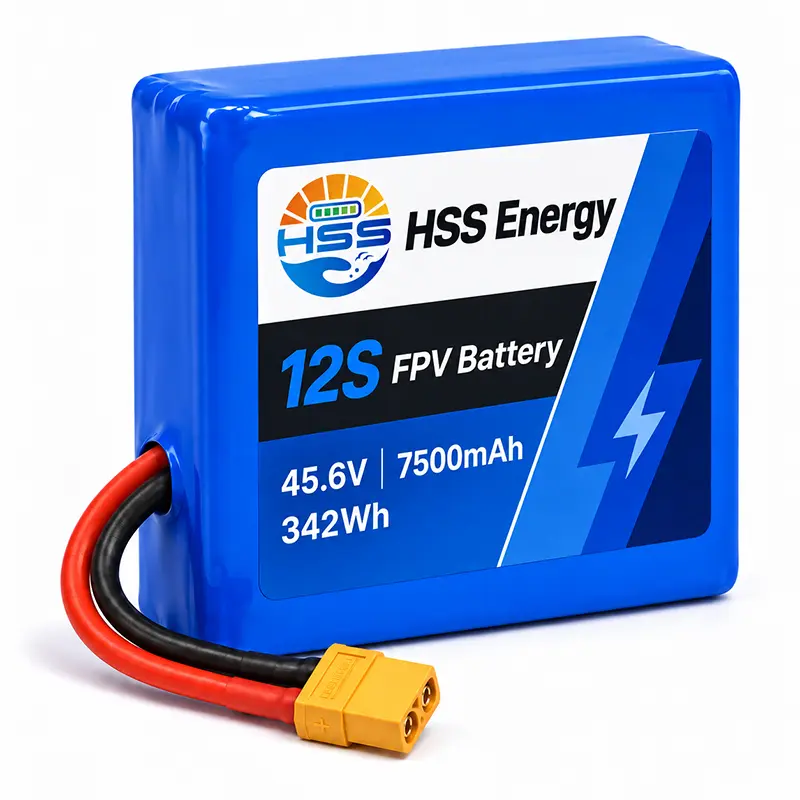

12S 7500mAh FPV-batteri

FPV-flygplansintegration

HSS Energy 12S 7500mAh FPV-batteribeställningsspecifikationer har utvecklats kring det avsedda FPV-flygplanet. Bedöm hela driftspänningsområdet mot flygelektroniken, inte bara serieräkningen. Avsnitten nedan separerar elektrisk drift, mekanisk passning och anslutningsdetaljer för konfigurationsgranskning.

Elektriska specifikationer och driftgränser

Kontinuerlig effekt och korta topplaster

För en 25C FPV-batteriinstallation, använd den kontinuerliga klassificeringen för ihållande efterfrågan; 50C-klassningen gäller endast toppar på upp till två sekunder. Den färdiga monteringen måste utvärderas med vald ledning och kontakt under avsedd temperatur och belastningsprofil.

Laddningen måste hålla sig inom spännings- och strömgränserna ovan. Under 0°C, använd endast en validerad lågtemperaturladdningsprocedur med lämpligt skydd. Utvärdering av cykelns livslängd behöver definierade kriterier för utsläppsdjup och bibehållen kapacitet.

Karossmått och kabelspel

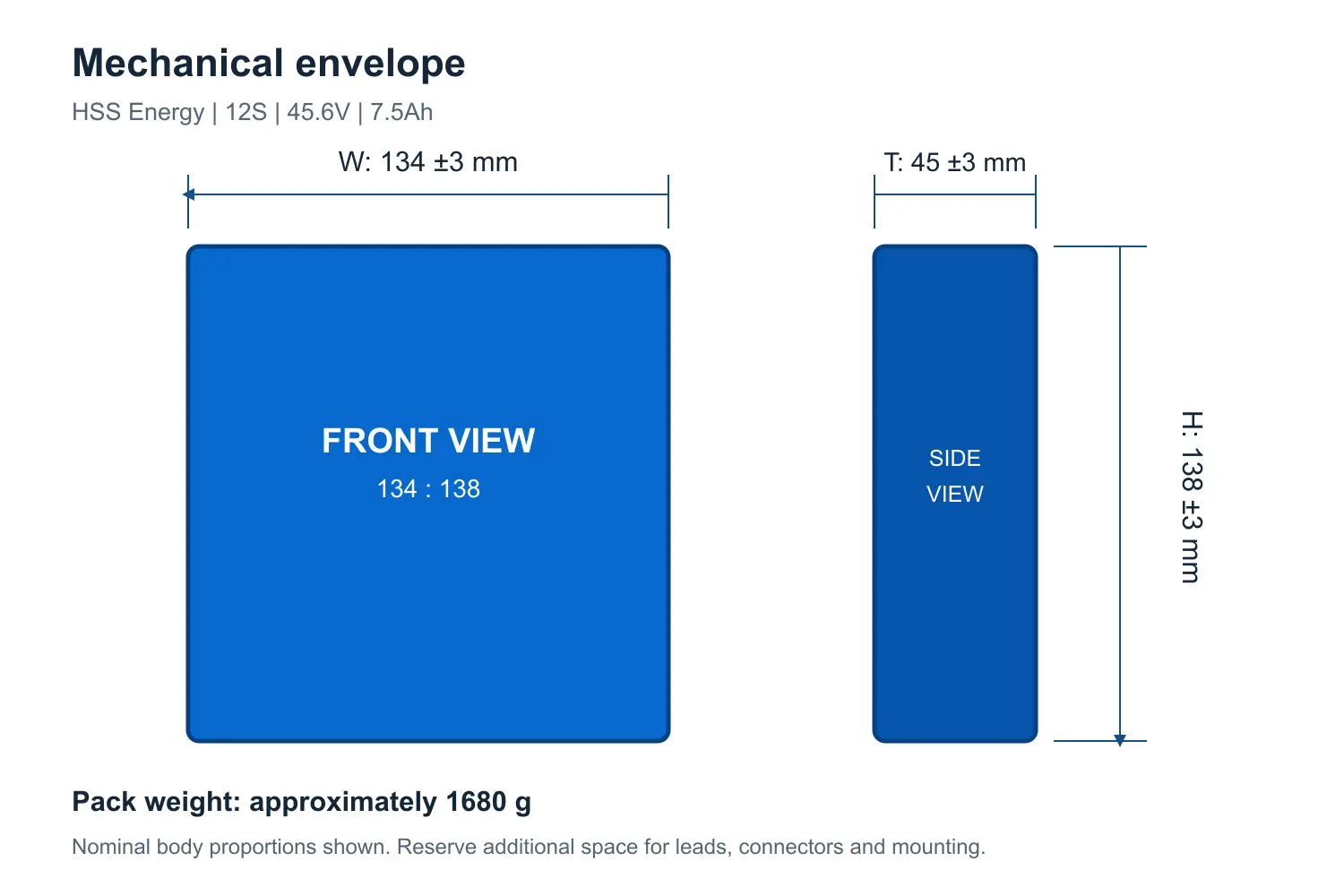

Illustration av karossdimension • Tillåt ytterligare utrymme för kablar och montering.

Lämna utrymme runt det här 7,5 Ah FPV-batteriet för dimensionstolerans, kabelböjar och borttagning. Karossens dimensioner exkluderar det arbetsavstånd som behövs för att greppa kontakter. Inkludera packmassan på cirka 1,68 kg när du väljer retentionsremmar och kontrollerar flygplanets balans.

Elektriskt gränssnittskonfiguration

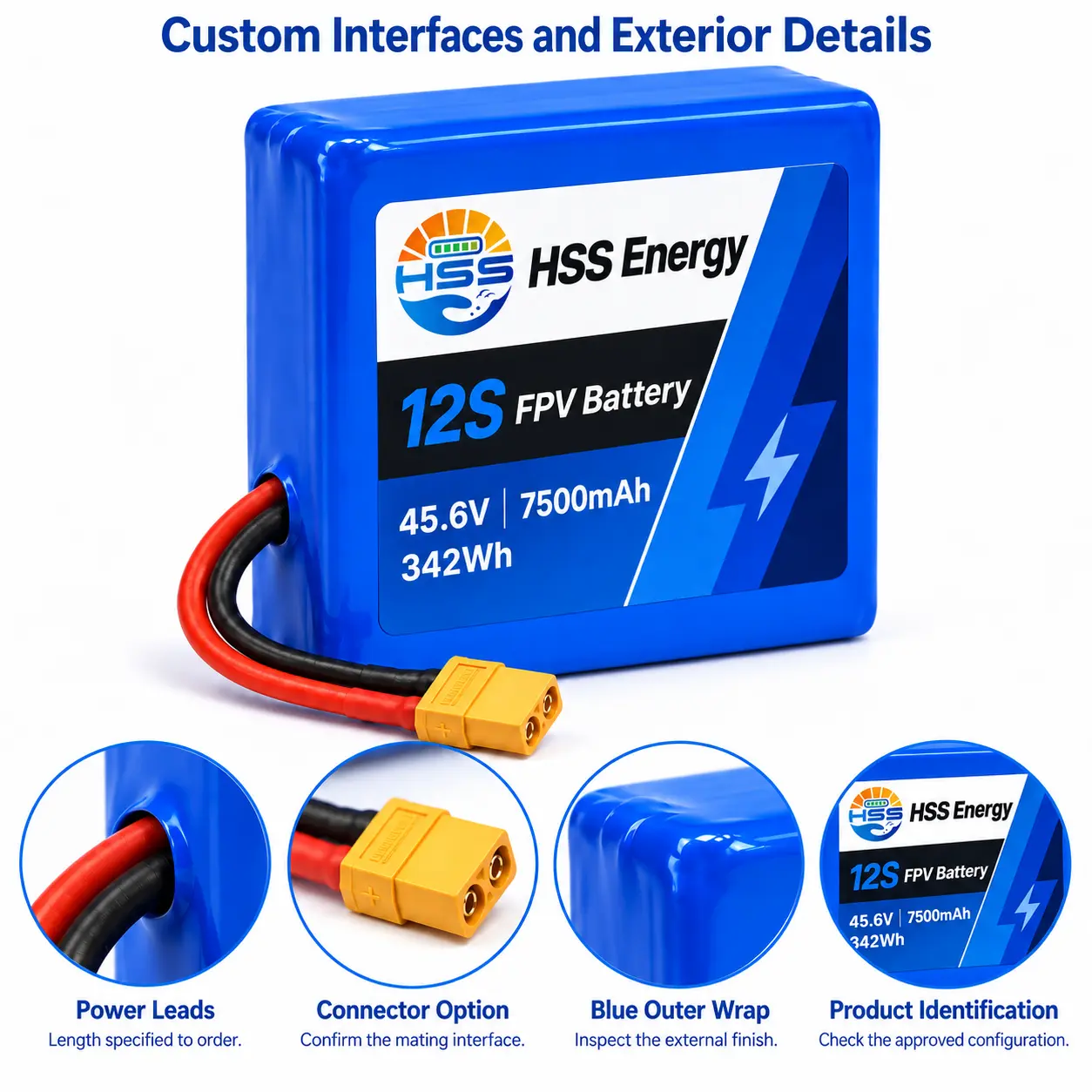

Detaljillustration • Visade komponenter representerar konfigurerbara alternativ.

För detta 12S 7500mAh-batteri definierar gränssnittsritningen elektrodstorlek och längd, kontakttyp, polaritet och kabelutgångsposition. Ange den kompletta 12S-balanskabelns topologi och pinout bredvid huvudkontakten. XH-7P-posten i tabellen är ett alternativ, inte ett komplett kopplingsschema. Den färdiga anslutningen måste matcha flygplanet och laddaren.

Exteriör efterbehandling och slutbesiktning

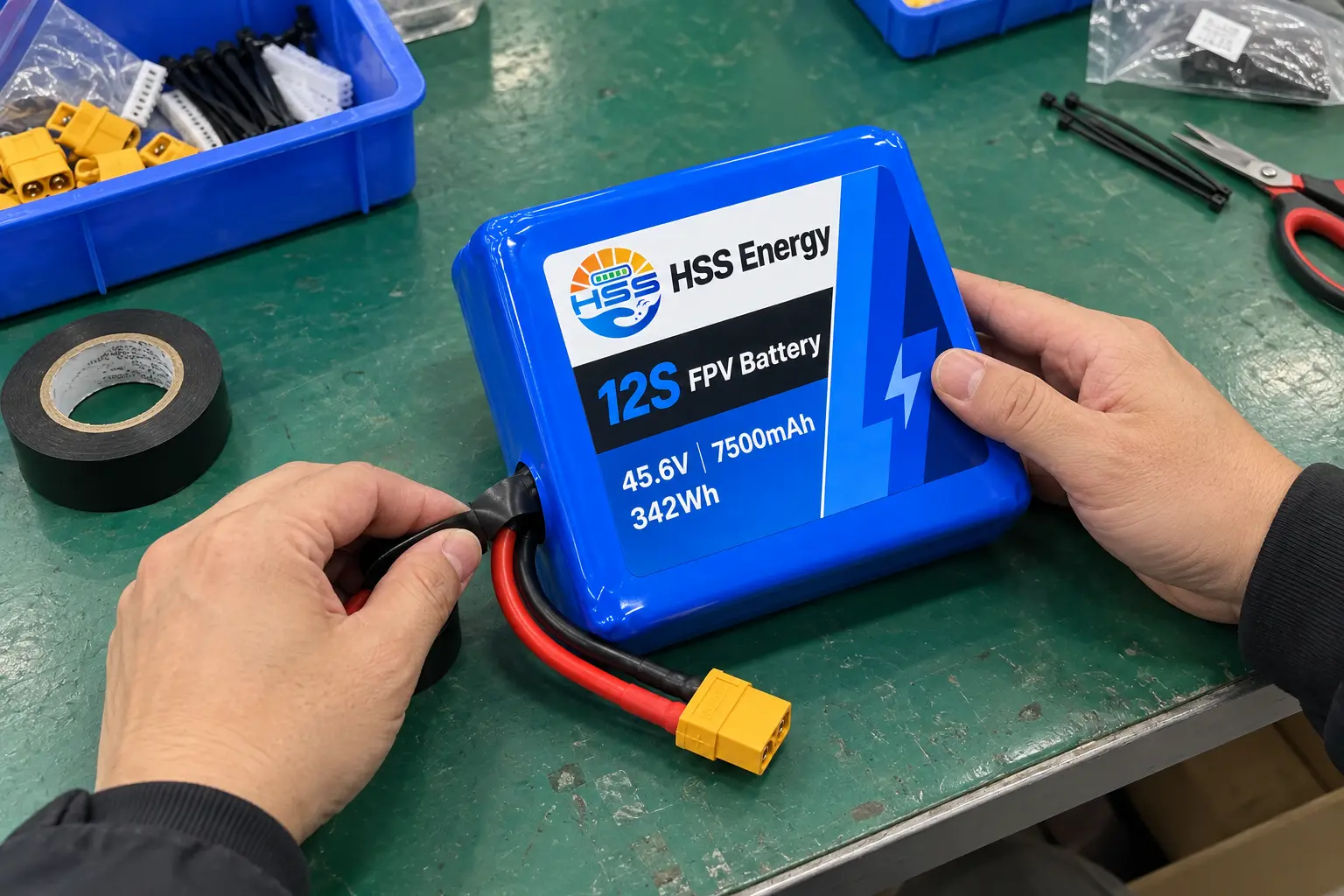

Processillustration • Kabelutgångsisolering och ytterfinish.

För HSS Energy 12S 7500mAh FPV-batteri, kontrollerar efterbehandling adresslindningskanter och isolering vid kabelutgången. Förpackningen förblir stödd medan dessa områden undersöks; ledningarna är inte lyftpunkter.

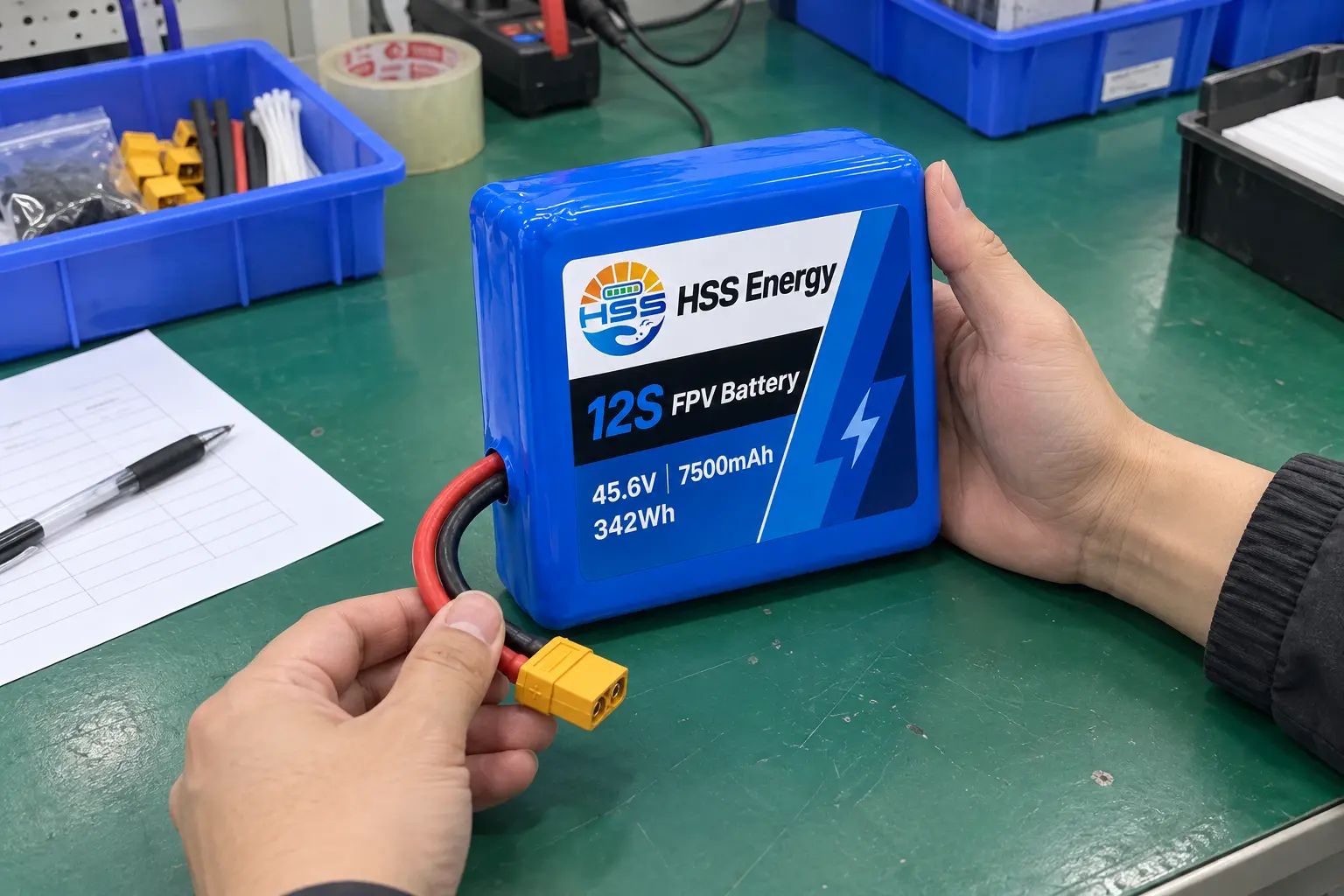

Processillustration • Inspektion av färdigt paket exteriör och kontaktdon.

Slutbesiktning jämför etiketten med den godkända modellen och kontrollerar om det finns omslagsskador, lösa etikettkanter och defekter i anslutningshuset. Anteckna eventuella avvikelser mot enheten eller satsen innan packning.

Elkontroller och ansluten åldring

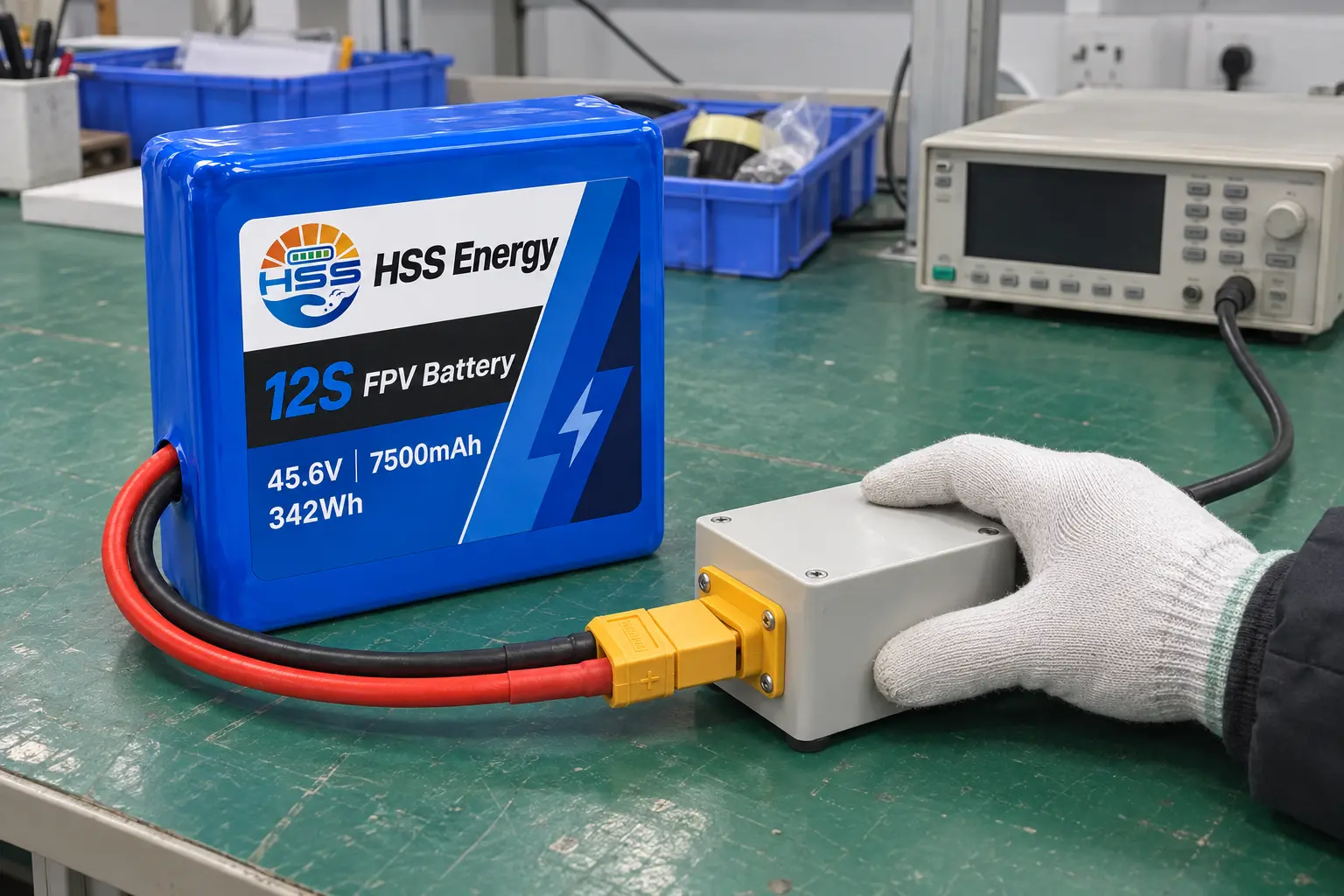

Processillustration • Förpackning ansluten till en elektrisk inspektionsfixtur.

Elektrisk utvärdering av detta 45,6V FPV-batteri startar med polaritets- och spänningskontroller vid en isolerad armatur. Kapacitets- och belastningstester kräver definierade ström-, temperatur- och stoppgränser. Den illustrerade anslutningen representerar inte ett högströmsurladdningstest.

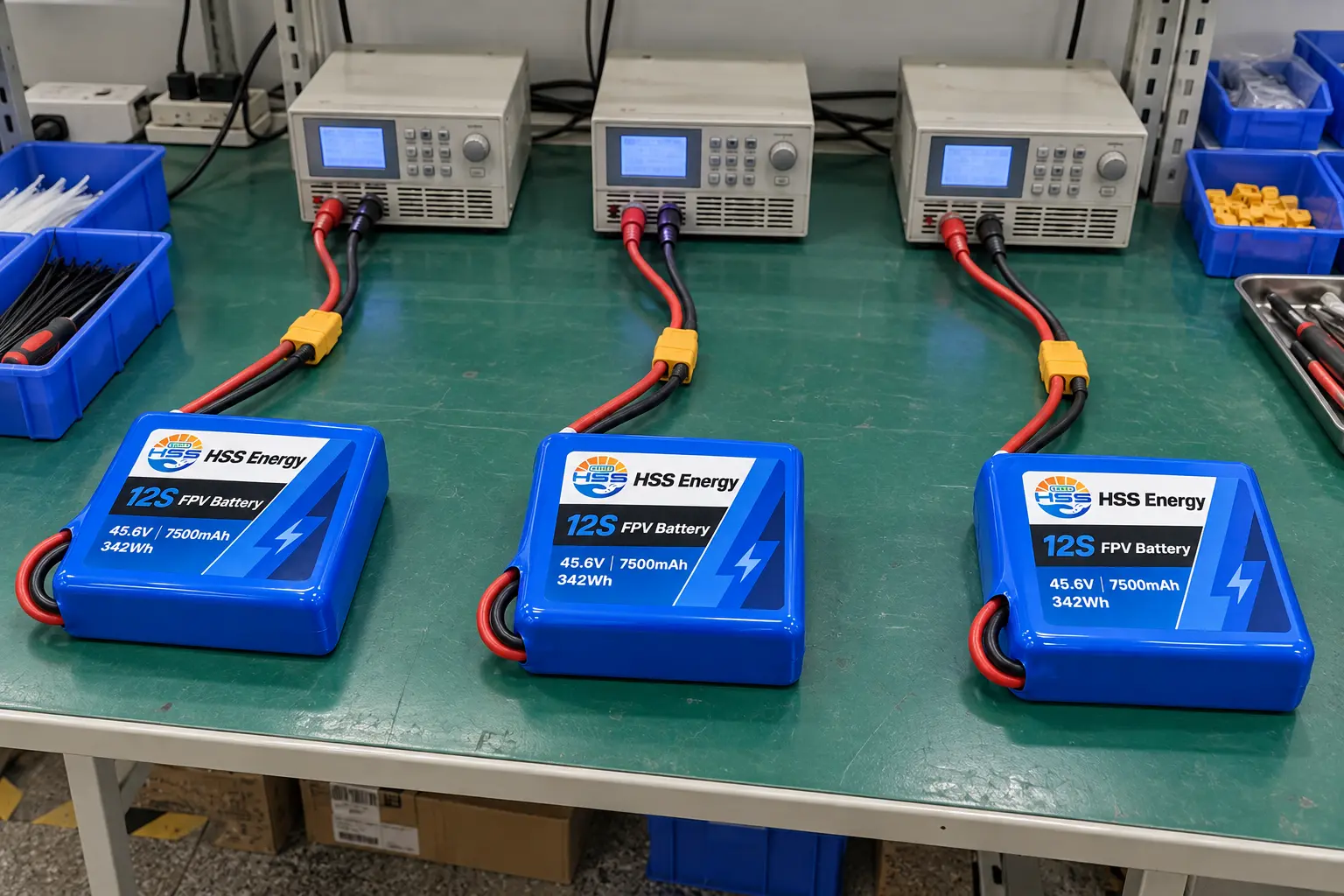

Processillustration • Förpackningar kopplade till separata åldringsutvärderingskanaler.

Åldringsillustrationen visar separata anslutna kanaler med mellanrum mellan förpackningarna. En utvärderingsplan anger driftsekvens, varaktighet och acceptansgränser, med övervakning av spänningsförändringar, temperatur och synliga avvikelser. Laddning kräver också det godkända balansgränssnittet.

Skyddsförpackning

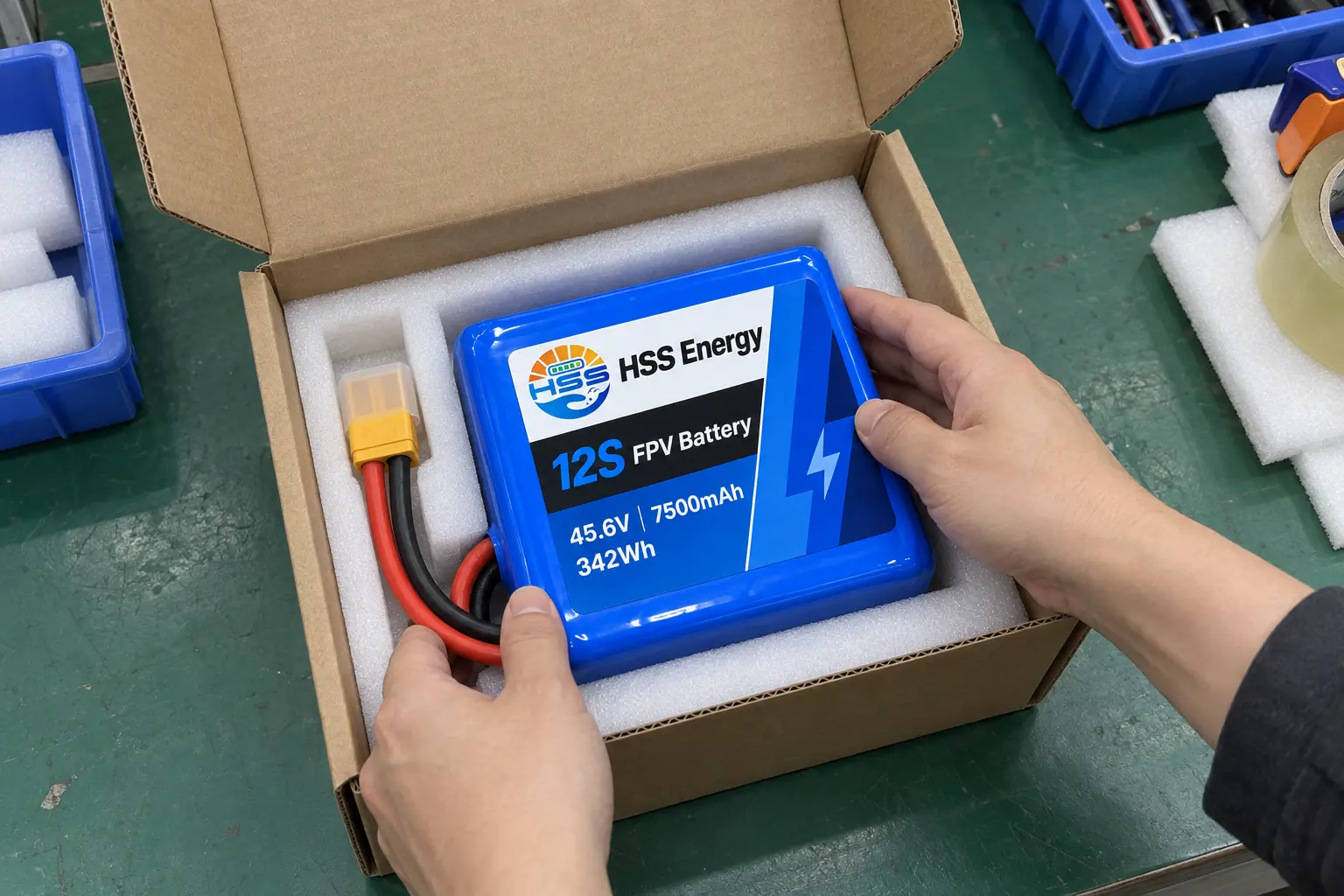

Förpackningsillustration • Kundkonfigurerbar dämpning och kontaktskydd.

Det illustrerade 12S FPV-batteriet sitter i en skumurtagning med sin kontakt skyddad och dess kablar hålls fria från kompression. Förpackningsmaterial, fasthållning och kartongidentifiering specificeras för varje beställning; det avbildade arrangemanget är ett exempel.

FAQ

Avgör nominell energi flygtiden?

Nej. Flygplanets massa, framdrivningseffektivitet, nyttolast och flygprofil påverkar användbar uthållighet. Utvärdera packningen i det avsedda flygplanet med en lämplig flygreserv.

Kan jag använda en befintlig 12S-laddare?

Endast om dess laddningsprofil, cut-off-inställning och kompletta balanspinout matchar detta paket. Enbart serieantalet är inte tillräckligt; se avsnitten om elektriska specifikationer och gränssnitt.

Vilka test- och transportdokument gäller?

Dokumenten måste identifiera det färdiga paketet eller uttryckligen täcka dess konfiguration. En rapport på cellnivå etablerar inte i sig täckning för färdigt paket.

Konfigurationsgranskning

För en beställning av HSS Energy 12S 7500mAh FPV-batteri, tillhandahåll flygskrovsmodell, lastprofil och installationsritning. Dessa ingångar fastställer konfigurations- och acceptanskriterierna före provgodkännande.
