6S 4200mAh FPV-batteri

Konfiguration av FPV-racingpaket

HSS Energy 6S 4200mAh FPV Batteriorderplanering börjar med racingplattformen. Acceleration och ihållande gas ställer olika krav på packningen. Jämför den förväntade strömmen under ett varv med båda urladdningsgränserna och utvärdera sedan den installerade massan och tyngdpunkten på det valda flygplanet.

Kapacitets- och energiplanering

Ett 4200mAh FPV-batteri ger en definierad kapacitet för planering av en FPV-session. Dess 93,24Wh nominella energi är produkten av 22,2V och 4,2Ah. Användbar flyglängd beror på effektbehov och reserv som behålls för landning; fastställa dessa på det valda flygplanet snarare än att uppskatta varaktigheten utifrån enbart kapacitet.

Elektrisk specifikation

Laddnings- och driftsförhållanden

För detta 22,2V FPV-batteri är den nominella spänningen inte slutpunkten för laddning. Välj laddningsutrustning och en godkänd laddningsprofil som respekterar 25,2V-paketets cut-off. Det angivna värdet på 12,6A är den maximala laddningsströmmen, inte en standardinställning för varje kabel eller laddare.

Ställ in flygplansvarningar och landningsreserv med hjälp av verifierat systembeteende under belastning; urladdningsgränsen är inte ett rekommenderat landningslarm. Cykelns livslängd beror på laddnings- och urladdningsförhållandena och kapacitetsretentionskriteriet. Kom överens om testgrunden när du använder 200-cykelreferensen för upphandling; det är inte en garantitid.

Kaross kuvert och monteringsavstånd

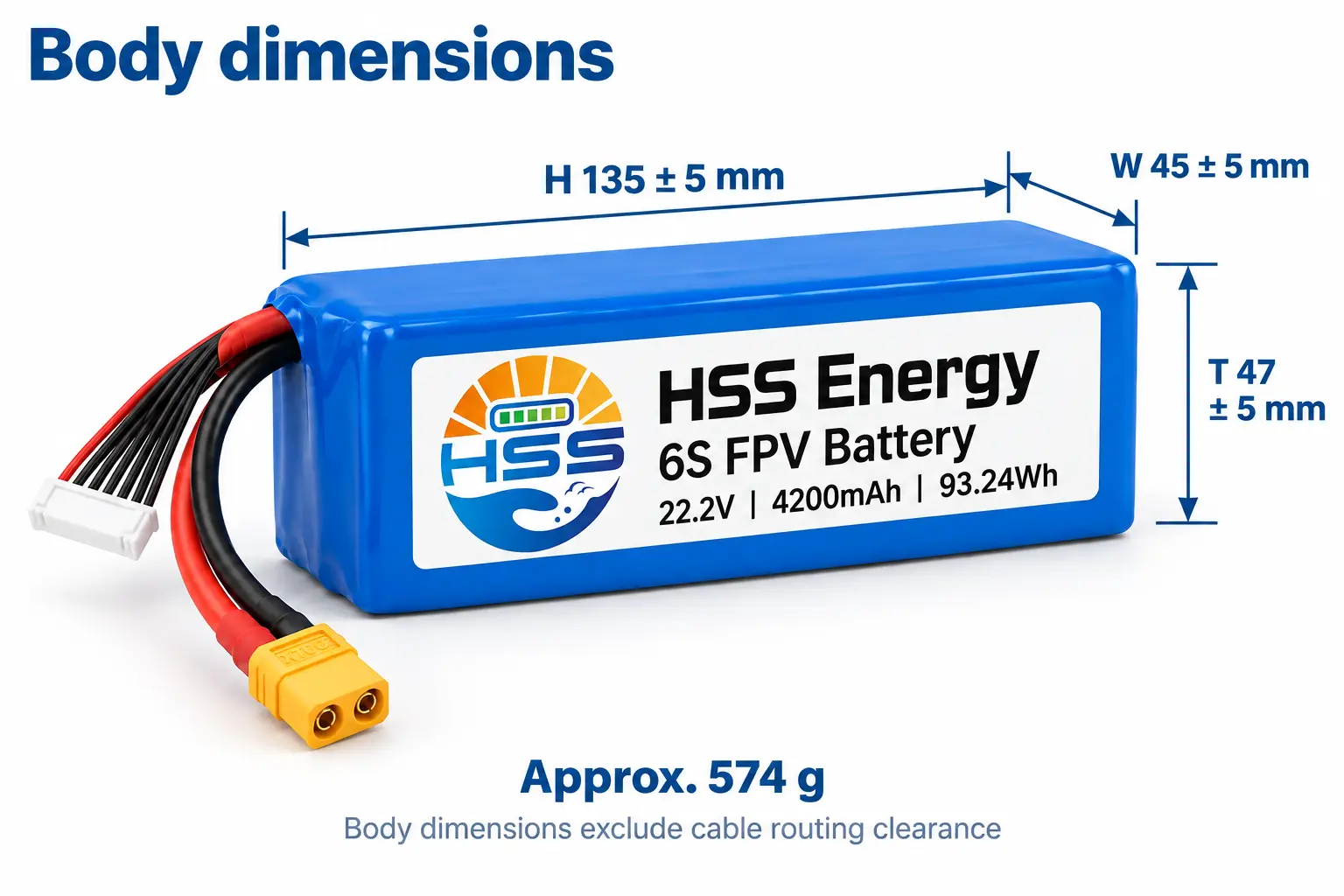

Måttillustration • Kroppsstorlek och ungefärlig vikt

H identifierar kroppsaxeln på 135 mm, inklusive när förpackningen läggs horisontellt. Ta hänsyn till de angivna toleranserna och ytterligare ledningsavstånd. Monteringsstödet ska hålla kroppen utan att belasta kabelutgången.

Celltyp och exteriörkontroller

Det här halvfasta FPV-batteriet använder en blå värmekrympande ytterhölje. Cellkemi och exteriör finish är separata egenskaper: visuell inspektion kontrollerar isoleringen, etiketten och kabelutgången, medan elektrisk acceptans kräver mätningar.

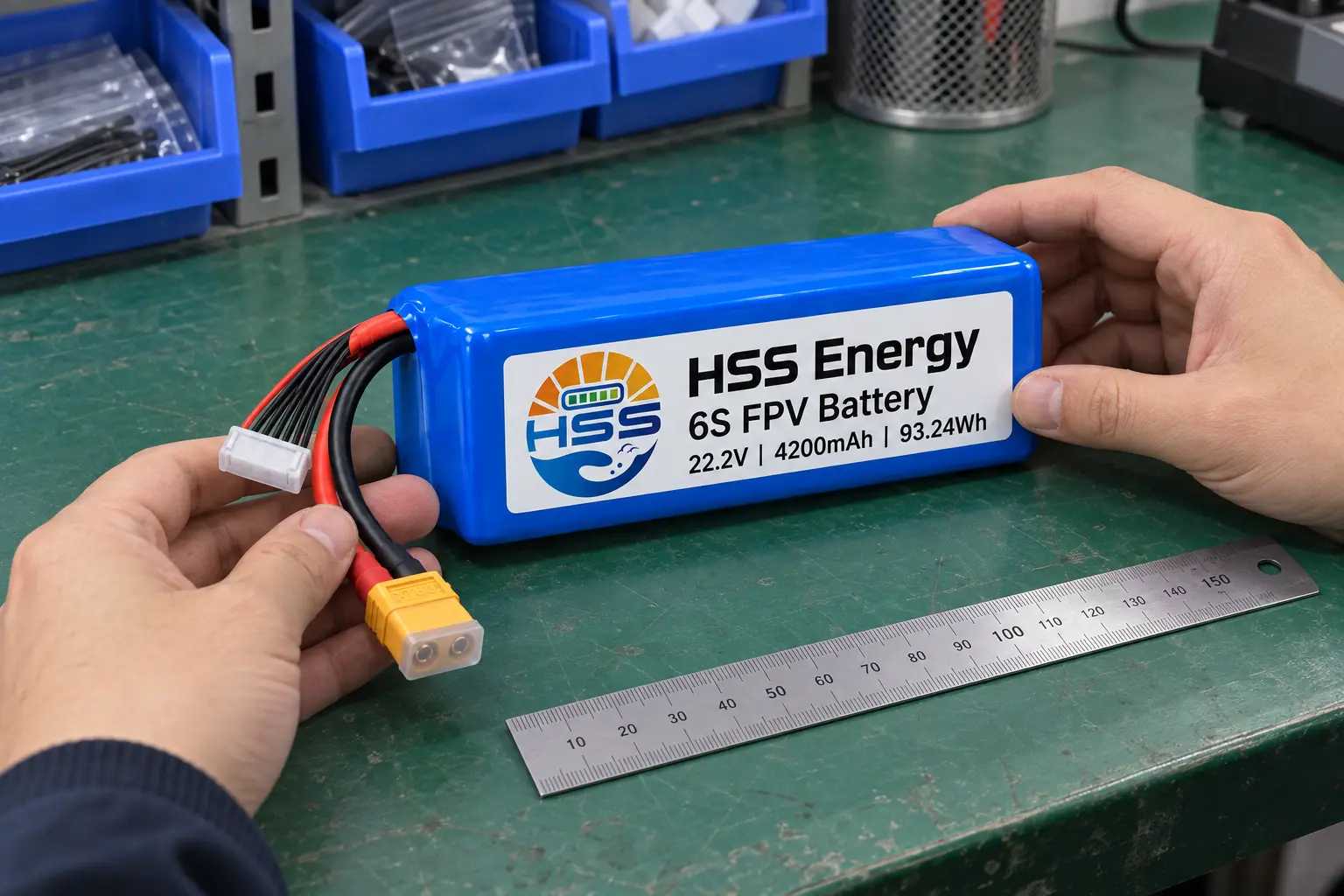

Processillustration • Utvändig inspektion med mätguide

Kontinuerlig belastning och korta toppar

6S 4200mAh FPV-batteriet har separata kontinuerliga och kortvariga urladdningsgränser. När du utvärderar ett 35C FPV-batteri, jämför hela strömprofilen med 147A kontinuerlig klassificering. 294A toppklassificeringen gäller i högst tre sekunder; den fastställer inte en tillåten repetitionsfrekvens eller genomsnittlig belastning.

Den fullständiga strömvägen måste stödja den avsedda uppgiften. Upprätta termiskt beteende och tillåten belastning för det valda lednings- och anslutningsarrangemanget före flygning; de valfria referensdelarna upprättar inte en anslutningsklassning på 147A eller 294A.

Huvudkontakt och kabeldragning

XT60-kontakten som visas är en valfri referenskonfiguration. Huvudkabeln och kontakten kan väljas för att passa installationen. Ange passningsriktning, polaritet och dragavlastning på orderritningen.

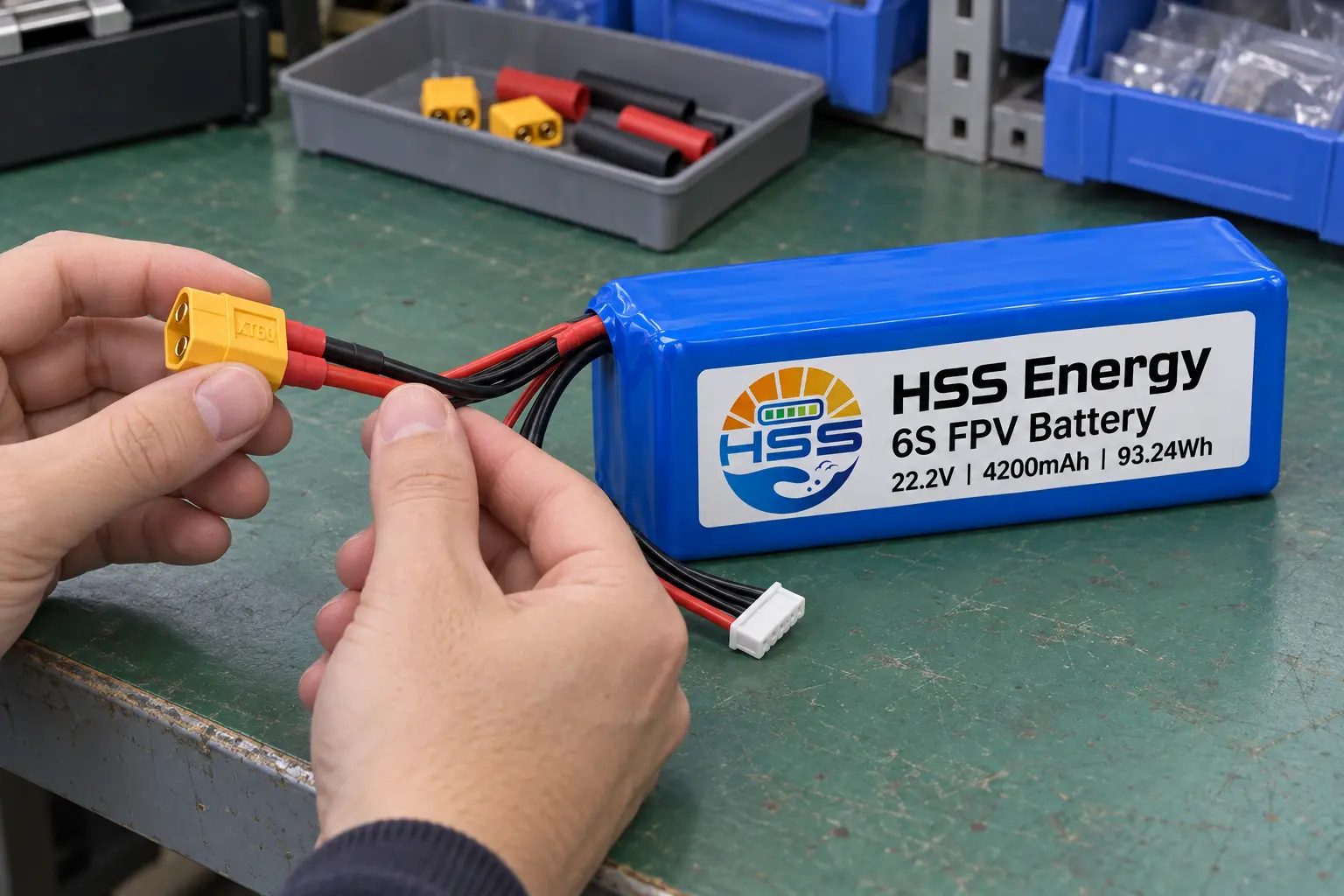

Processillustration • Kontakthus och dragavlastningsinspektion

Inspektera huset för skador och kontrollera isoleringen vid ledningsutgången. Lämna tillräckligt med dragningsavstånd för att koppla från huset utan att dra i kabelskarven.

Racing plattform val

Välj detta 6S FPV-racingbatteri för en plattform med utrymme och massa för ett paket på cirka 574 g. Utvärdera gasrespons, spänning under belastning och temperatur under den avsedda sessionen. Urladdningsvärdena stöder belastningsjämförelse; de definierar inte en kompatibel ramstorlek eller bekräftar behörighet för en viss racingklass.

Elektriska kontroller och balanssele

Den valfria balansselen är 22AWG, 60 mm, med en XH-7P-kontakt märkt B0–B6. Bekräfta dess kontaktsekvens mot den valda laddningsutrustningen före anslutning.

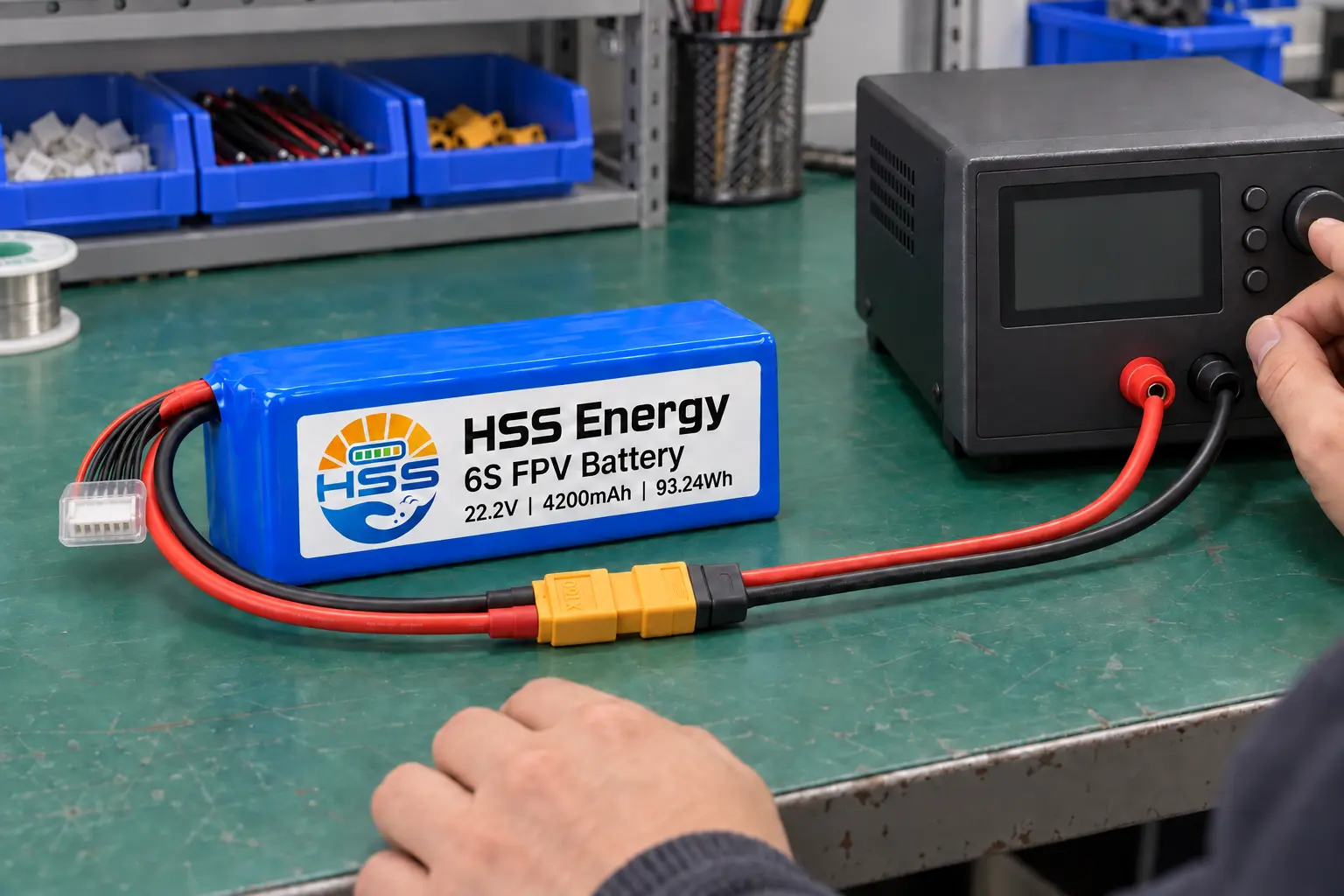

Processillustration • Inställning av huvudpaketets spänningsanslutning

Den avbildade anslutningen gäller total paketspänning. Individuella serie-gruppkontroller kräver balansselen. Håll spänningsinspektionen åtskild från belastningstestning och registrera resultaten mot förpackningsidentifikationen.

Skyddad förvaring och identifiering

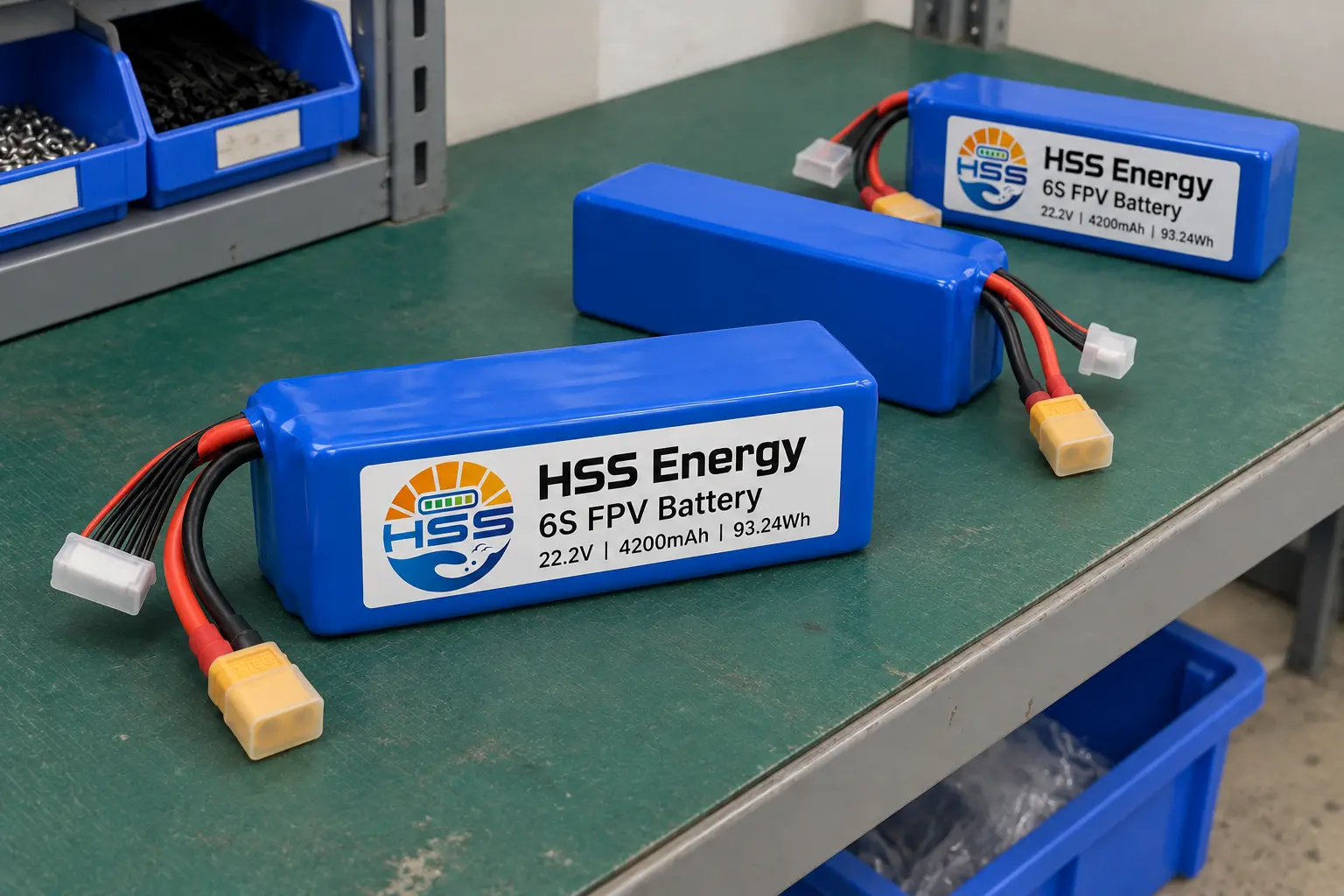

Processillustration • Frånkopplade förpackningar i skyddad staging

Håll kontakterna individuellt isolerade och kablar inom varje förpacknings lagringsutrymme. Separera färdiga förpackningar från pågående arbete så att identifiering och inspektionsstatus förblir tydliga. Den här scenen visar lagring, inte aktivt åldrande.

Förpackning för den valda konfigurationen

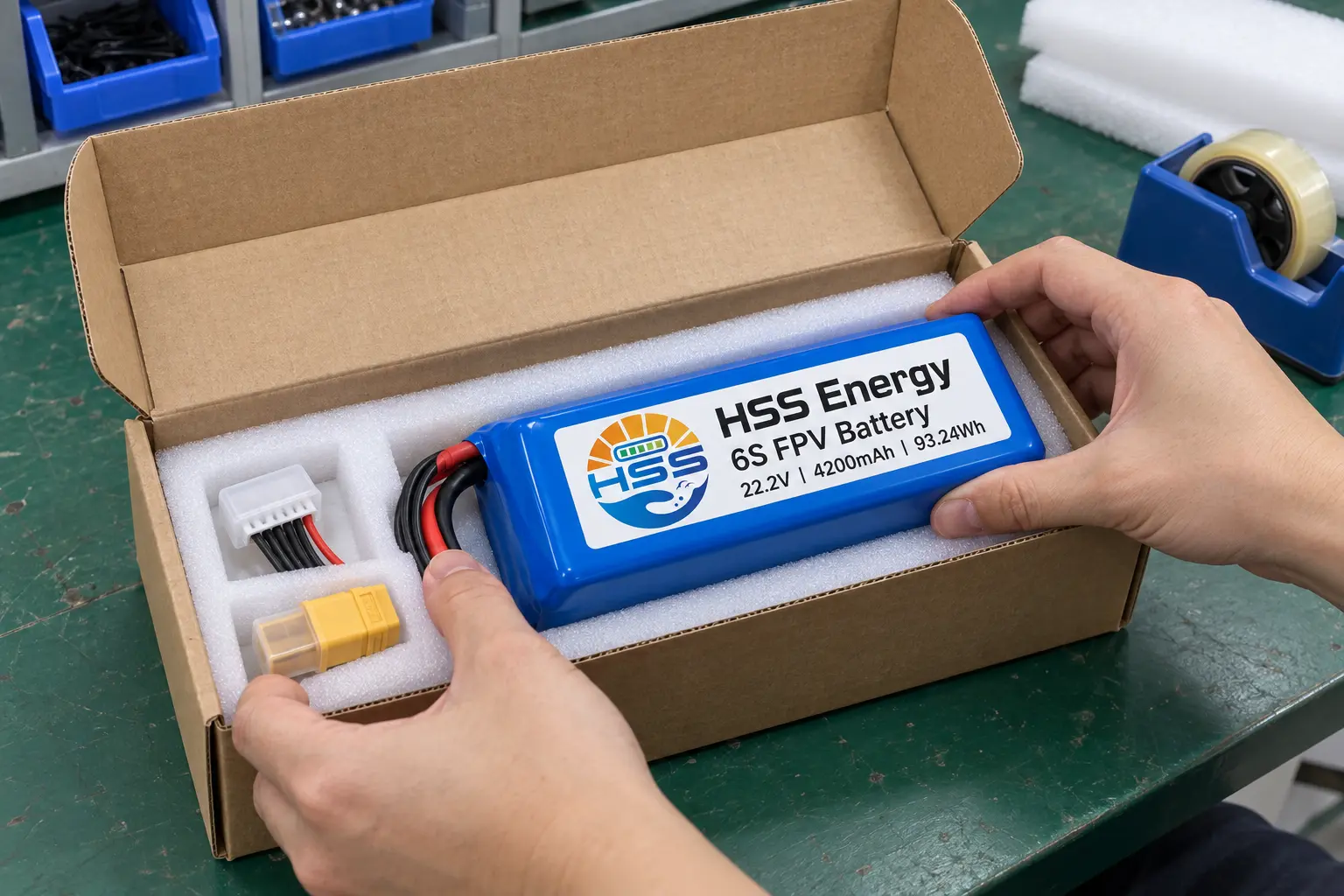

Förpackningsillustration • Dämpning och separata kopplingsurtag

Förpackningen konfigureras efter kundens krav. Dämpning ska stödja packkroppen samtidigt som det lämnar utrymme för de valda ledningarna och de skyddade kontakterna. Före stängning, kontrollera att ingen ledning korsar en boxkant eller är instängd under batteriet. Bilagan och kartongen som visas är förpackningsexempel, inte en fast medföljande förpackning.

FAQ

Kan paketet ersätta alla batterier märkta 6S

Nej. Matcha hela spänningsintervallet, monterad massa, karossenvelopp och validerat strömbehov till flygplanet. Enbart antalet serier är otillräckligt.

Vad ska en provutvärdering fastställa

Utvärdera fysisk passform, balans, ledningsdragning och den avsedda lastprofilen på själva plattformen. Definiera acceptanskriterier innan du jämför prover eller gör upprepade beställningar.

Vilka är beställnings- och leveransvillkoren

Begär en offert för den valda konfigurationen och kvantiteten. Minsta kvantitet, provtillgänglighet, ledtid och garantivillkor är överenskomna för beställningen snarare än antas från denna sida.

Vilka transportdokument som gäller

Begär dokument som gäller den exakta batterikonfigurationen och destinationen. Den här sidan gör inte anspråk på ett visst certifikat, godkänd fraktväg eller godkännande från transportören.

För HSS Energy 6S 4200mAh FPV-batteri bör beställningsspecifikationen identifiera monteringsritningen, förväntad ström över tiden, valda gränssnitt och förpackningsarrangemang. Behåll den godkända provkonfigurationen som referens för efterföljande beställningar.
