6S 8000mAh FPV-batteri

Integration startar vid full laddning

HSS Energy 6S 8000mAh FPV-batteribeställningsspecifikationer börjar med flygplanets kraftsystem. Denna modell kombinerar en kapacitet på 8 Ah med en laddningsändpunkt på 26,4 V. Kontrollera elektronikkompatibiliteten vid full laddning och reservera fysiskt utrymme för den långa kroppen innan du väljer anslutningsarrangemang.

Energibudget för den planerade flygningen

Använd den nominella energin på 184,8 Wh för detta 8 000 mAh FPV-batteripaket som en input till flygplanets energibudget. Enbart kapacitet kan inte fastställa flygtid: flygplanets massa, manövrar och landningsreserven påverkar den energi som finns tillgänglig för uppdraget. Jämför representativa flygloggar med den planerade reserven innan du ställer in en sessionslängd.

Elektrisk specifikation

Flygplans spänningskompatibilitet

Ett 23,1V FPV-batteri bör anpassas till det tillåtna utbudet för varje ansluten enhet, inklusive motorstyrenheter och extraelektronik. En 6S-etikett i sig bekräftar inte kompatibilitet med den övre ändpunkten på 26,4V. Redogör för driftstransienter när systemdesignern fastställer spänningsmarginalen.

Temperatur- och lagringsgränser

Det angivna laddningsintervallet för låga temperaturer kräver en validerad laddningsprocedur och skydd som är lämpligt för det faktiska paketet. Den tillåter inte obegränsad laddning under fryspunkten. Använd utsläppsgränsen som en driftsgräns, inte som varningsinställning för flygplanets landning.

Laddningsprofil och övervakad cykling

Att ladda ett 8000mAh högspänningsbatteri kräver en slutpunkt som matchar dess cellsystem. Här motsvarar 26,4V-paketgränsen 4,4V per seriegrupp. Välj utrustning som uttryckligen stöder denna slutpunkt och paketkonfigurationen; välj inte ett laddningsläge enbart för att det är märkt 6S eller LiHV.

Den maximala laddningsströmmen på 8,0 A är skild från urladdningsvärdena. Bekräfta balansanslutningen och polariteten innan du aktiverar den godkända profilen. Laddnings- och testinställningar bör kontrolleras mot beställningsspecifikationen, snarare än att kopieras från en annan förpackningsstorlek.

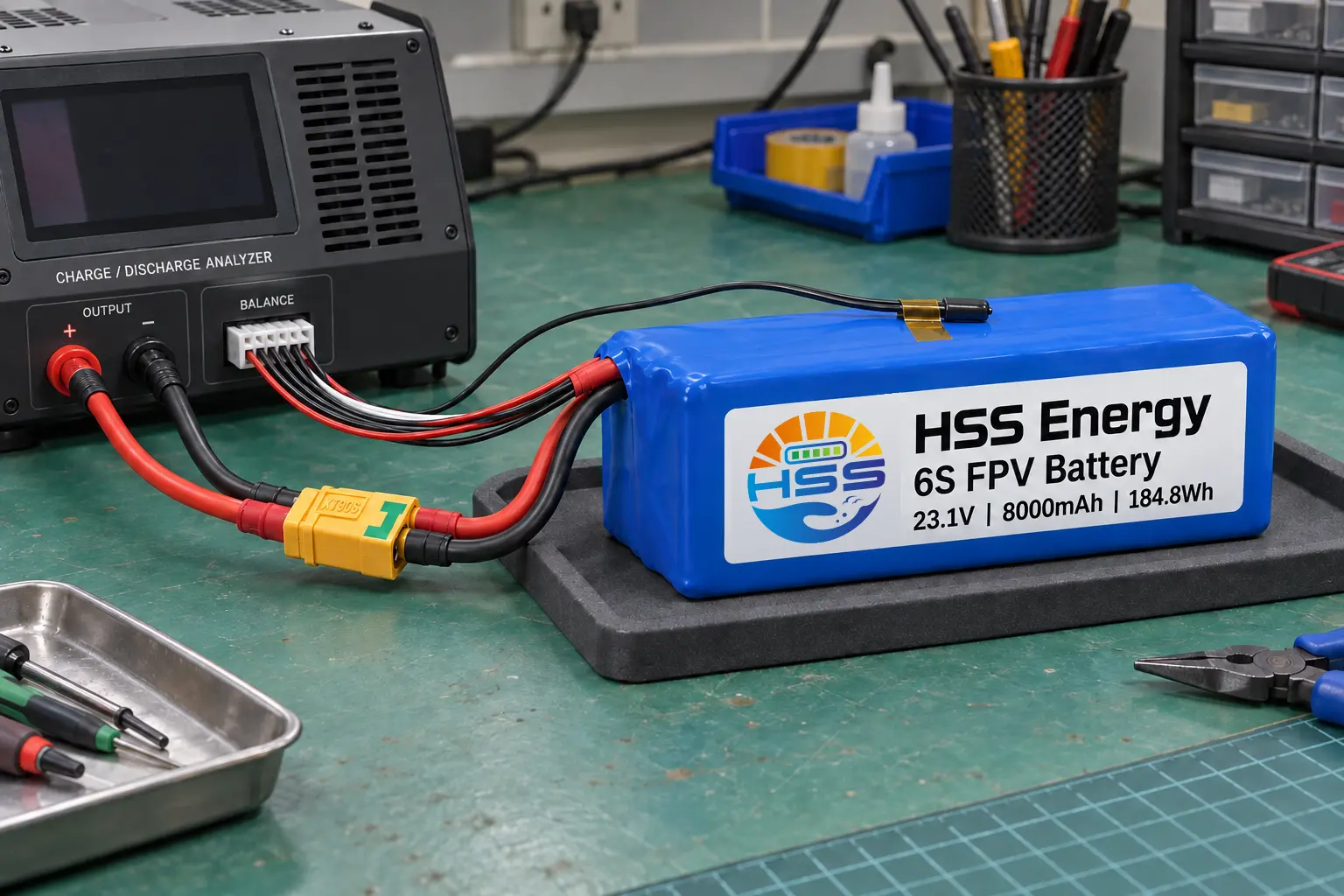

Processillustration • Ansluten laddnings- och urladdningscykelinställning

Vad en cykelutvärdering ska registrera

För 6S 8000mAh FPV-batteriet definierar en meningsfull cykelutvärdering laddnings- och urladdningsström, temperatur, viloperioder och slutpunkten för bibehållen kapacitet. Registrera förpackningsidentifiering tillsammans med den uppmätta kapaciteten och temperaturhistoriken. Referensen för 500 cykler är inte ett testresultat som visas i denna illustration eller en garantiperiod.

Huvudkretsen, balansselen och ytsonden på bilden visar övervakningsarrangemanget, inte registrerade mätningar.

Kroppskuvert och mekanisk passform

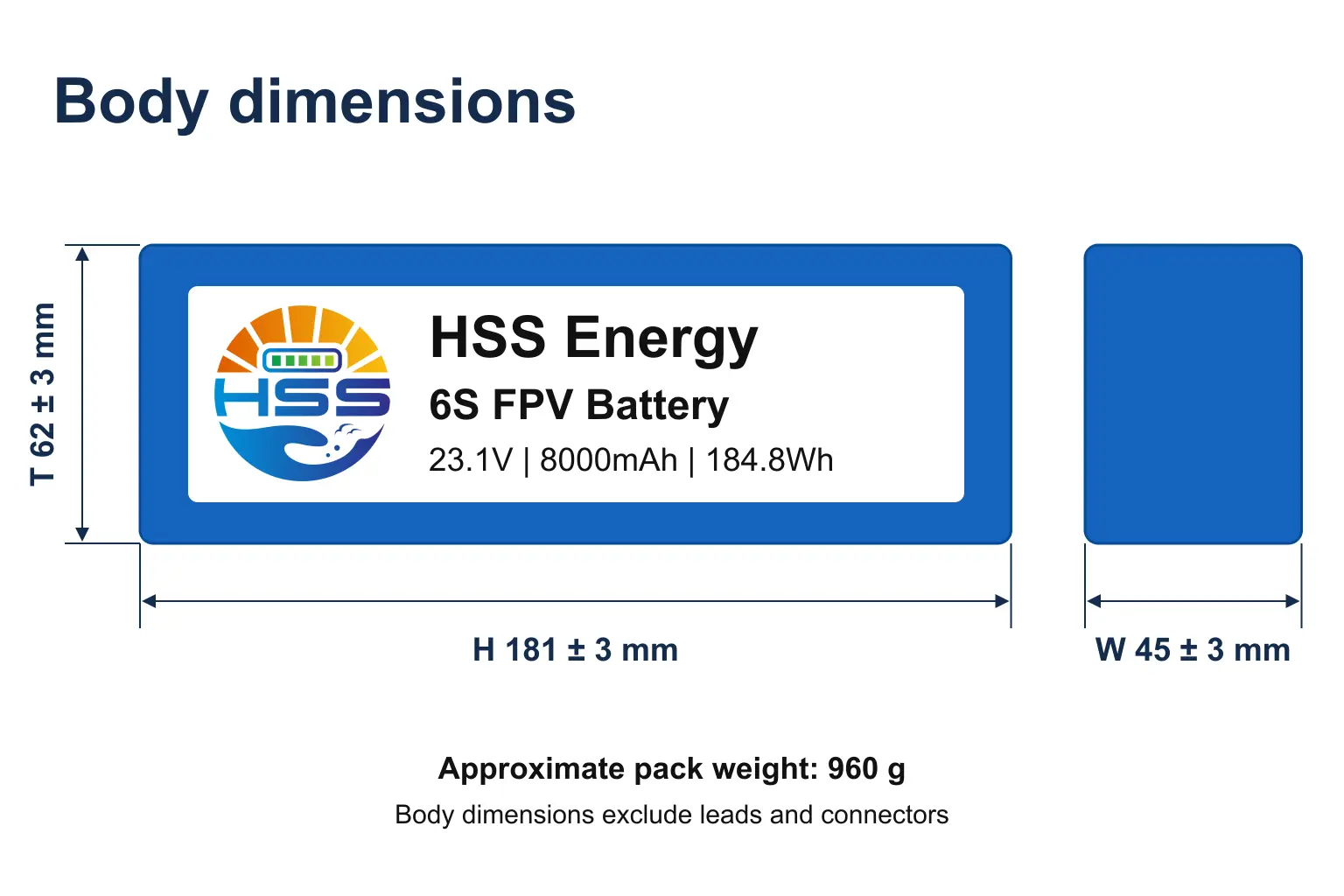

Dimensionell illustration • Nominella kroppsaxlar och toleranser

Detta halvfasta batteri på 8 000 mAh har en lång blått omslagen kropp. Dimensionen på 181 mm behåller H-beteckningen även när paketet är monterat horisontellt. Budgetutrymme för toleranser, dämpning och kabelutgång separat; kroppsritningen exkluderar de externa ledningarna och kontakterna.

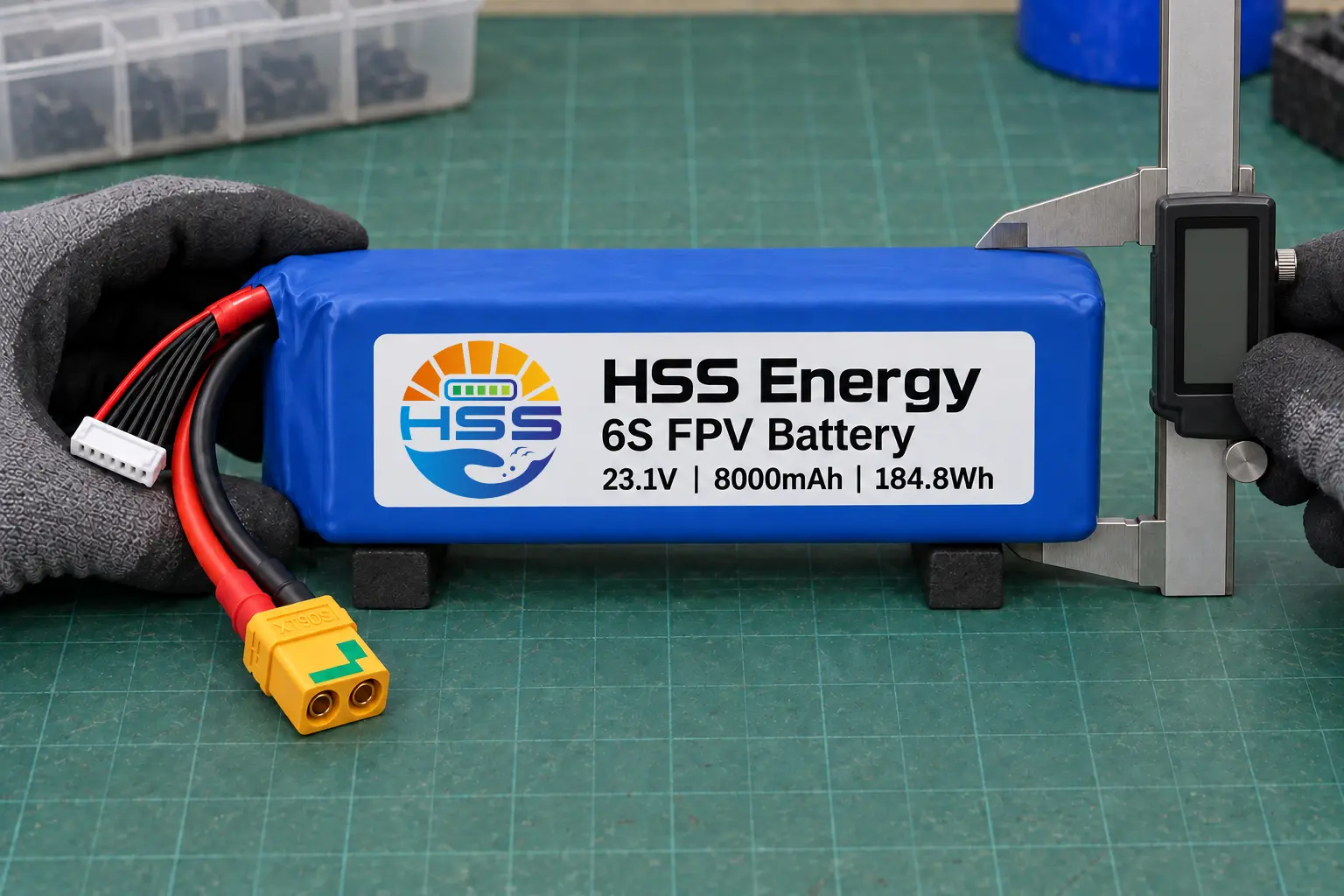

Processillustration • Yttermåttbesiktning

Kontrollera den färdiga karossen vid de inspektionspunkter som anges på monteringsritningen. En fixtur ska hålla fast förpackningen på cirka 960 g utan att krossa omslaget eller använda ledningarna för att bära dess vikt.

Kontinuerlig efterfrågan och korta pulser

Utvärdera detta 6S 25C FPV-batteri mot ihållande ström separat från korta accelerationsbelastningar. 200A kontinuerlig klassificering och 400A toppklassning beskriver olika driftsförhållanden. En topp får inte vara längre än två sekunder; detta definierar inte hur ofta det kan återkomma eller visa sig vara acceptabel temperaturökning i den installerade enheten.

Extern efterbehandling och identifiering

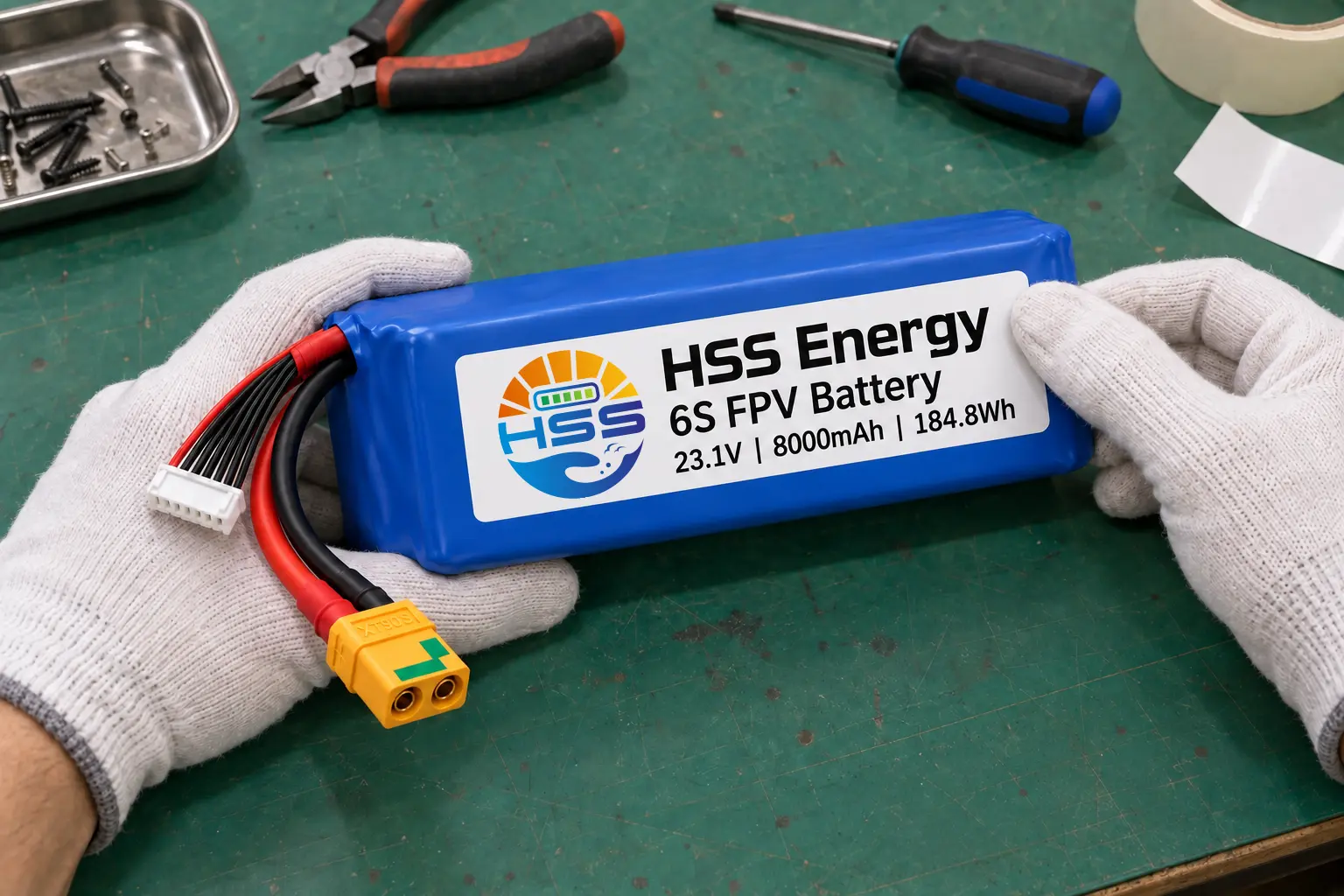

Processillustration • Etikettplacering och exteriör efterbehandling

En läsbar etikett kopplar det färdiga paketet till dess spännings- och kapacitetsspecifikation. Utvändiga kontroller bör leta efter upplyfta etikettkanter, skadad isolering eller en blockerad kabelutgång. Dessa synliga kontroller ersätter inte mätningar av elektrisk acceptans.

Anslutningsarrangemang för beställningen

Ledningslängd, kabelstorlek och kontakter kan konfigureras efter kundens önskemål. Verifiera strömkapacitet och temperaturökning för den valda enheten. De valfria referensdelarna är inte i sig en bekräftelse på en 200A eller 400A komplett strömväg.

Dämpning och kartongförslutning

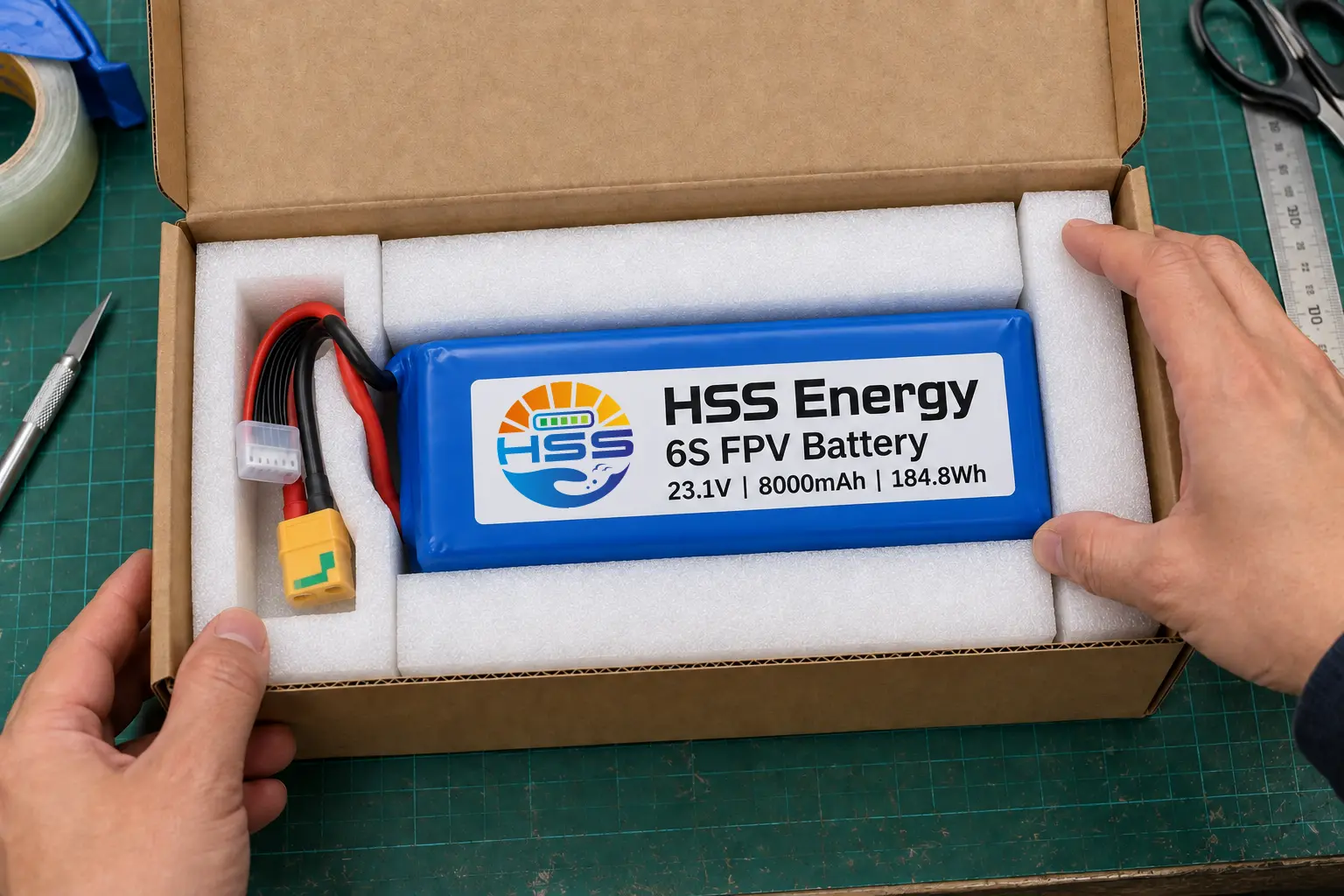

Förpackningsillustration • Kroppsstöd och isolerade anslutningsutrymmen

Ange förpackning runt det slutliga blyarrangemanget. Den illustrerade insatsen stöder kroppen och separerar de skyddade kontakterna; ingen tråd får korsa en stängningskant. Skum och kartongdetaljer förblir kundkonfigurerbara.

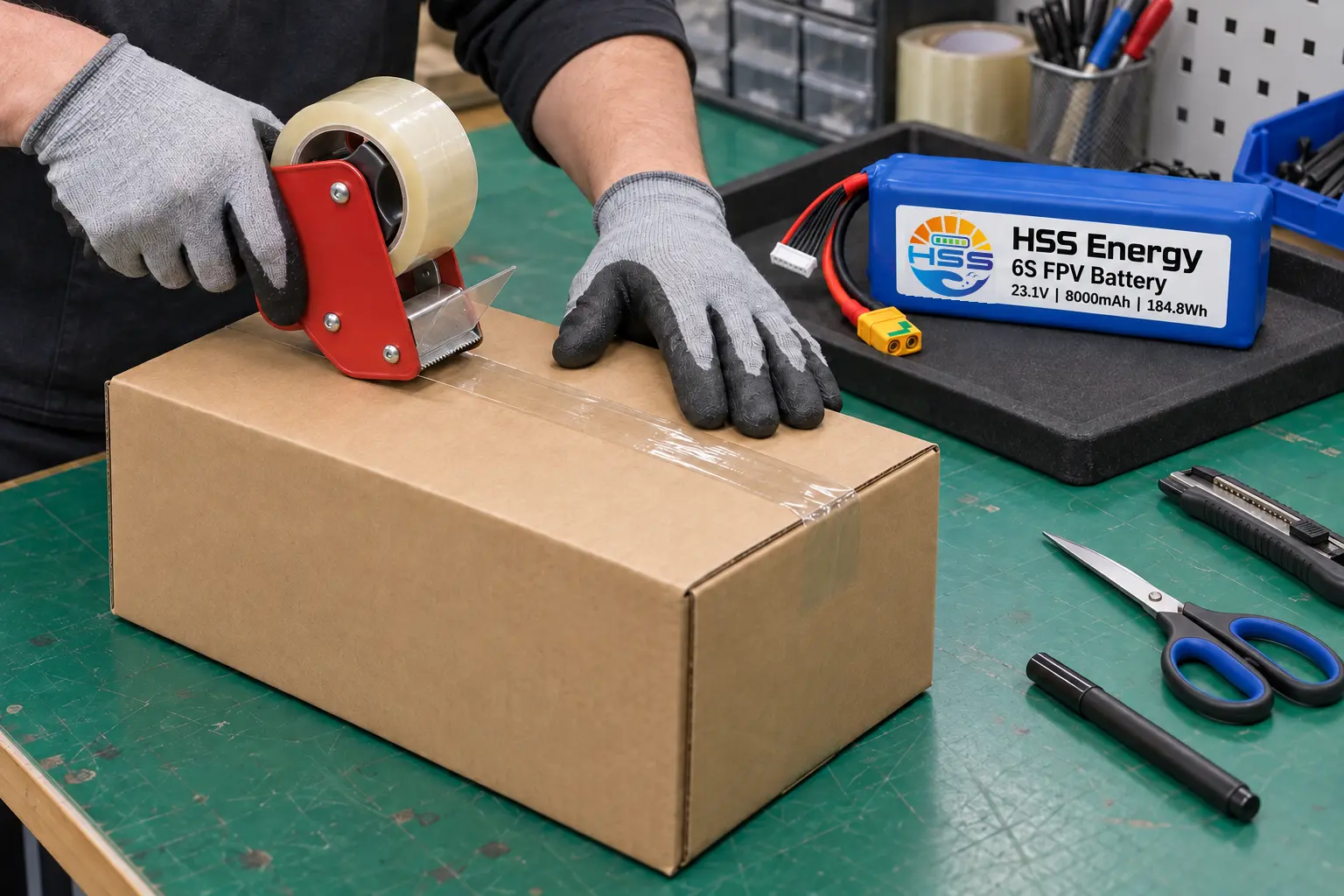

Processillustration • Kartongförsegling vid packningsstationen

FAQ

Betyder halvfast en cell i helt fast tillstånd?

Nej. Denna modell är specificerad som halvfast. Den beskrivningen fastställer inte en elektrolyt i fast tillstånd eller en icke-antändlighetsklassificering.

Vad ska åtfölja en provutvärdering?

Håll provkonfigurationen, avsedd lastprofil och acceptanskriterier tillsammans. Registrera uppmätta resultat mot den konfigurationen innan du ställer kraven för upprepade beställningar.

Hur bestäms köp- och leveransvillkor?

Provtillgänglighet, minsta kvantitet, ledtid och garanti avtalas genom offert. Transportdokument och transportörens godkännande måste kontrolleras för den exakta konfigurationen, destinationen och fraktvägen.

En HSS Energy 6S 8000mAh FPV-batteribeställning bör identifiera den godkända elektriska konfigurationen och monteringsskalet. Registrera provacceptanskriterier med förpackningsarrangemanget så att upprepade leveranser kan kontrolleras mot samma specifikation.
