8S 25000mAh UAV-batteri

HSS Energy-beställningsgranskning för varje 8S 25000mAh UAV-batteri startar med flygplanets spänningsområde, belastningsprofil och monteringshölje. Paketet kombinerar åtta seriegrupper med kapacitet på 25 Ah. Innan integration, bekräfta 33,6V laddningsändpunkt, 22,0V urladdningsgräns och externa anslutningar mot hela UAV-strömsystemet.

Tekniska specifikationer

Applikationspassning

Kontrollera fem gränser före provutvärdering: 33,6V maximal laddningsspänning, 75A kontinuerlig belastning, 250A toppklassificering, en 195 × 90 × 78 mm kropp och cirka 2650g installerad massa. Dessa värden definierar den första kompatibilitetsskärmen; de ersätter inte granskning på flygplansnivå.

Konfigurationsdata för provutvärdering

Ange flygplanets spänningsområde, kontinuerlig och toppströmsprofil, tillgängligt batterifack, kabelutgångsriktning, kontakt och polaritet samt laddarkonfiguration. Dessa indata används för att granska det föreslagna provet mot det avsedda flygplanet.

Energibudget och installerad massa

Använd den nominella energin på 740 Wh för detta 25 Ah UAV-batteripaket som en input till uppdragsplaneringen, inte som ett direkt flygtidslöfte. Flygplanets massa, nyttolast, framdrivningseffektivitet, väder, rutt och landningsreserv bestämmer användbar uthållighet. Den cirka 2650 g packmassan måste också ingå i nyttolast och tyngdpunktsberäkningar.

Spänningskompatibilitet

Ett 29,6V 25Ah UAV-batteri når 33,6V vid laddningsavbrott. Bekräfta att motorstyrenheter, kraftfördelning, flygelektronik och hjälplaster accepterar den fulladdade spänningen. Ställ in flygplansvarningar över 22,0V packgränsen så att normal drift inte förbrukar landningsreserven.

Celldensitet och komplett packningsdensitet

Det medföljande värdet på 310Wh/kg gäller för den enskilda cellen, inte för hela batteriet. Användning av den medföljande nominella energin på 740Wh och cirka 2,65 kg färdigförpackningsvikt ger ett beräknat packnivåvärde på cirka 279Wh/kg. Denna distinktion står för isolering, ledare, kontakter, omslag och annan monteringsmassa.

Cellsystem och monteringskontroller

25Ah solid state UAV-batteriet använder åtta seriegrupper. Cellmatchning bör jämföra kapacitet, öppen kretsspänning och intern resistans innan grupperna sätts ihop. Isolering mellan ledande ytor, kontrollerad flikskarvning och dragavlastning vid kabelutgången är separata kontroller; en visuell matchning ensam etablerar inte elektrisk konsistens.

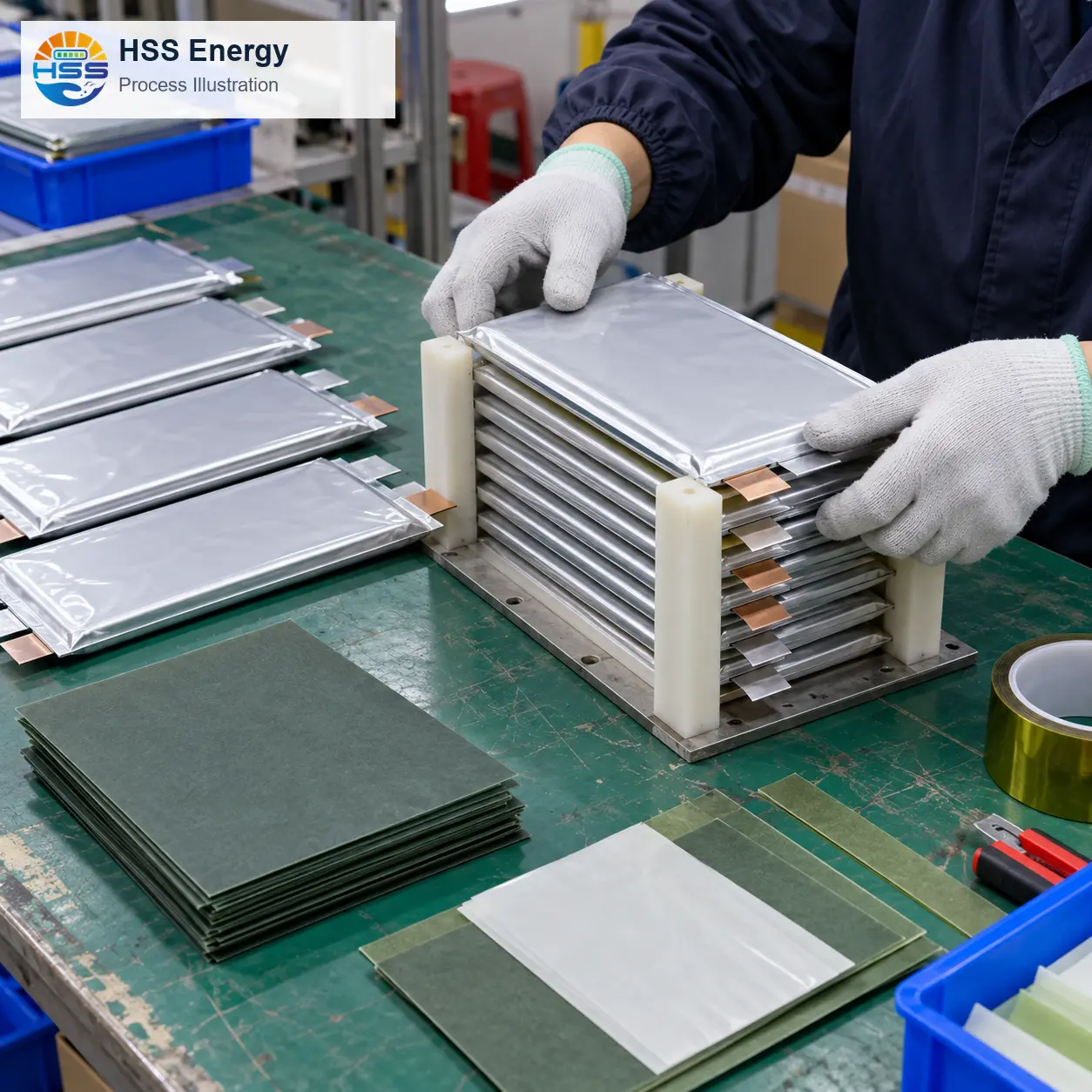

Processillustration • Cellarrangemang och isoleringsförberedelse

Temperatur- och lagringsgränser

Dessa intervall definierar levererade produktgränser; de ersätter inte en termisk granskning på flygplansnivå. Laddningsutrustning, kapslingsluftflöde och planerad driftcykel bör väljas för den faktiska installationen och omgivningsförhållandena.

Mekaniskt kuvert och monteringsavstånd

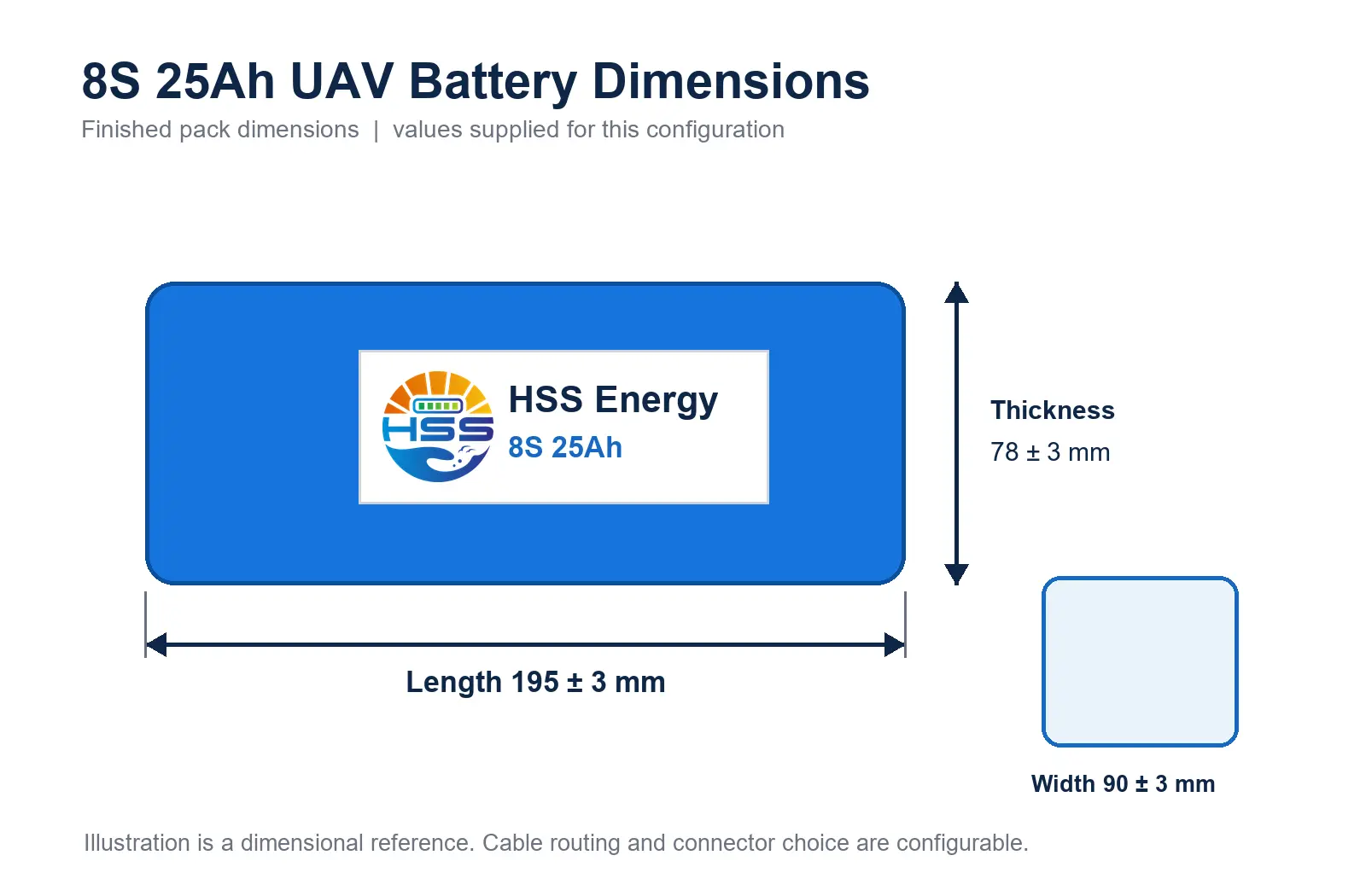

Måttillustration • Färdig packkropp och medföljande toleranser

Drönarbatteriet på 8S 25Ah har en tjock rektangulär kropp snarare än den plattare profilen som används av mindre FPV-paket. Reservavstånd för tillverkningstolerans, skyddande dämpning, kabelböjningsradie och kontaktåtkomst. Flygplansfacket ska stödja kroppen direkt; ström- eller balanskablarna får inte bära paketets vikt.

Konfigurerbara ledningar och kontakter

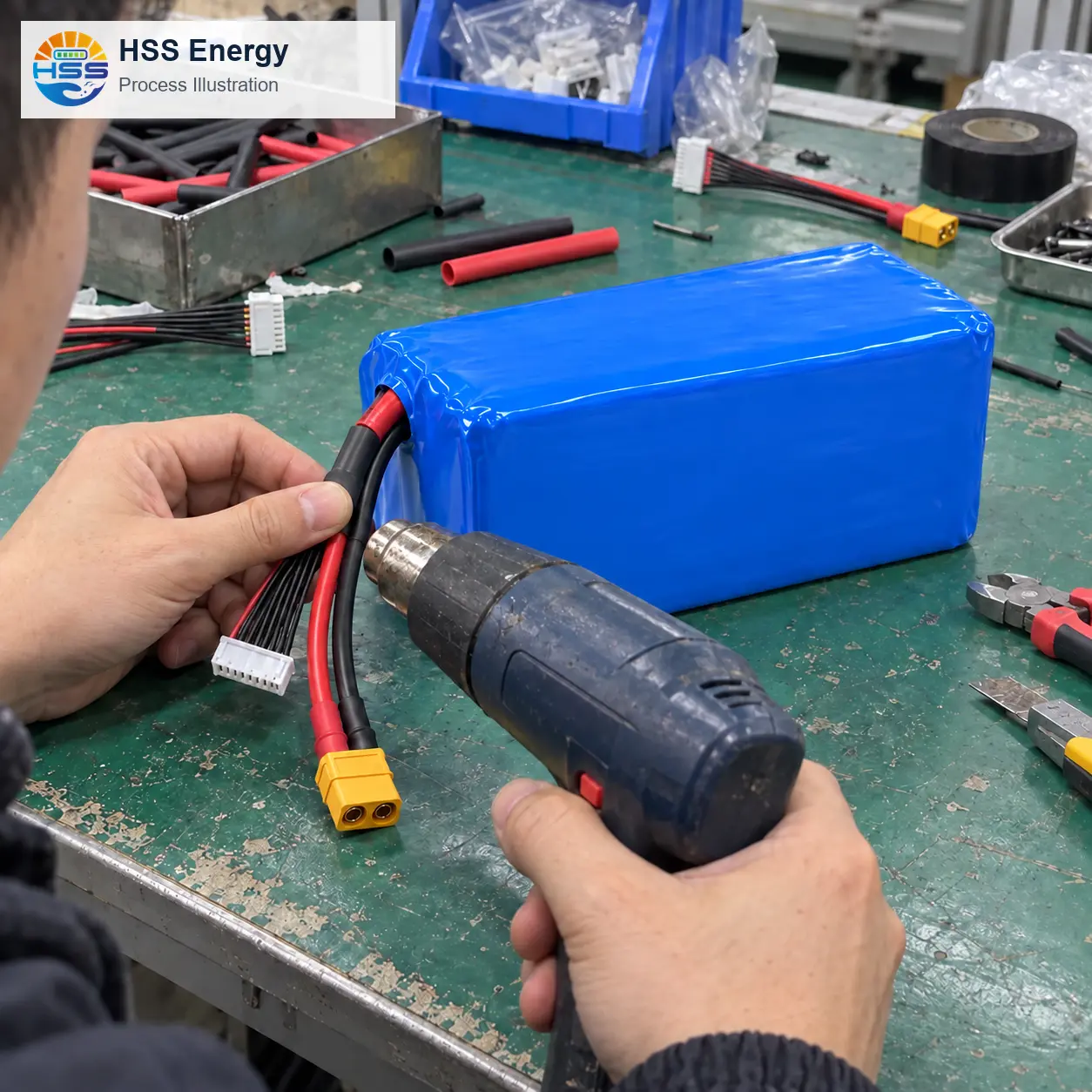

Processillustration • Kabelisolering och kontaktintegration

Ledningslängd, trådmått och kontakttyp kan konfigureras för det godkända flygplansgränssnittet. Valfria referenskomponenter verifierar inte en 75A kontinuerlig eller 250A toppströmväg på egen hand. Granska temperaturökning, kontaktmotstånd, polaritet och retention för hela monteringen.

Kontinuerlig belastning och toppbehov

Behandla 75A kontinuerlig och 250A topp som separata designingångar. Framdrivningsbelastning, kabeldragning, kylning och anslutningsarrangemang bestämmer installerade elektriska och termiska gränser. Enbart cell C-hastighet bekräftar inte acceptabel ström för hela flygplanet.

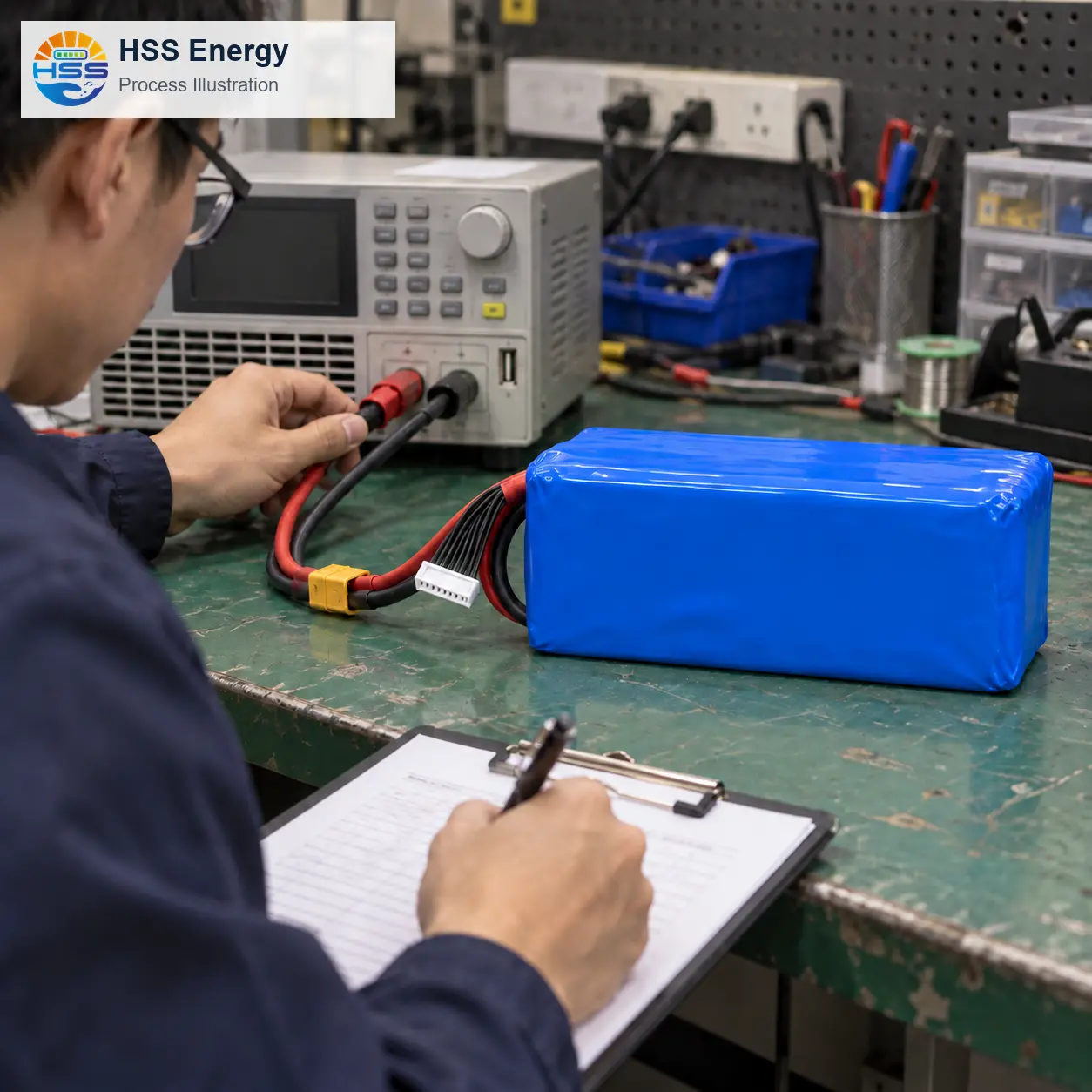

Processillustration • Ansluten elinspektion

Cykelutvärdering och spårbarhet

En cykelgenomgång för 8S 25000mAh UAV-batteriet bör definiera laddnings- och urladdningsströmmar, temperatur, viloperioder och slutpunkten för bibehållen kapacitet. Den medföljande 1000-cykelfiguren är en specifikationsreferens; en acceptanspost bör identifiera paketkonfigurationen och den procedur som används för det uppmätta resultatet.

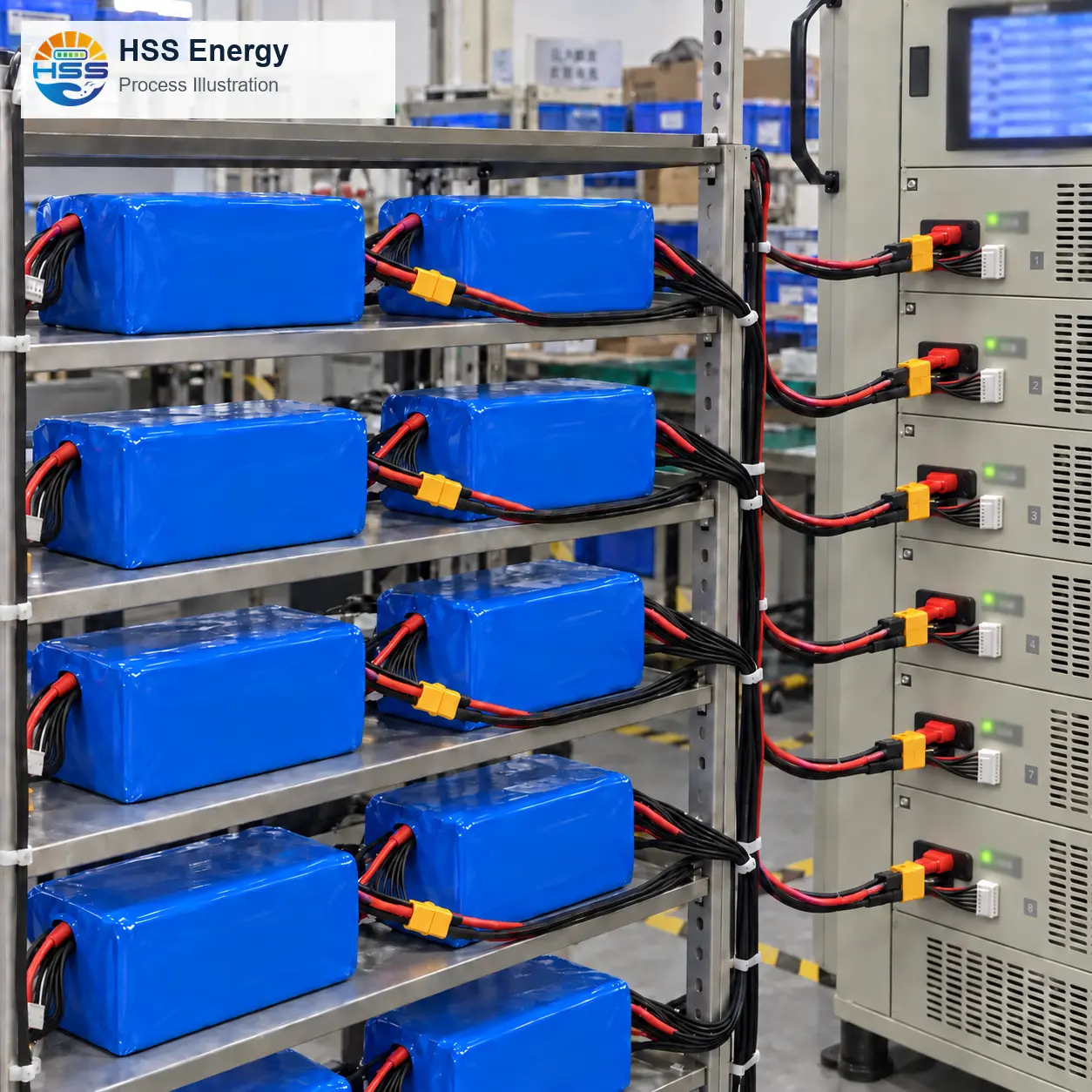

Processillustration • Flerkanaliga åldringsanslutningar

I en åldrande installation, identifiera varje pakets huvud- och balansanslutningar till samma kanal. Stöd kablar, separera kanaler och observera temperaturen så att installationen representerar ett aktivt test snarare än lagring.

Förpackningen matchade den konfigurerade monteringen

Förpackning för drönarbatteriet på 25 000 mAh väljs efter att kabel- och kontaktarrangemanget har godkänts. Illustrationen visar en omärkt förpackning under verifiering av skumpassning; HSS-etiketten kan appliceras före slutbesiktning och leverans. Dämpa kroppen direkt och håll de skyddade ledningarna i ett separat urtag borta från kartongförslutningen.

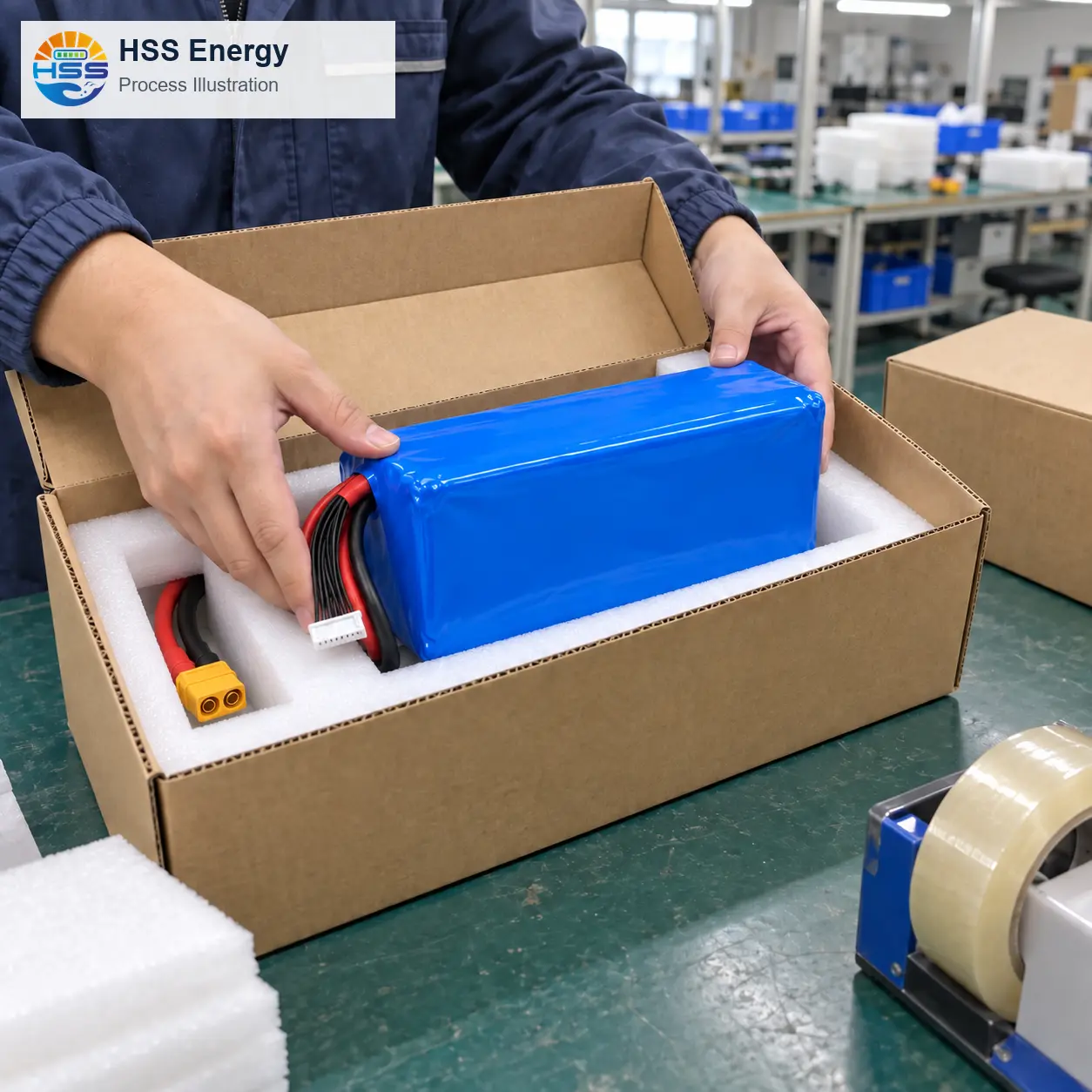

Illustration av förpackningspassning • Anpassat skumstöd och skyddad kabelurtagning

FAQ

Är 310Wh/kg den kompletta förpackningens energitäthet?

Nej. Det medföljande värdet på 310Wh/kg identifieras som energitätheten för enskilda celler. Baserat på 740Wh och cirka 2650g är det beräknade kompletta paketet cirka 279Wh/kg.

Kan tillvalet XT60 behandlas som en 250A-märkt strömväg?

Nej. Granska kabeln, kontakten, kontakter, installation och termiska förhållanden tillsammans för flygplanets lastprofil.

Vad bör bekräftas för en provutvärdering?

Bekräfta laddare, spänningsområde, monteringshylsa, kabelutgång, kontaktpolaritet, belastningsprofil och godkännandekontroller. Spela in den accepterade provkonfigurationen före upprepad produktion.

Kan detta 8S-batteri ersätta ett 6S UAV-batteri?

Inte som en direkt ersättning. Flygplanets kraftsystem, laddare och spänningsvarningar måste stödja 29,6V nominell spänning, 33,6V laddningsavbrott och 22,0V urladdningsavbrott före konvertering.

Vilka laddningsinställningar krävs för detta 8S-batteri?

Använd en 8S-laddningsprofil som stannar vid 33,6V och inte överskrider den specificerade maxladdningsströmmen på 25A. Bekräfta den godkända balansselens pinout innan anslutning.

Hur hanteras kvantitet, ledtid, garanti och transportdokument?

De definieras i offerten för den godkända konfigurationen och destinationen. Transportdokumentation och transportörens acceptans måste motsvara det faktiska batteriet och fraktvägen. Innan 8S 25000mAh UAV-batteriet släpps, registrera godkända spänningsgränser, kabel- och kontaktarrangemang, monteringsavstånd, laddarprofil, acceptanskontroller och förpackningsmetod på ett konfigurationsblad.
